金門大橋海域3D地形測量監測計畫概述(下)
9.由於測區二處上岸端為沙岸淺灘區，水深測量作業需採用小型船筏，並利用漲潮時段施測，以利與陸域地形測量範圍能有所銜接或不致造成過大間隙。
海域水深測量使用之各項儀器廠牌、規格及照片，如表4-1。
五、水深測量成果：
本測量成果係依據101年6月27日測量成果呈現，本計畫將自橋墩完成後逐年進行地形水深測量，至完工後1年止，預計約需辦理4次調查。
1.測深精度分析
將多音束實測水深點與單音束實測水深點進行檢核精度計算並繪製水深精度檢核圖，如圖5-1。
2.水深地形等深線圖
使用多音束及單音束水深測量系統進行海域水深地形施測，依水深測量所測得之水深資料匯入地形資料處理軟體內插出方格高程點，依據金門地區一等水準高程系統製作成數值網格，再匯入AutoCAD軟體以人工修繪方式進行等深線繪製，清繪成水深地形等深線圖，如圖5-2。
3.水深地形色階圖
依據金門地區一等水準高程系統將水深資料製作成10mx10m網格資料，再將其網格資料製作成2D及3D數值地形模型，如圖5-3及5-4，由圖可知連接大小金門之金門大橋海底地形，測得水深約介於0m至約-28m左右，自左側小金離岸約600公尺左右可達水深-10m；自右側大金離岸約1公里左右可達水深-10m；金烈水道水深較深（約在-20m~-28m之間）。另由圖中可發現靠近小金端海域有五處礁岩分布情形（如圖紅色框選處），顯示小金海域海底地形變化較大，而大金海域海底地形較為平緩。
六、預期成果：
本監測計畫可針對歷年之水深地形量測資料進行五個區域（大金端潮間帶、大金端淺水區、深潮區、小金端淺水區、小金端潮間帶）之各年侵淤變化及侵淤土方量之比較，逐年比對地形水深資料變化情形，據以研判金門大橋興建後對鄰近海域及兩岸地形變化影響程度，以作為後續相關單位執行時參考。

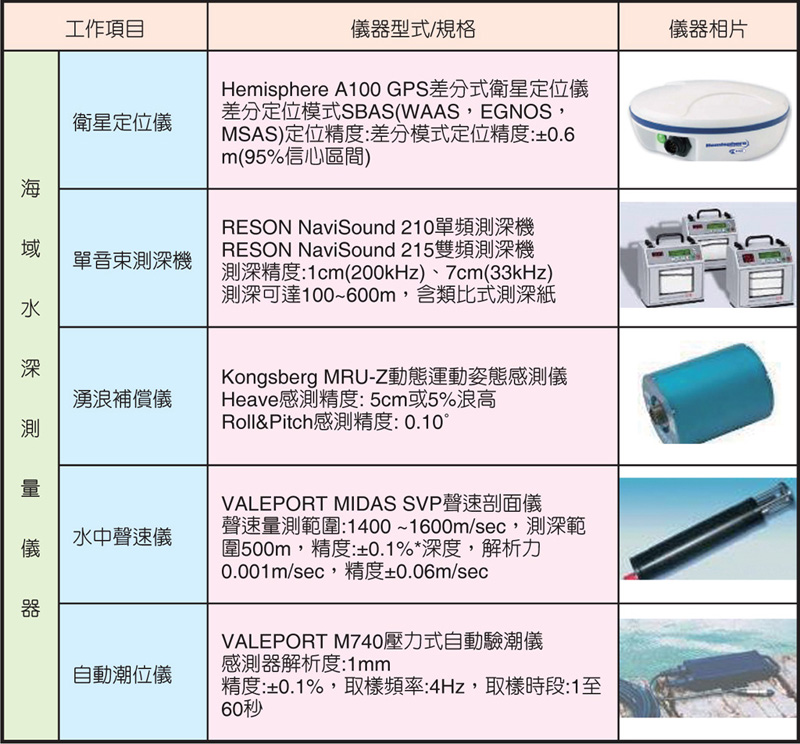

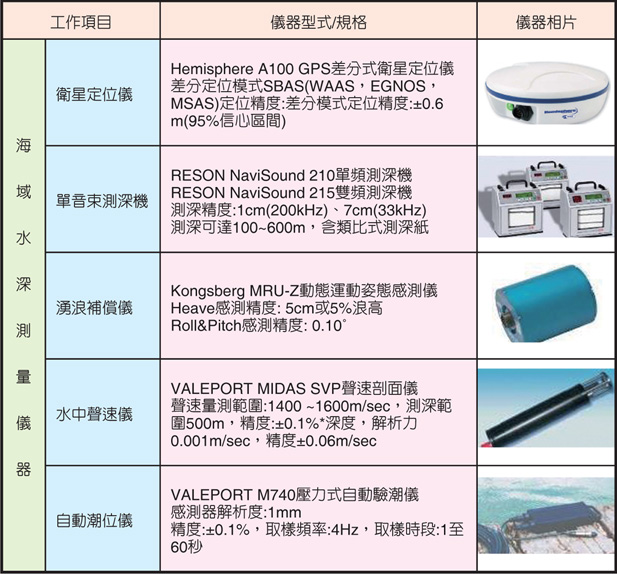

| ▼ | 表4-1 海域水深測量使用之儀器 |
 |
|
 |
|

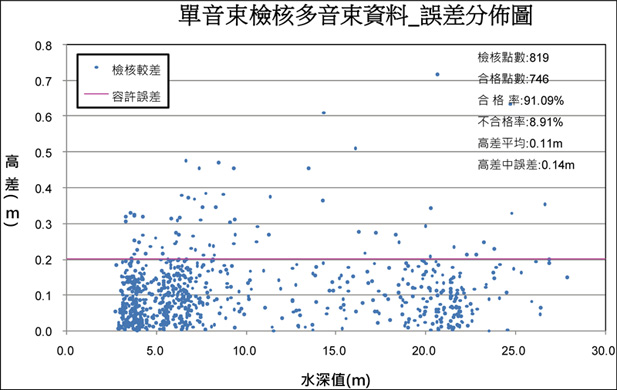

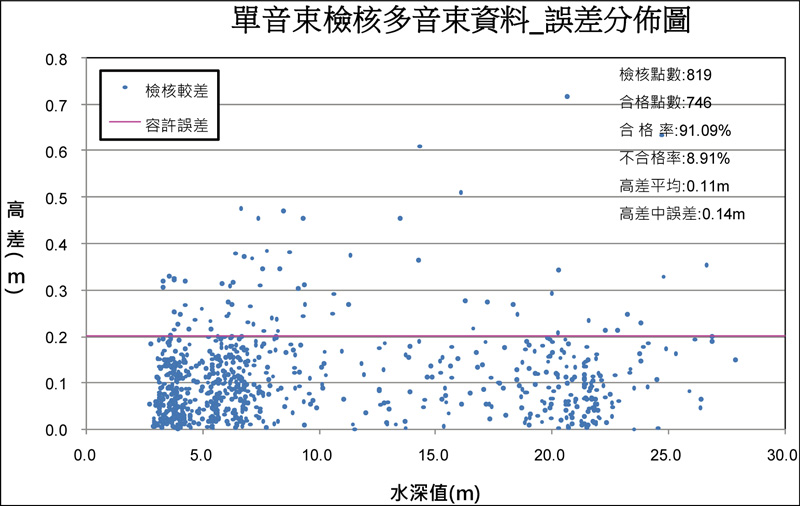

| ▲ | 圖5-1 水深精度檢核圖 |
 |
|

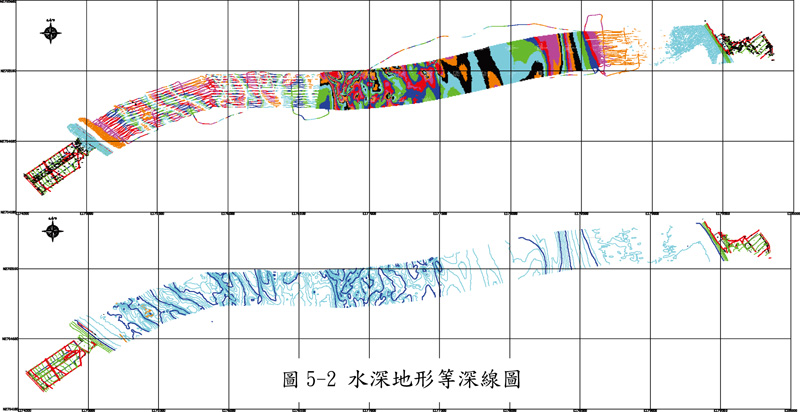

| ▲ | 圖5-2 水深地形等深線圖 |
 |
|

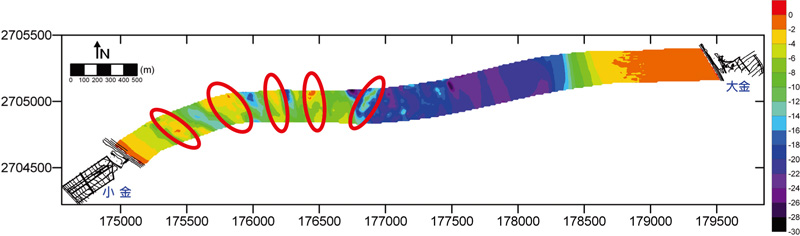

| ▲ | 圖5-3 水深地形2D色階圖 |
 |
|

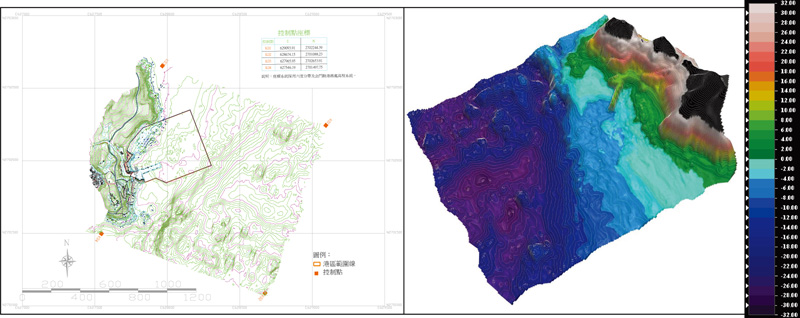

| ▲ | 圖5-4 海域平面(左)及立體(右)水深地形圖 |
