跨越中山高大跨徑鋼橋面板GUSS瀝青混凝土鋪面簡介(上)


國工局一區處劉志學/撰稿圖片提供

一、工程位置
國道1號五股至楊梅段拓寬工程計畫五股林口段工程,計畫路線北起汐五高架段五股端,採高架方式與既有汐五高架橋銜接,向南跨越五股交流道後沿國道1號兩側南行。
計畫路線跨越泰山收費站後,南行至北上線里程37K+500~40K+000區間,因東側邊坡屬地質敏感區,依環評承諾事項,路線須迴避敏感區。故北上線高架橋於里程37K+439跨越中山高主線至南下線側,並與南下線採雙層共構設置(北上線置於上層),後於里程39K+781再度跨越中山高回歸原北上線側。
依環境影響說明書「林口北上與南下共線路段,其北上線二度跨越高速公路平面道路處不落墩,以維護道路景觀品質及減少施工干擾。」故本路段兩處跨越橋(N36+439.5∼N36+925.5及N39+781∼N40+267)採用大跨徑鋼箱型梁橋及鋼床板。
本橋梁最主要的工程特色係主跨為台灣目前最長跨度之鋼箱型梁,中央跨徑達216公尺,是本路段最具工程特色之一。主跨跨徑中央處因受到車流量的振動影響,容易產生較大的變形。

二、GUSS瀝青混凝土鋪面系統
鋼床板與一般混凝土板之比較,鋼床板自重較輕,剛性比一般混凝土板小很多,承重時會有較大的變形。故鋼床板鋪面必須有較佳的抗繞曲變形,除提供行車舒適所需的功能性要求外,亦擔負有保護鋼床板免於磨損及鏽蝕的功能。
GUSS瀝青混凝土起源於德國,德文原為Guβ,是指「澆鑄」之意。乃以粗、細粒料及填充料,加入大量的瀝青當作黏結料,以無孔隙為目標。使用的瀝青材料則以直餾瀝青為基礎,加上固定比例之精製千里達湖瀝青T.L.A. (Refined Trinidad Lake Asphalt),此瀝青材料與粒料在瀝青拌和廠拌和。因此種混合料在相當高的溫度下具有流動性,可與鋼床板密切結合,又具不透水性,防水效果良好,且對變形的迎合度高,非常適合在鋼床板鋪面上鋪築。
本工程大跨徑鋼橋面板鋪面採用GUSS瀝青混凝土鋪面系統,各層鋪面厚度如圖1所示。鋼橋面板鋪裝系統中各層功能如表1所示。

三、GUSS瀝青混凝土材料組成與配合設
1.材料組成
(1)硬質瀝青
硬質瀝青為以直餾瀝青與千里達湖瀝青T.L.A.所混合構成,GUSS之硬質瀝青用量為瀝青混凝土總重之7~10%為標準。
(2)粗細粒料
粗粒料係指停留於8號篩(2.36mm)之粒料。細粒料係通過8號篩(2.36mm)而留於200號篩(0.075mm)之粒料,須為潔淨,堅硬及不得含有污泥或有害物質。
(3)填充料
GUSS瀝青混凝土之強度取決於瀝青與填充料相互作用而產生的凝聚力。填充料係石灰石粉末,於GUSS瀝青混凝土中填充料使用量約20%,其與含量7~10%硬質瀝青形成高黏度之膠漿,粒料懸浮於瀝青膠漿中。圖2為本工程GUSS瀝青混凝土粒料級配曲線圖,其中200號篩通過百分比為23.7%,與一般密級配200號篩通過百分比為3~7%頗為不同。
2.配合設計相關試驗
(1)Lueer 流動性試驗

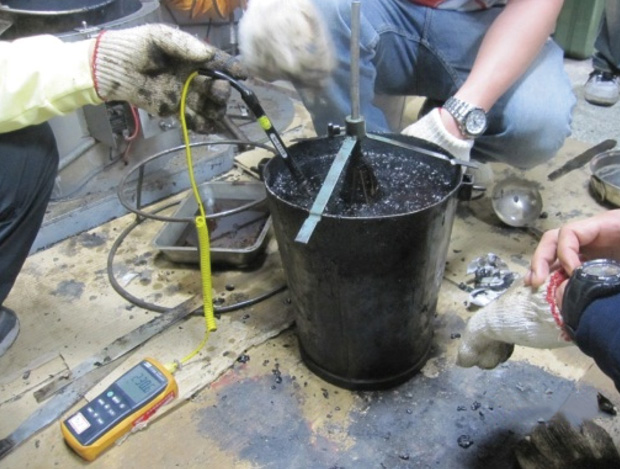

試驗目的為測定GUSS瀝青混凝土的流動性,據以評定其施工性。流動性試驗儀器如圖3所示。試驗時將熱拌車內或實驗室拌和鍋內之Guss瀝青混凝土倒入試驗容器中,並將一重lkg之特製試驗錘置於瀝青混凝土面上,量測試驗錘以自重貫入瀝青混凝土試樣50mm所需時間,以秒表示,即為Lueer流動值。Lueer流動值越大表示越不容易流動。
當GUSS瀝青混凝土流動性在3秒以下,若在斜坡施工時將有流動過大之虞;3~17秒的流動性,對混合料的排出及鋪設等施工性均屬良好;而超過20秒以上時較難施工,規範要求流動性小於20秒。
(2)貫入試驗

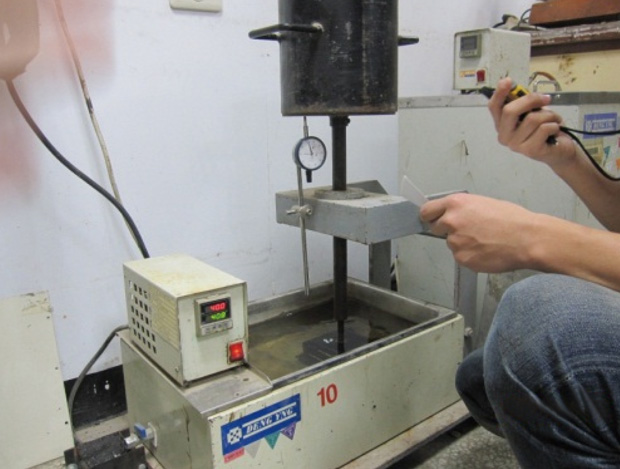

試驗目的為測定GUSS瀝青混凝土的靜態穩定度,反應瀝青混凝土溫度下降至一般路面溫度的穩定性。貫入試驗儀器如圖4所示。試驗時將70×70×70mm之Guss瀝青混凝土試體連同模具置於40℃的水中,用一重2.5kg,底面積為500mm2(直徑25.2mm)的貫入棒,預載於試體上10分鐘。再於試樣上加載50kg的重量30分鐘,紀錄此30分鐘之貫入量。規範要求貫入量為1~4mm。
(3)輪跡試驗
試驗目的為測定GUSS 瀝青混凝土的動態穩定度,作為評估高溫時GUSS瀝青混合料抵抗車轍之指標,輪跡試驗儀器如圖5所示。
試驗時將300×300×50mm之試體,放進輪跡試驗儀中,設定試驗溫度60℃,使試體保持恆溫至少2小時。試驗輪為直徑200mm,寬50mm,厚為15mm之橡膠輪。以加重塊調整輪荷重為70kgf。使試驗輪行走在試體中央,速度為42±1次/min。於試驗溫度為60℃狀況下,量測試驗輪在行走45分及60分時試體之變形量(分別為d45及d60),計算動態穩定度。動態穩定度(DS)計算公式如下:
DS=(60-45)×42/(d60-d45)
規範要求動態穩定度大於300次/mm。
(4)彎曲試驗
試驗目的為測試GUSS瀝青混凝土於低溫下的變形迎合度。彎曲試驗儀器如圖6所示。試驗時先將300×100×50mm之試體放入零下10℃的低溫控制室中6小時,再將試體置於抗彎儀器二支撐點中央,再由試體中央施加壓力直至破壞,加壓速度為50(mm/min),紀錄破斷時之變形量。
破斷應變ε計算式如下:
ε=(6×b×δ)/L2
其中b:試體厚度、δ:破斷時之變形量、L:二支點距離。
規範要求破斷應變大於8.0×10-3
3.配合設計結果
本工程配合設計委由國立中央大學土木工程系土木材料品保中心依GUSS瀝青混凝土配合設計方法辦理配合設計,配合設計流程如圖7所示。GUSS配合設計試驗結果,最適瀝青含量8.2∼9.0%,建議瀝青含量為8.3%(對混合料總重)。硬質瀝青以直餾瀝青:T.L.A. = 75:25之比例混合。

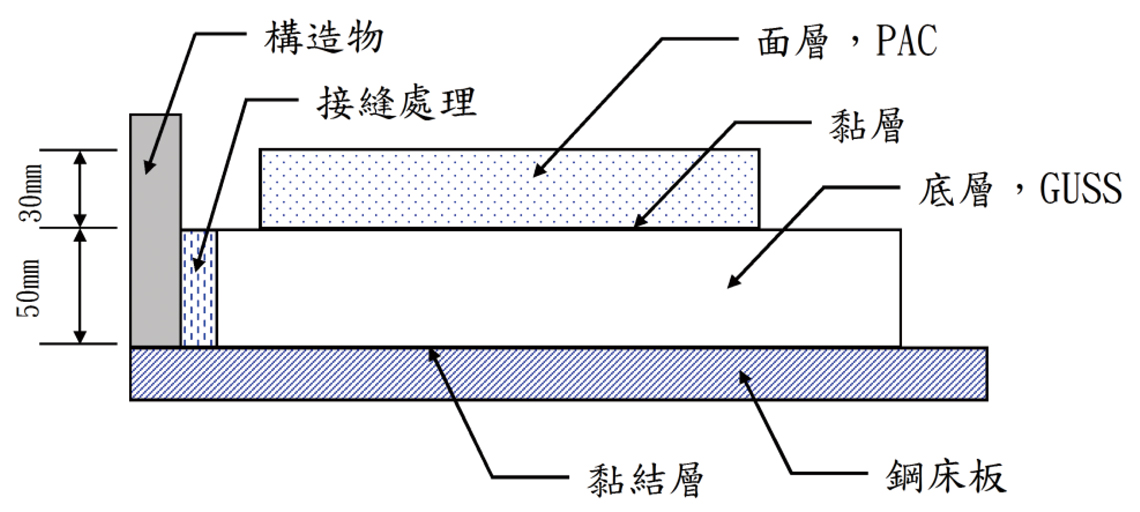

圖1 GUSS瀝青混凝土鋪面系統構造圖
圖1 GUSS瀝青混凝土鋪面系統構造圖

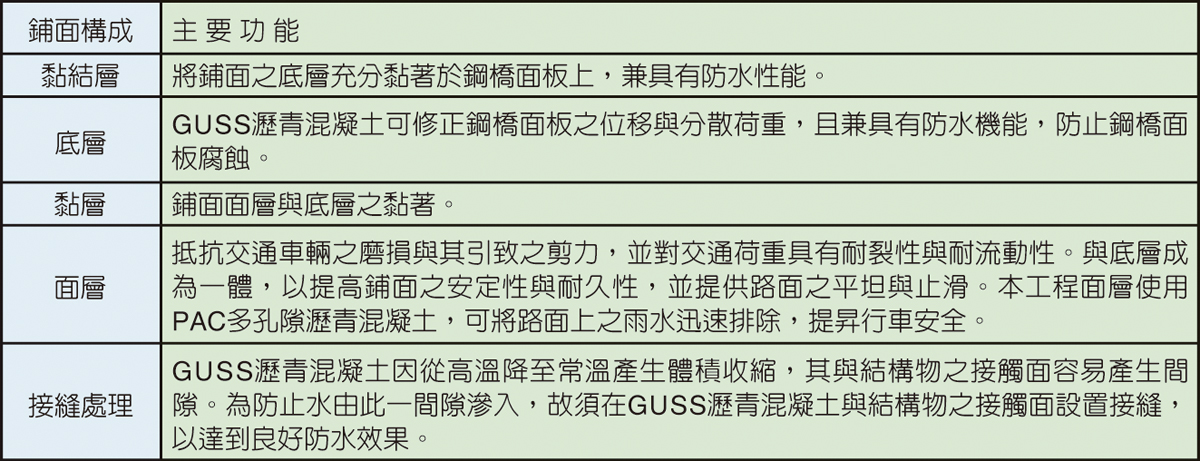

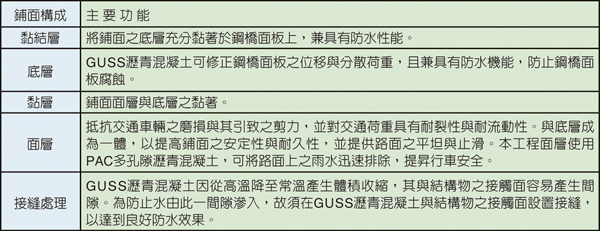

表1 鋼橋面板鋪裝系統中各層功能
表1 鋼橋面板鋪裝系統中各層功能

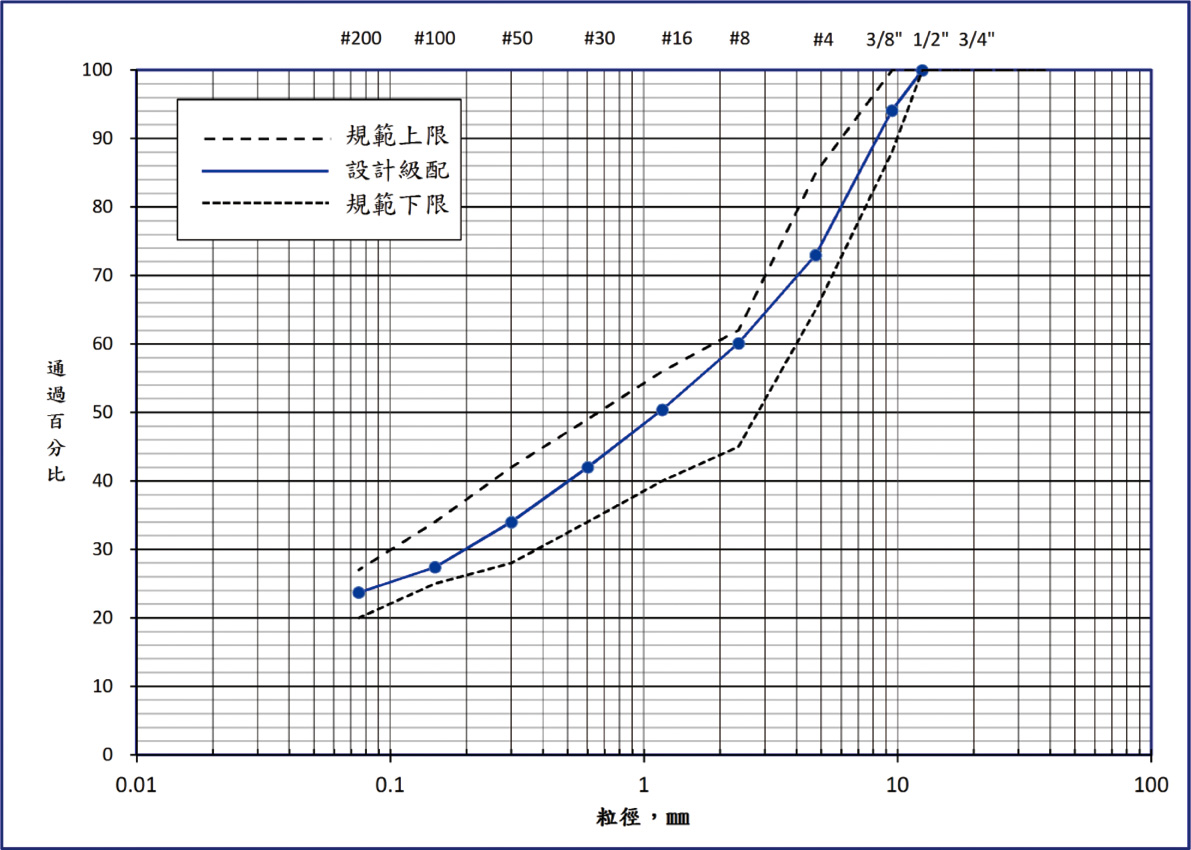

圖2 GUSS瀝青混凝土粒料級配曲線圖
圖2 GUSS瀝青混凝土粒料級配曲線圖
圖3 Lueer流動性試驗
圖3 Lueer流動性試驗

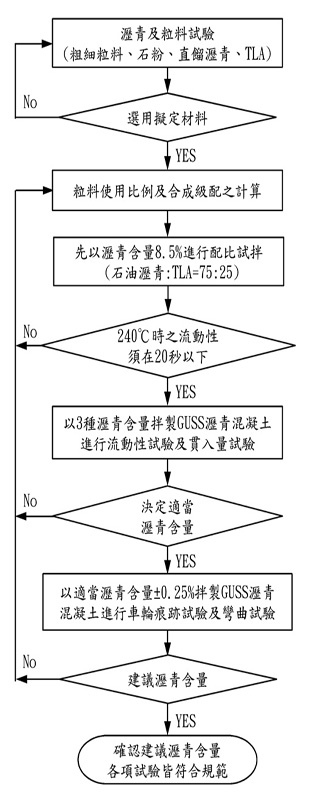

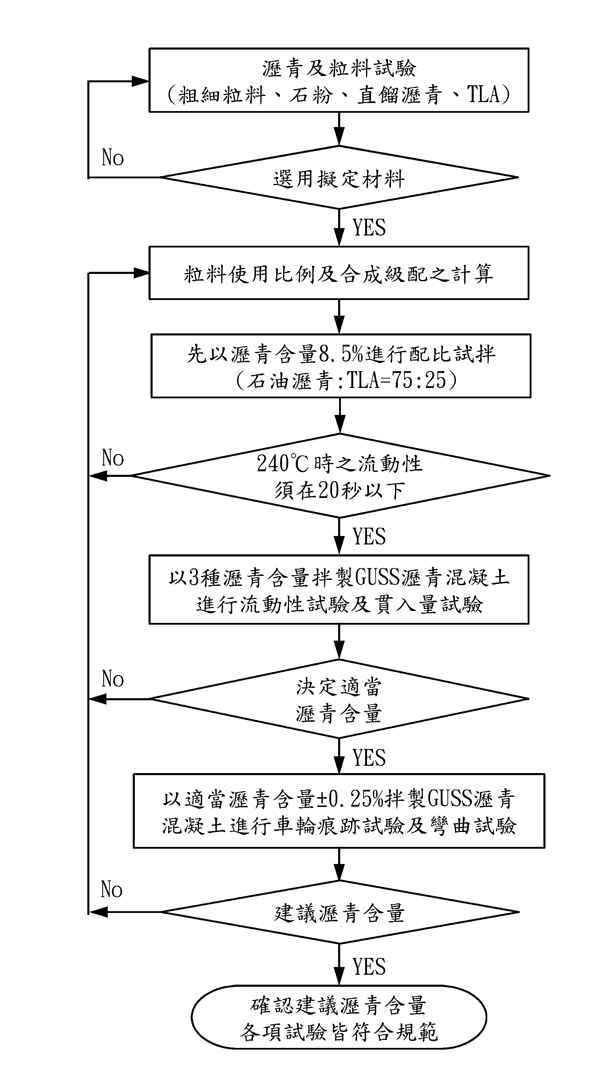

圖7 GUSS瀝青混凝土配合設計流程圖
圖7 GUSS瀝青混凝土配合設計流程圖
圖4 貫入試驗
圖4 貫入試驗

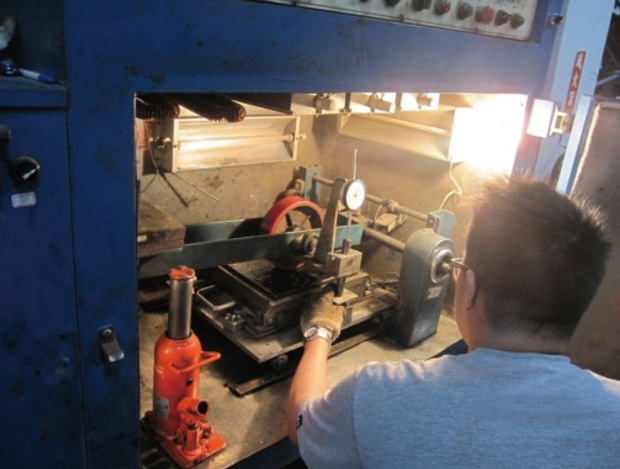

圖5 輪跡試驗
圖5 輪跡試驗

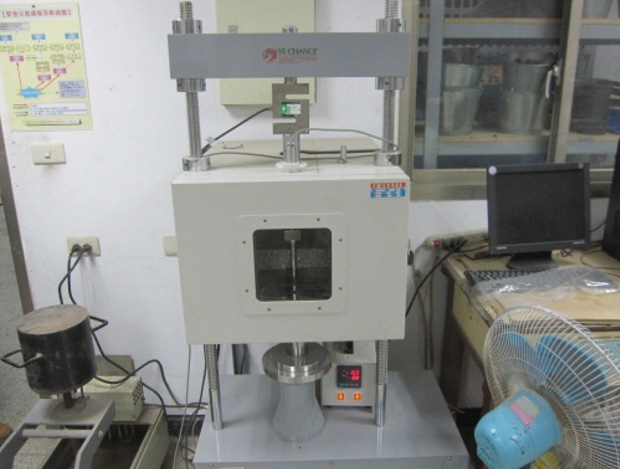

圖6 彎曲試驗
圖6 彎曲試驗
