中華民國103年12月 December. 2014

國道1號五股至楊梅段拓寬工程計畫

 第C907標橋梁載重試驗與安全監測工作

國工局一區處中壢工務所/撰稿及圖片提供

為確認國道1號五股至楊梅段拓寬工程計畫第C907標橋梁結構安全,於102年3月委託國家地震工程研究中心(國震中心)辦理C907標北上線P19N~P20N、南下線P21S~P22S與南下線P31S~P32S橋梁載重試驗,量測不同載重作用下橋梁撓度變化,並依據載重試驗量測所得之撓度與原設計之撓度相比較,以確認橋梁是否符合設計規範需求。圖1為試驗過程與量測過程之照片。

載重試驗結果:
1、半載與滿載試驗,均顯示橋體呈現線彈性反應。
2、滿載試驗之中點變位,均小於「公路橋梁設計規範」中,對上部結構撓度1/800跨徑之限制規定。
3、三跨滿載試驗的中點變位與結構分析數值均相近,符合相關設計規範安全性要求。
惟為確認該橋梁結構安全並維護橋梁結構長期耐久性,故於103年2月再委託國震中心辦理為期2年之橋梁安全檢監測工作。本案檢監測工作,係採用國震中心自行研發之光纖水準儀進行監測作業,以下介紹該儀器之應用,供國內橋梁管理工作參考應用。
一、光纖水準儀介紹
高架橋開放通車後,難以再採用圖1的人力測繪作業方式觀測大梁中點撓度,本檢監測系統係於中空梁內布設感測器,連接橋下電腦設備,由遠處得知觀測結果,完全無需測繪人員於橋梁現場操作。本案所採用之光纖水準儀,解析度達1mm以內,布設距離能達數公里遠而不會影響觀測值 (遠優於電子式感測裝置),可同步測量眾多水準點位,示意如圖2。

「光纖水準測量」是連通管原理應用(如圖3),當任一水筒抬升或沉下(亦即橋梁發生垂直變位),水面高度改變,水由高處流向低處,引致布拉格光纖光柵(FBG)產生應變,由光柵應變數據可計算得知橋墩沉陷或大梁撓度變化。
其原理如圖3,採用的是最基礎的物理原理:連通管原理、浮力原理、虎克定律。

本計畫所使用的布拉格光纖光柵(FBG),如圖4示,依光柵柵距區分,我們稱為1500nm系列(1nm=10-9m),亦稱為C-band系列。圖5所示為「光纖感測掃描儀」,英文名稱Optical Sensing Interrogator,掃描儀對光柵的解析度可達1pm(1pm=10-3nm)。

圖6表示以連通管相連的一組光纖水準儀,其中圖6(a)表示未受拉力前,光柵原始狀態;圖6(b)表示構成儀器後,光柵承受預力的狀態;圖6(c)表示高程落差後,光柵受力再改變,柵距又再改變。

從圖6(b)狀態改變至圖6(c)狀態 ,光柵讀數改變量,一共為2nm(一正一負),也就是2000pm,而垂直變位量是4cm,因此解析度是0.002cm/pm,或可表示成0.02mm/pm。圖6三個過程可彙整成表1中狀態1、狀態2、狀態3之連續變化。

二、感測儀器布設施工
(1)P19N~P20N及(2)P21S~P22S、(3)P31S~P32S之「光纖水準測量」點位,示如圖7,目的在監測大梁撓度變化。布設施工與觀測設備之建置,如圖8與圖9。

圖10標示(1)P19N~P20N及(2)P21S~P22S、(3)P31S~P32S,光纖水準儀的布設。每一跨橋梁布設三組水準儀;其中的兩組監測大梁的撓度(柱頭到大梁中點),另一組則監測大梁的轉動角度。儀器的規格如同圖6及表1,解析度是0.002cm/pm,或可表示成0.02mm/pm。

三、結構基準線訂定與?度撓度推估
附加說明的是,本監測系統並未安裝溫度計,原因是溫度隨橋體位置而異,而氣象局大氣環境溫度觀測資料,可供參考。
結構受日照與環境溫度影響而產生變形,所以為結構訂定基準線(baseline),最好要有長時間穩定環境溫度。2014年7月23日、24日兩日,中度颱風麥德姆襲台,正好提供本橋長時間穩定的25℃環境溫度(圖11),本監測將颱風過後的橋梁狀態,設定基準線。

藉著長時間穩定的25℃環境之橋梁基準線,觀察大梁撓度隨大氣環境溫度而變化的情形。圖12是103年7月13日連續48小時觀測撓度變化情形 (Y軸,正號表示下陷,負號表示上拱)。從圖12可得三跨橋梁溫度撓度係數如表2,再依據桃園縣各月份日夜均溫資料,可推估各月份日夜合理的溫度撓度。

四、警戒值與行動值設定
已從圖12發現,大氣環境溫度對撓度影響頗重要,設定警戒值與行動值需要加以考量。另外,五楊高架橋只允許小客車和遊覽車使用,禁止砂石車、拖板車等重車使用,故發生半載、滿載之載重撓度的機會可說是微乎其微,甚至可說萬一發生是屬不正常現象(此判讀原則已得原設計單位台灣世曦工程顧問公司認同合理)。因此,關於警戒值與行動值的設定,只要當觀測撓度滿足方程式(1)與方程式(2),便可認定橋梁行為正常:
觀測撓度≦半載重撓度+溫度撓度=警戒撓度 (1)
觀測撓度≦滿載重撓度+溫度撓度=行動撓度 (2)

五、結論
1、依102年3月車載試驗數據,引用作為設定本監測警戒值與行動值之依據:警戒撓度=半載重撓度+溫度撓度;行動撓度=滿載重撓度+溫度撓度。日後假若觀測撓度超出警戒撓度或行動撓度,監測單位將立即通知主辦單位核處。
2、現有數據顯示,光纖水準儀能靈敏反應撓度變化,解析度達1mm以內,充分反映光纖水準儀可替代傳統人力測繪作業,有效率監控橋梁撓度。
3、監測系統自103年6月18日建置完成以來,目前該三跨橋梁撓度均顯示正常,系統將持續監測記錄至105年2月止。

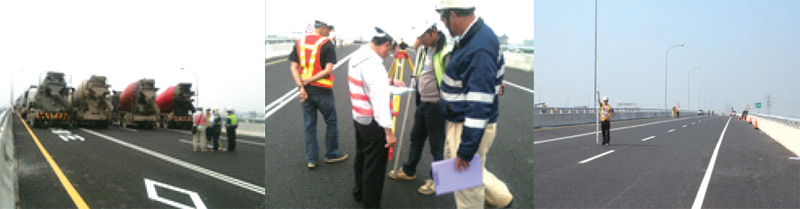

圖1 五楊高架橋載重試驗與水準測量作業
圖1 五楊高架橋載重試驗與水準測量作業

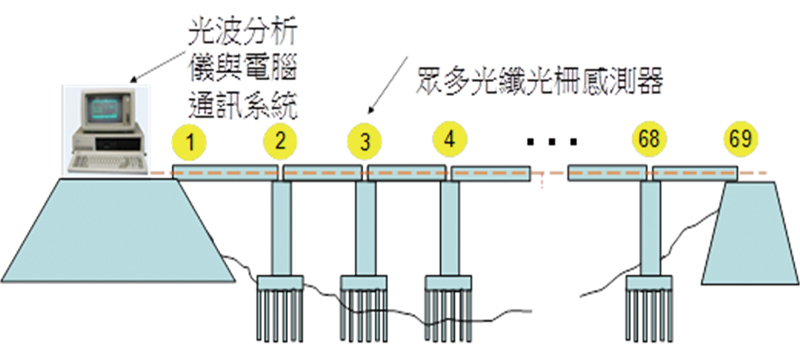

圖2 光纖水準測量
圖2 光纖水準測量

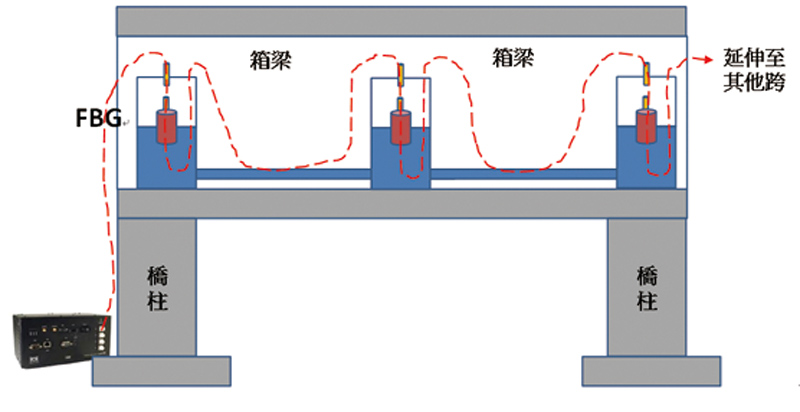

圖3 應用連通管原理與浮力原理之「光纖水準測量」
圖3 應用連通管原理與浮力原理之「光纖水準測量」

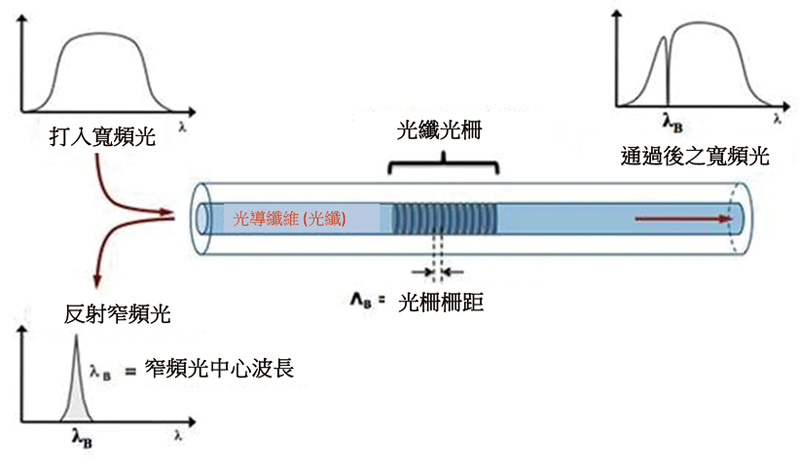

圖4 光纖光柵示意圖(取自維基百科)
圖4 光纖光柵示意圖(取自維基百科)

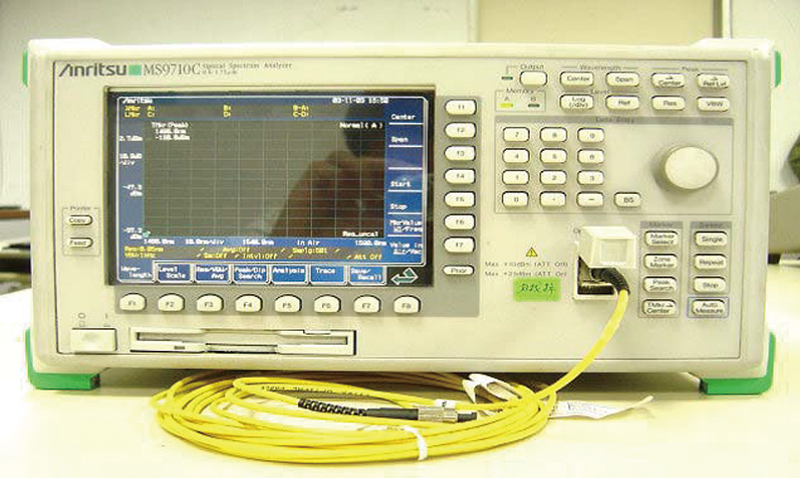

圖5 光纖感測掃描儀(照片取自梁春財教授課程講義)
圖5 光纖感測掃描儀(照片取自梁春財教授課程講義)

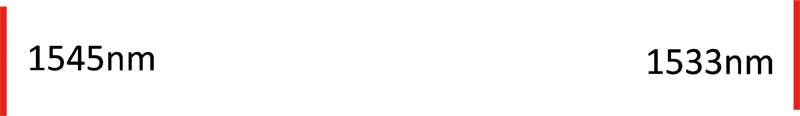

(a)未受力拉前,光柵原始狀態
(a)未受力拉前,光柵原始狀態

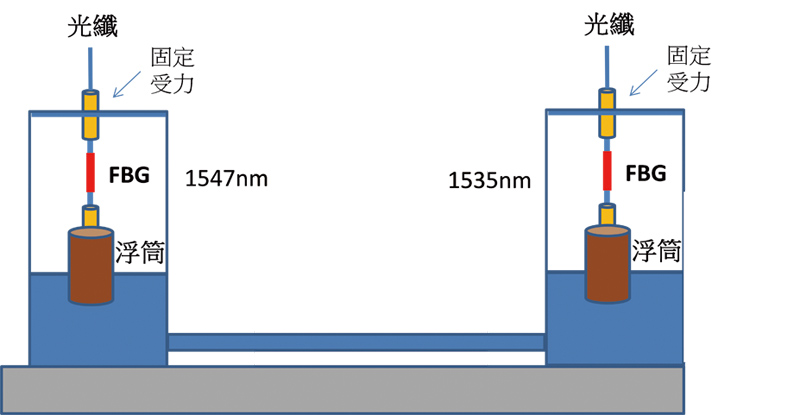

(b)構成儀器後,光柵承受預力,柵距改變
(b)構成儀器後,光柵承受預力,柵距改變

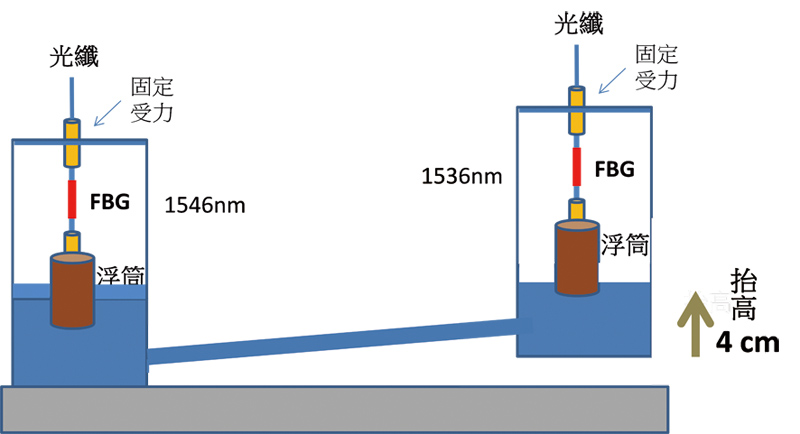

(c)高程落差後,光柵承受力量再改變,柵距再改變
(c)高程落差後,光柵承受力量再改變,柵距再改變

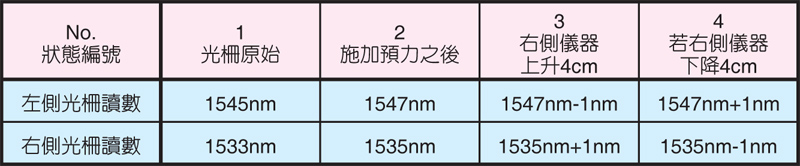

表1 一組光纖水準儀,光纖光柵讀數代表之物理意義
表1 一組光纖水準儀,光纖光柵讀數代表之物理意義

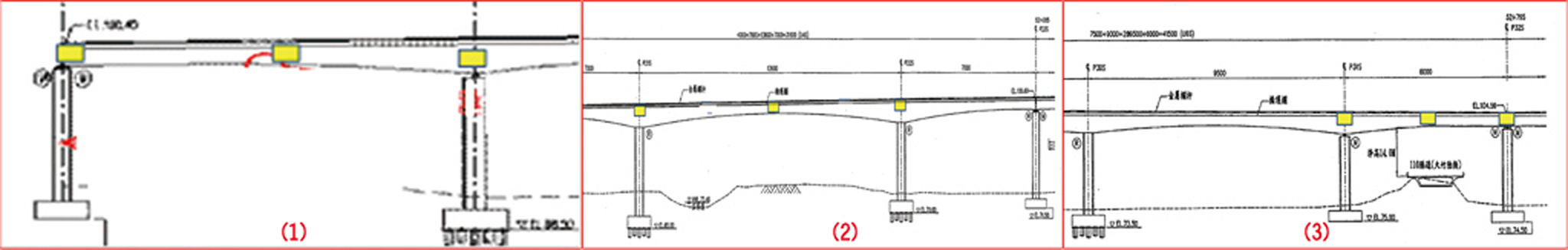

圖7(1)P19N∼P20N、(2)P21S∼P22S、(3)P31S∼P32S監測點位
圖7(1)P19N∼P20N、(2)P21S∼P22S、(3)P31S∼P32S監測點位

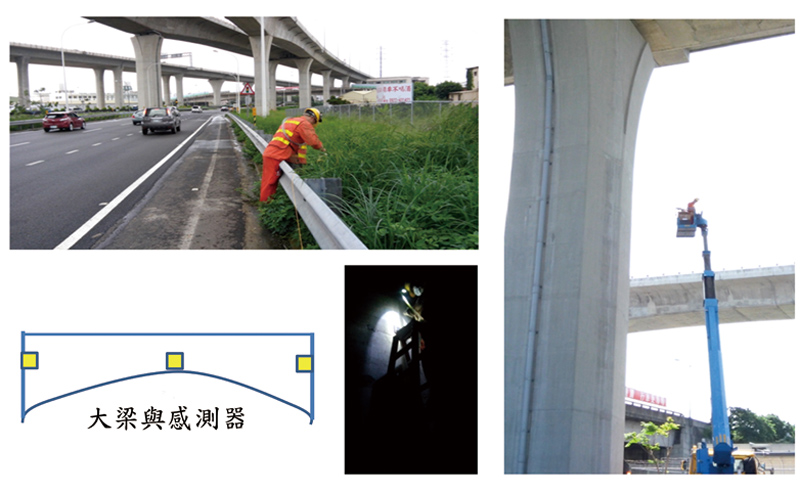

圖8 光纖監測布設施工
圖8 光纖監測布設施工

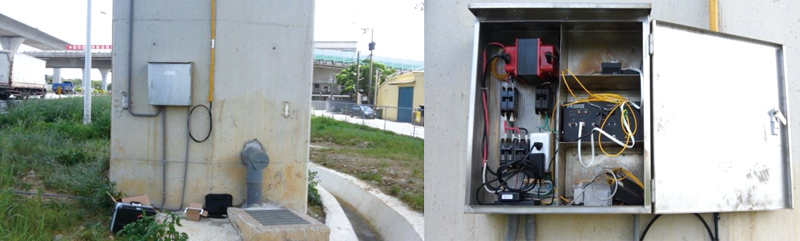

圖9 橋柱下的觀測箱與觀測設備
圖9 橋柱下的觀測箱與觀測設備

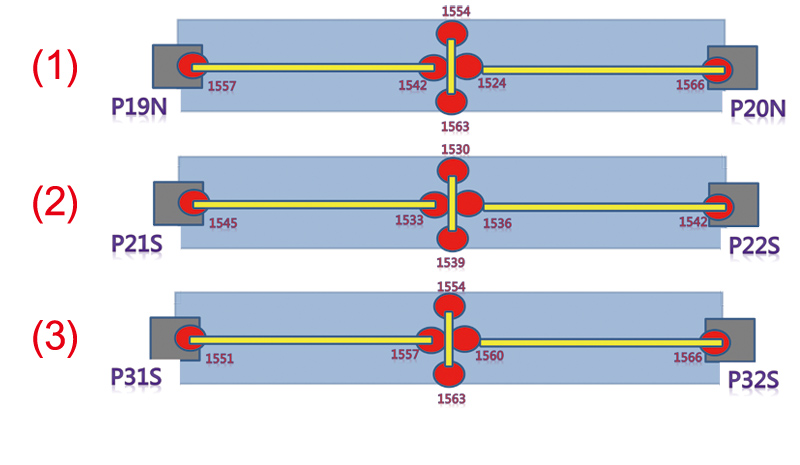

圖10 五楊高架橋光纖水準儀現地布設(上視圖)
圖10 五楊高架橋光纖水準儀現地布設(上視圖)

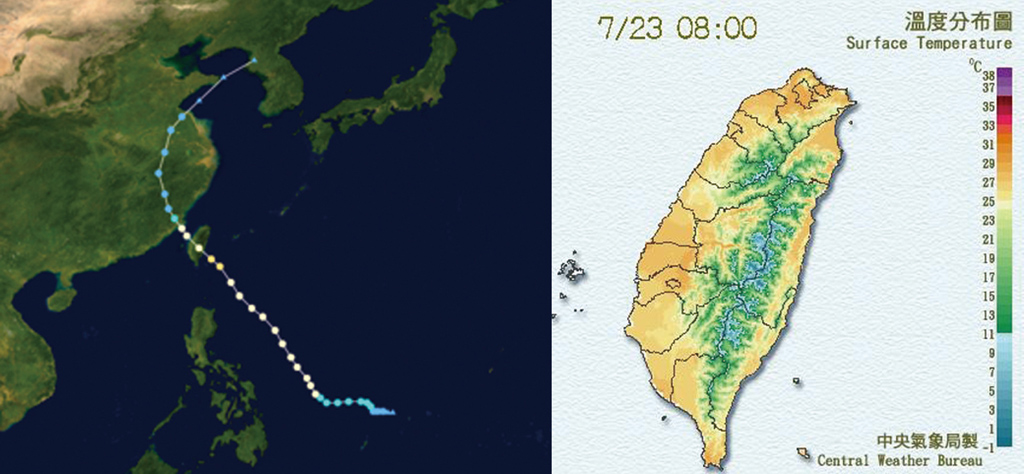

圖11 中度颱風麥德行徑與台灣本島溫度分布
圖11 中度颱風麥德行徑與台灣本島溫度分布

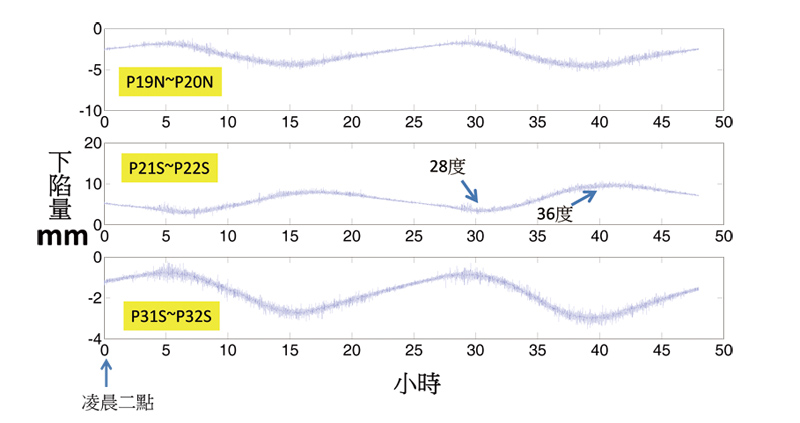

圖12 2014年7月13日連續48小時撓度變化,相對於25oC橋梁基準線
圖12 2014年7月13日連續48小時撓度變化,相對於25度C橋梁基準線

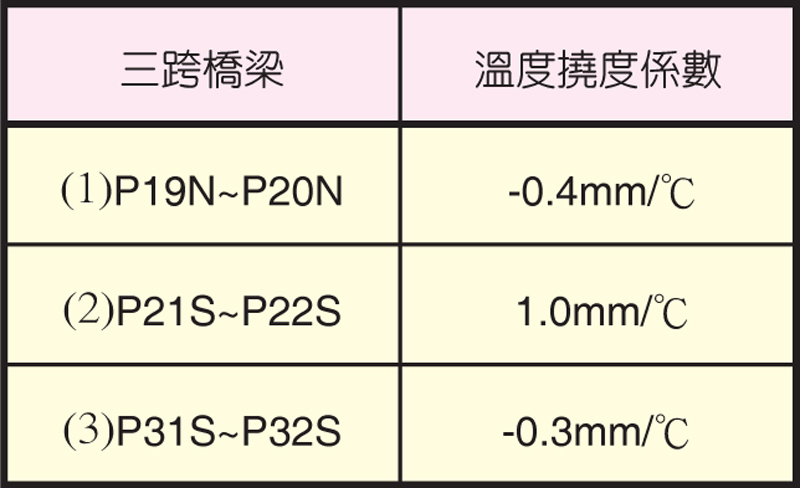

表2 溫度撓度係數
表2 溫度撓度係數
