四、預鑄混凝土帷幕吊裝
4.1吊裝基準線測定
(1)垂直精度控制：修正鋼構垂直誤差後，設定各層之基準點以樓版上1米為基準點，並以各樓層為基準層，各層之基準點由基準層導出並由基準點導出每塊PC版之上限高程，放樣於外圍柱上。
(2)水平精度控制：修正DECK樓版誤差後，測定各層外圍柱心線內800mm及1000mm作為安裝基準線，依據各PC版大小，標示分割線於基準線上。水平及垂直接縫之安裝允許誤差以不得超過預鑄版接縫寬度之1/5(5㎜)為原則。
(3)放樣及控制點標記：司法工程屬高層建築由於高度高，易產生累積誤差，為了於放樣時減少施工誤差，於下層樓版設置基準點(每層以設置4點，且能相互通視以為檢核)，並於樣控制將基準點引至上層樓版，並將此基準線定出，再將此基準線引至鄰近樓板週邊(此基準線以距預鑄版飾面1米內，以利能直接量距用)，再測出預鑄版分割線以作為檢核軀體鐵件位置與預鑄版安裝時基準線之用(水平方向微調)，最後以水準儀定出各層樓版高程基準線，以作為控制預鑄版高程用。
4.2檢查PC版成品及固定鐵件
(1)PC版成品檢查於生產工廠出廠前為之。
(2)根據基準線校對一次FASTENER位置，如超過允許公差5㎜，應即回饋生產線修改。
(3)每層安裝前應先查核各鐵件之種類，螺栓墊片等是否齊全。

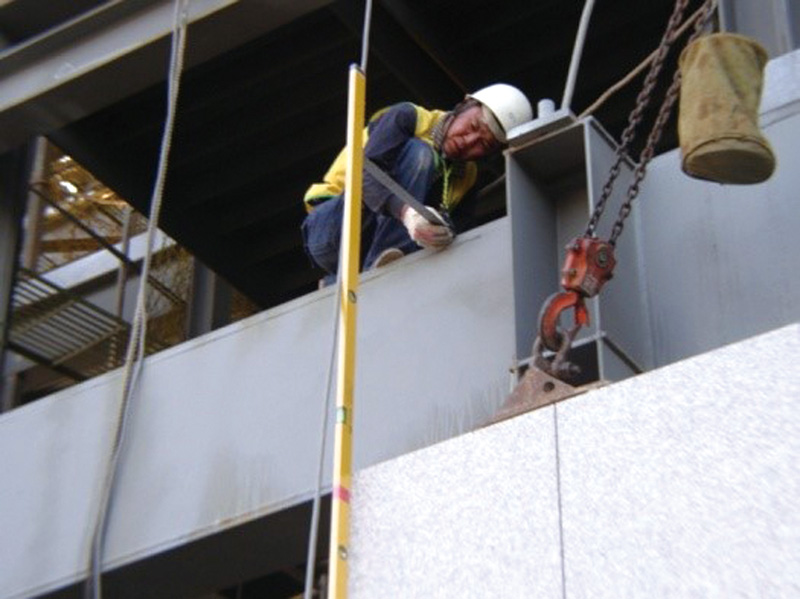

4.3外控點垂直面測量

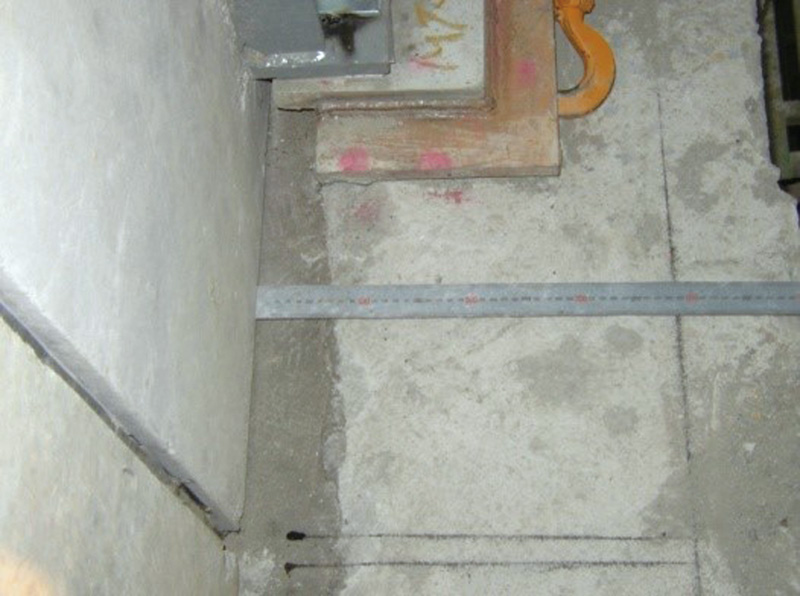

4.4內控線基準定樣

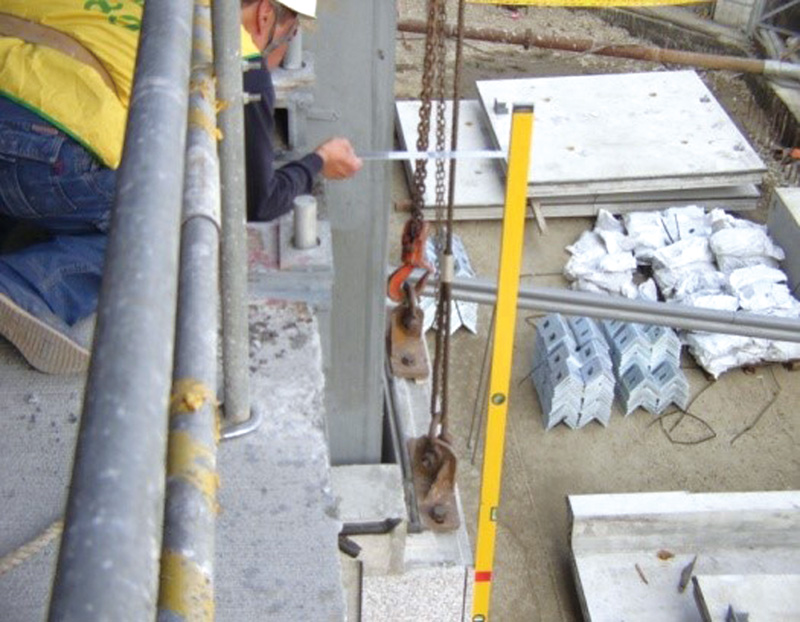

4.5吊裝及初步定位

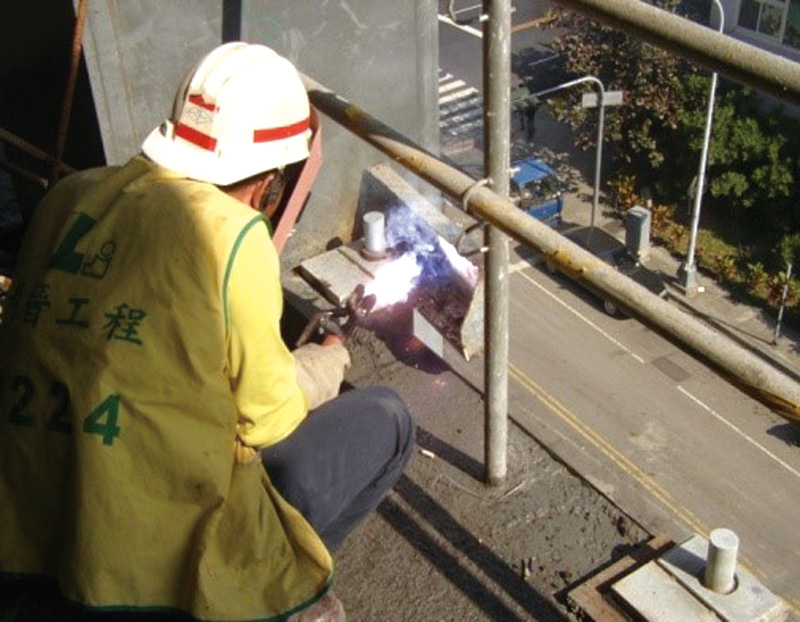

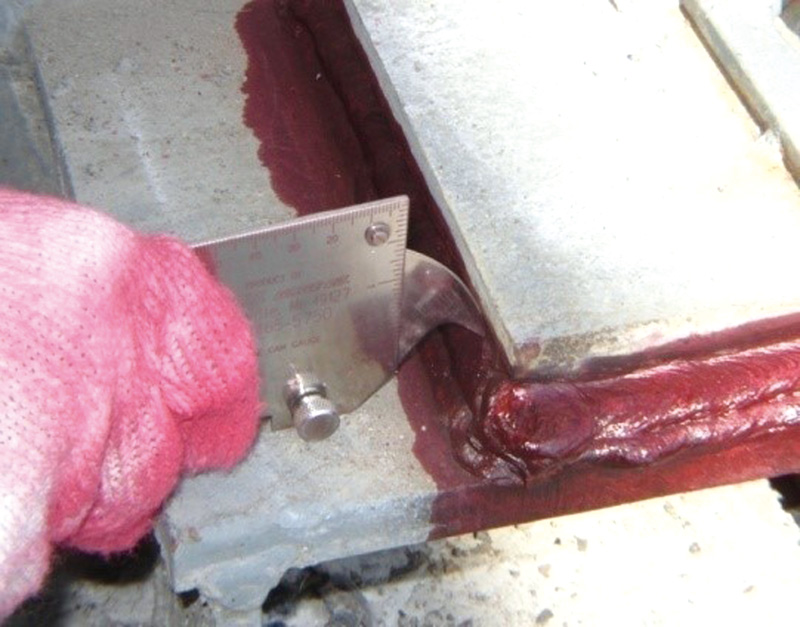

4.6固定端PIN座焊接

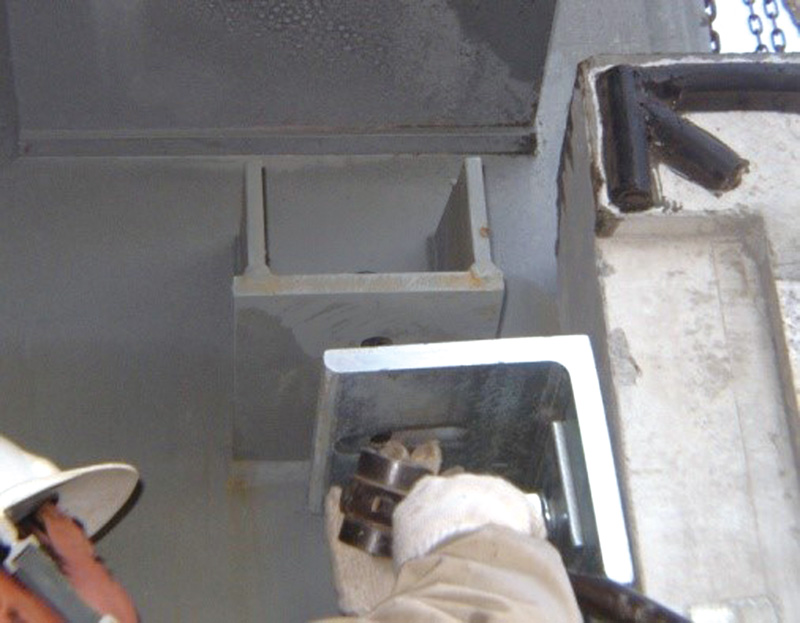

4.7鐵件安裝
4.8版片安裝與PIN座銜接

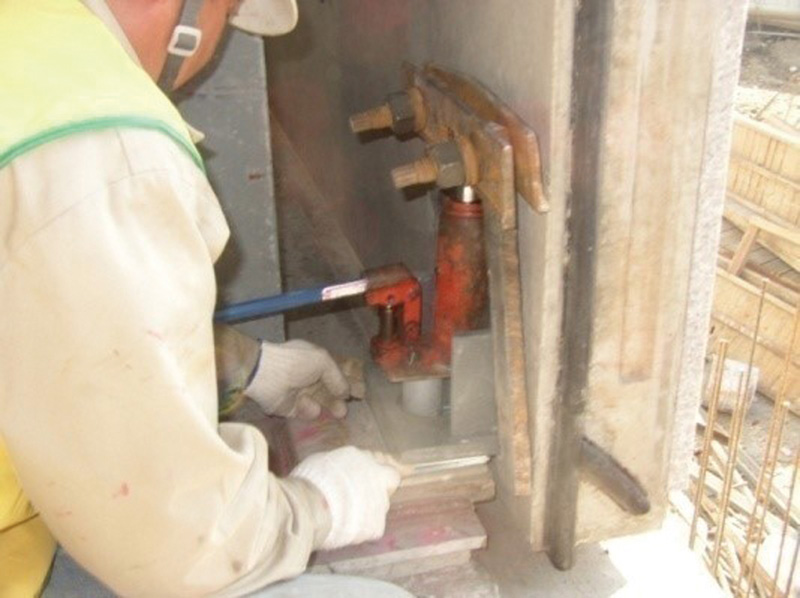

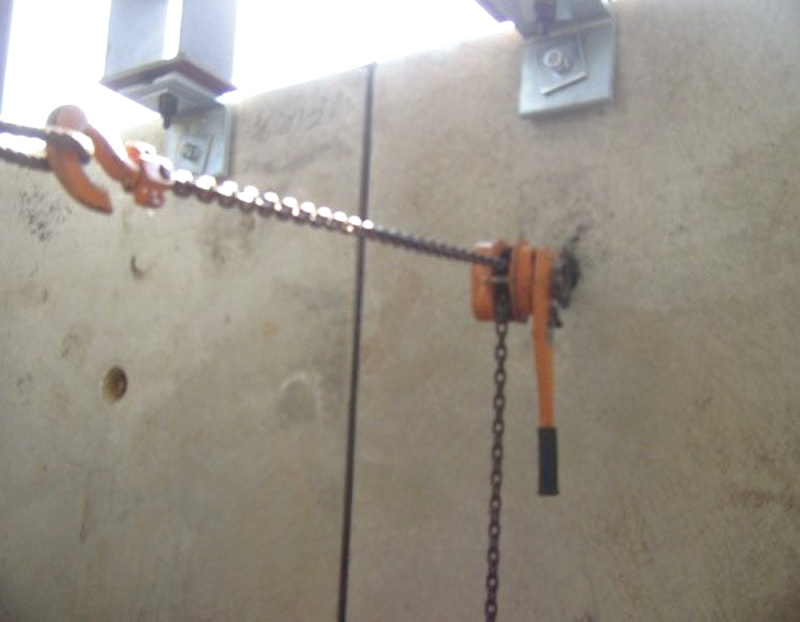

4.9水平微調定位
4.10確認裝修線

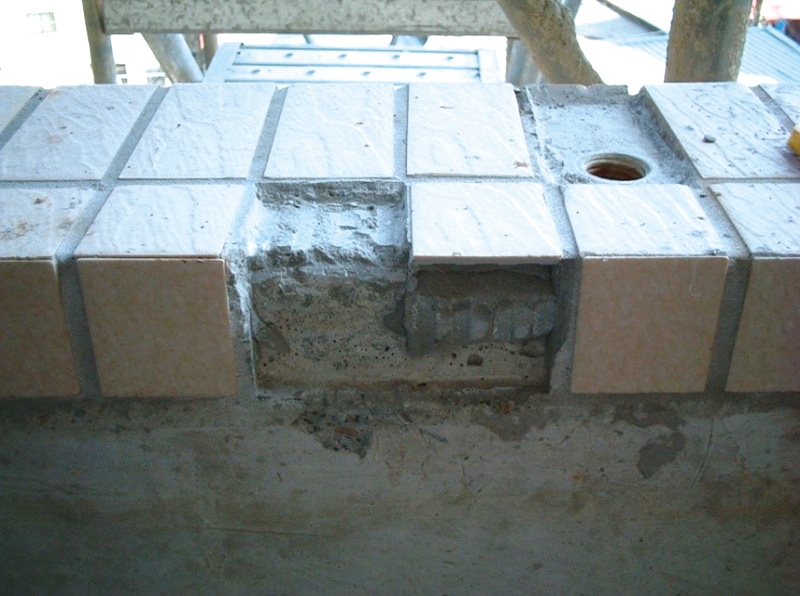

4.11版片修補

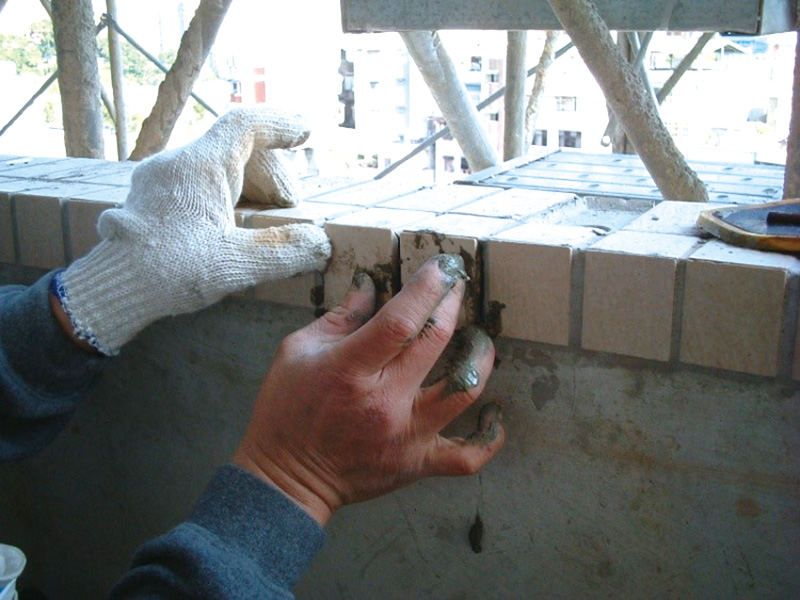

PC版安裝調整後，安裝所使用之吊裝鎖孔及碰撞造成之破損磁磚，於防水施工前進行修補，內側使用鷹架或爬梯，外牆側使用吊籠。
4.12一次防水施工
(1)清潔接縫：徹底清除接縫處雜物、油污、凹凸、空隙處要修補整平，並保持乾燥(填縫施工被接著面表面需在乾燥表面進行，被接著面表面如有水滴或濕潤嚴禁使用)。若有水泥砂漿等膜狀物時，須以研磨機磨除。

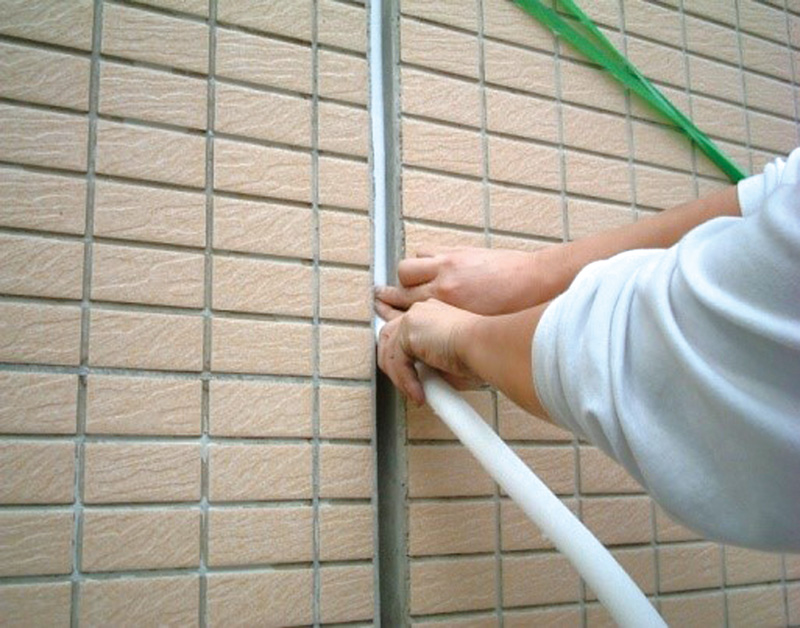

(2)安裝裡襯材：依接縫詳圖所示為安裝襯材，其深度適當。W/2＝1.25CM深

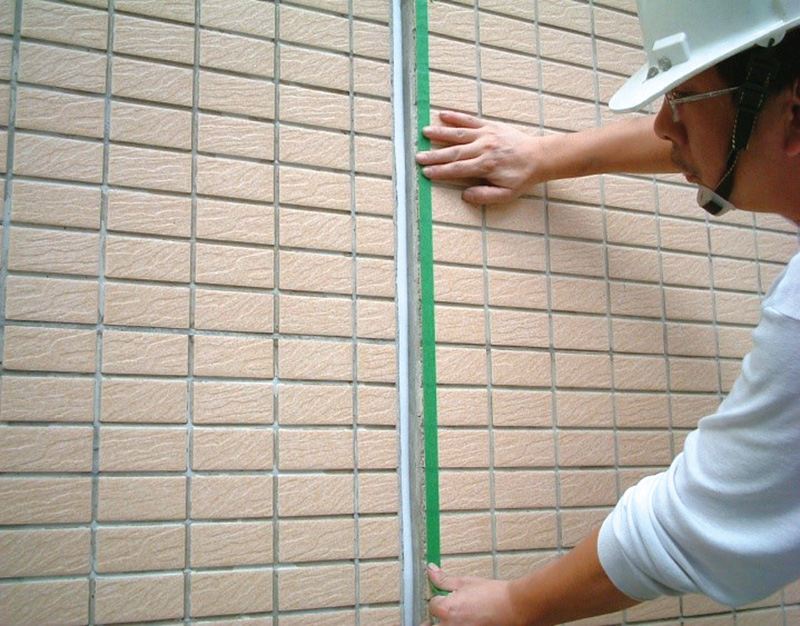

(3)貼防護膠帶

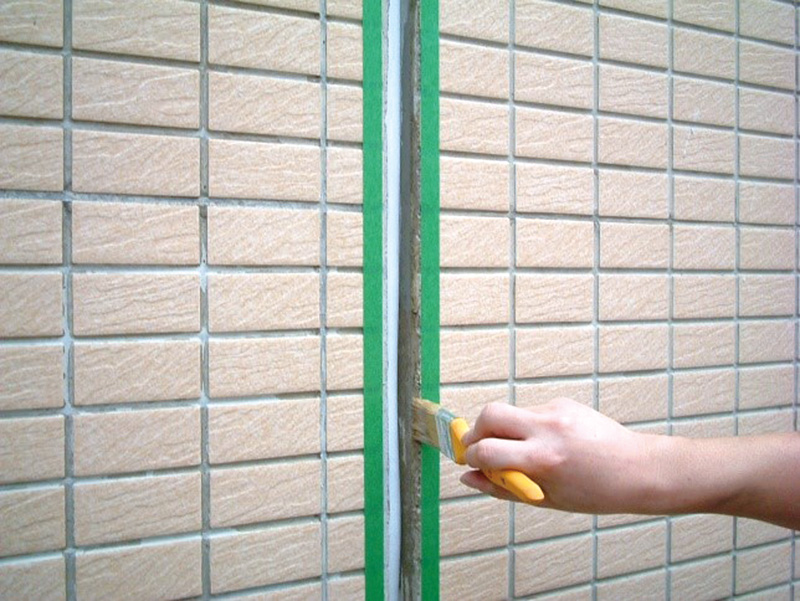

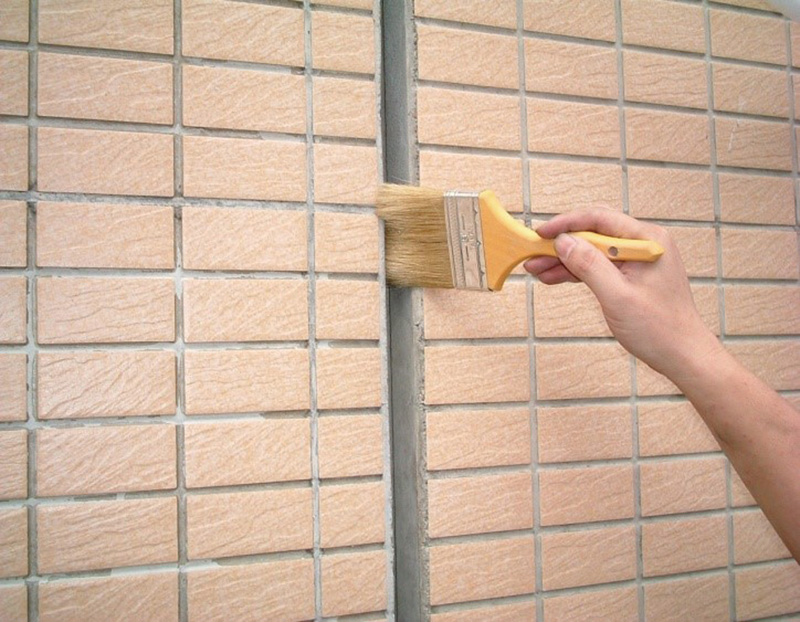

(4)塗刷底劑於縫口兩側

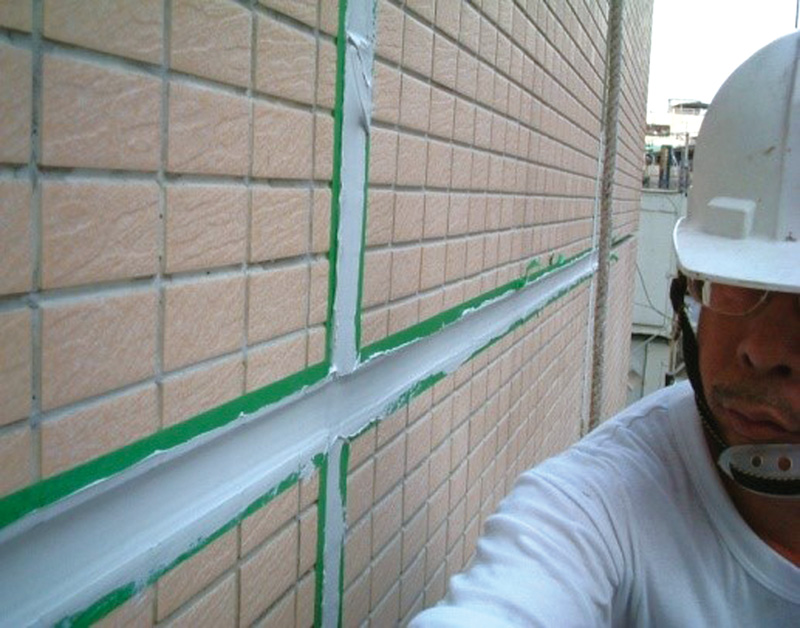

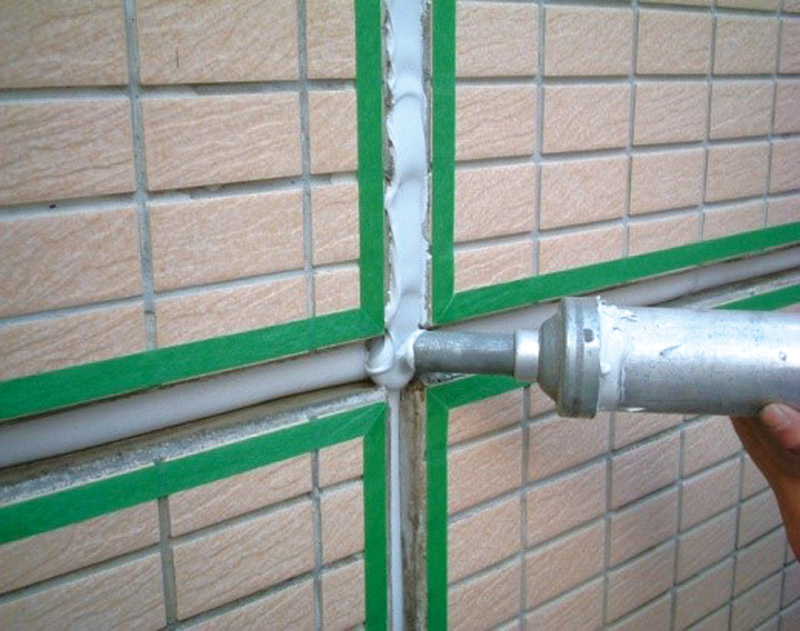

(5)施打填縫材

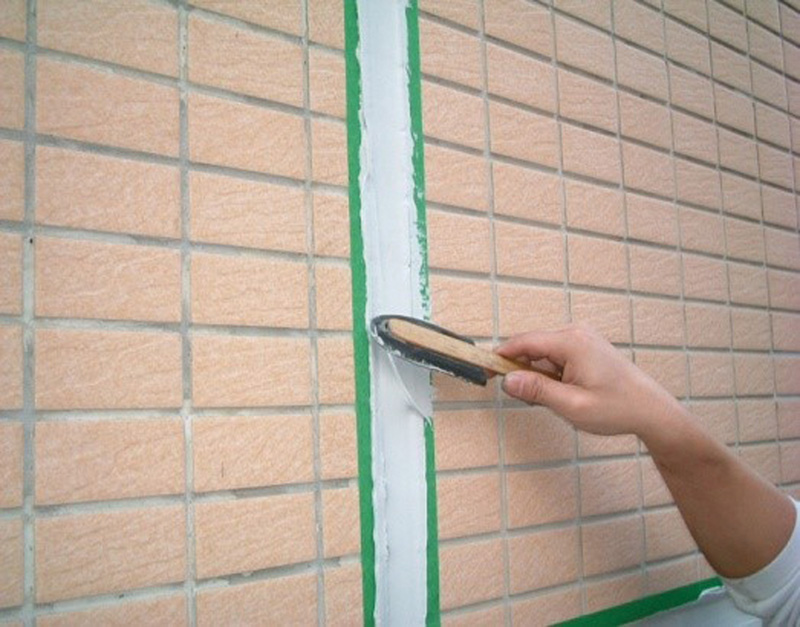

(6)嵌縫料填充後以細鏝刀整修，使接著面完全密接無縫隙，並整平凹凸之表面。

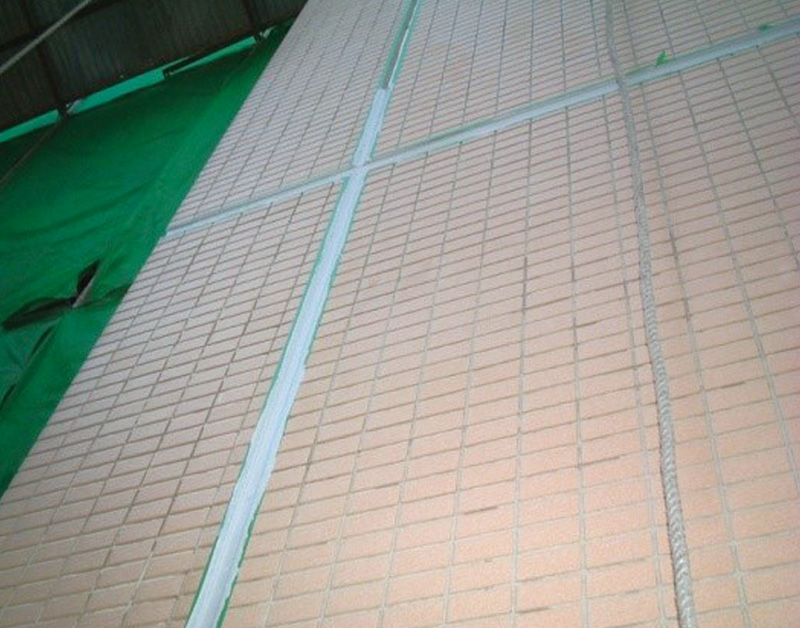

(7)括縫修飾及剝除膠帶

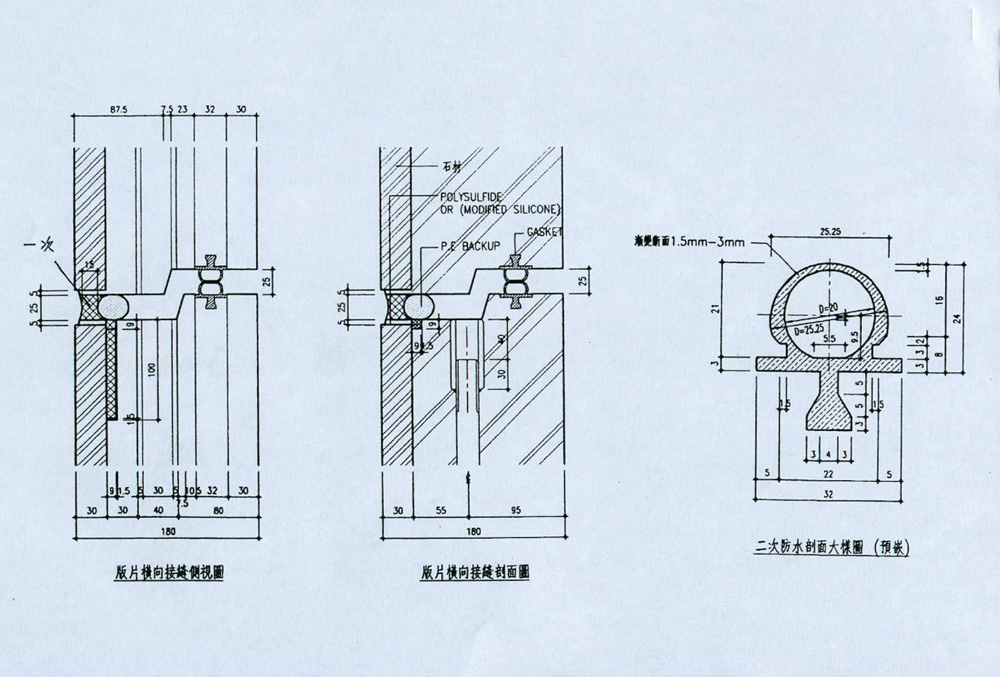

封閉式防水剖面圖
▲二次防水GASKET之材質為合成橡膠(Neoprene或Chloroprene)類中空襯墊 |
