雪山隧道智慧型電驛(IED)建置辦理情形

 高公局北工處坪控中心唐國年/撰稿及圖片提供

本智慧型電驛(IED)係依據「國道5號雪山隧道超高壓變電站相關電力系統及其交控設施實施總體檢改善研究」專家學者之建議,將雪山隧道電力系統原既設保護電驛提升為具事故紀錄功能之智慧型電驛(IED),建置範圍包括坪林161KV變電站,頭城69KV變電站及雪山隧道內各變電站。
本案除具有傳統數位型保護電驛之基本保護功能外,並可記錄量測值、設定值、故障值、故障波形…等,以供既有機電監控系統整合之用。由於內建量測功能,不須再加裝其他電壓表、電流表、功因表或功率表…等,可減少其他設備建置成本與節省空間。另透過內建之IEC61850(-6,-7,-8)通訊協定進行資料傳遞,因而降低配線成本、大幅提升通訊時效,進而縮小故障範圍。
本案於102年7月1日開工,相關硬體設備已於103年4月中旬安裝完成並進行供電運轉測試,刻正辦理與既設機電監控系統功能整合作業,未來整體監控功能完備後,將可隨時掌握電力系統正常或異常運轉時之狀態,有助於電力事故發生前之防範與事故發生後之原因探討與改善策略之擬定。

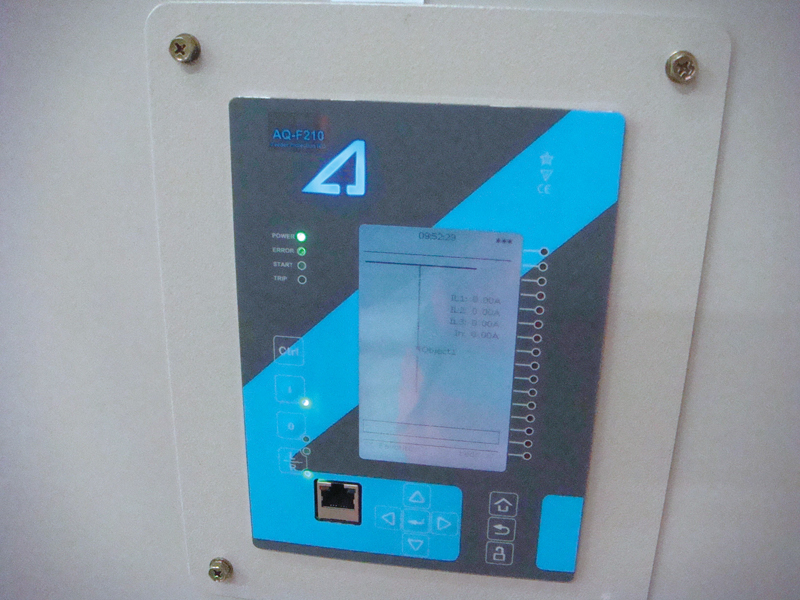

智慧型電驛(IED)外觀
智慧型電驛(IED)外觀

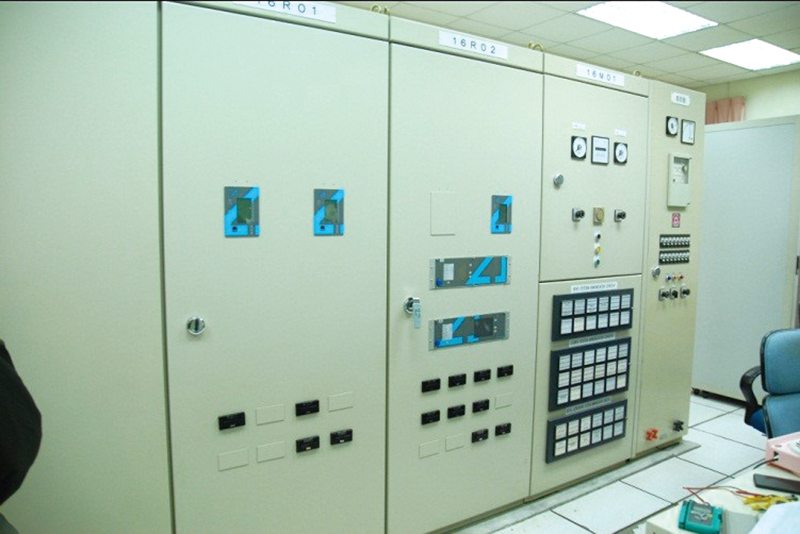

坪林161KV變電站智慧型電驛(IED)設置情形
坪林161KV變電站智慧型電驛(IED)設置情形
