國道3號灣崎溪橋盤式支承更換工程(104)
工程簡介
一、工程概述：本工程為國道三號南下367K+668.1(P6R-27,28內外側盤式支承墊) 灣崎溪橋盤式支承更換工程，主要工作內容為將目前已損壞之混凝土墊塊修復及盤式支承更換。
二、工程期限：自104年6月1日至104年7月20日止共50日曆天。
三、執行單位：國道高速公路局南區工程處屏東工務段
四、材料及相關規定：
1.鋼鈑應符合ASTM A709 GRADE A36 或ASTM A36規定，惟使用ASTM A36時，仍須符合ASTM A709相關
試驗規定，其強度以鋼鈑素材為準。
2.焊接材料及方法應符合 AWS D1.1之規定。
3.無收縮水泥砂漿須符合下表規定：(1)膨脹率0∼0.4%(2)泌水率0(3)抗壓強度（28天）(4)流度大於
200mm(5)大於525㎏f/cm2
五、施工項目：
1.施工鷹架組立及拆除
2.維修平台組立及拆除
3.千斤頂頂升作業(含箱型梁內外部臨時支撐系統)
4.超高壓水刀清除混凝土墊塊(保留鋼筋並除鏽)
5.盤式支承更換(固定型,800T；單向活動型,800T)
6.原有構造物拆除及復舊
7.高空作業車

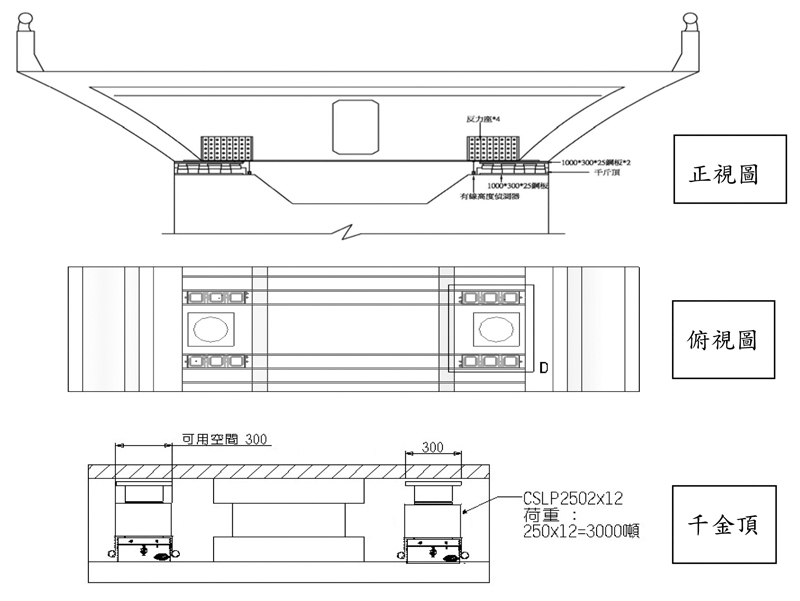

六、千斤頂頂升擺放位置：
 |

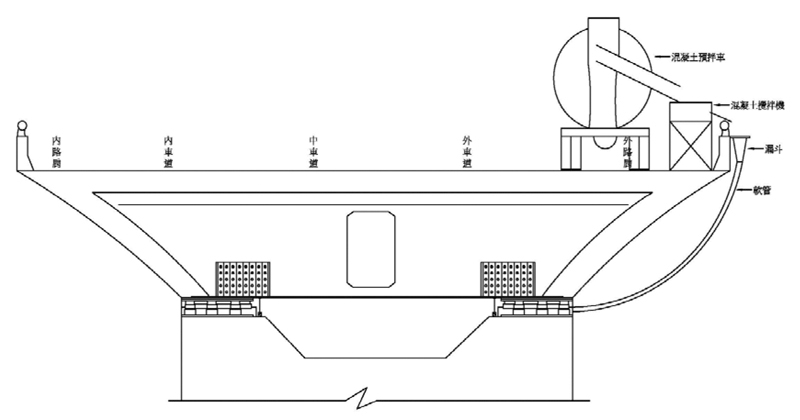

七、灌漿方式：灌漿採短期性交維方式於橋上灌注無收縮水泥砂漿，自橋上以軟管導流至盤式支承。
 |
八、竣工、驗收：本工程已於104年7月16日竣工，104年10月6日驗收合格。

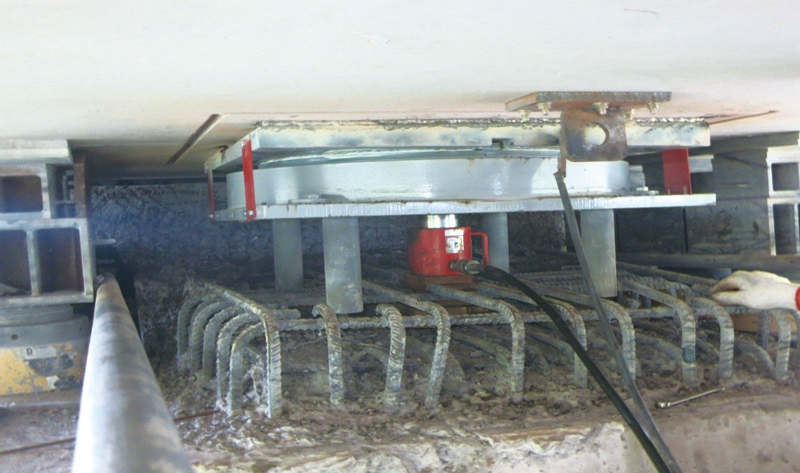

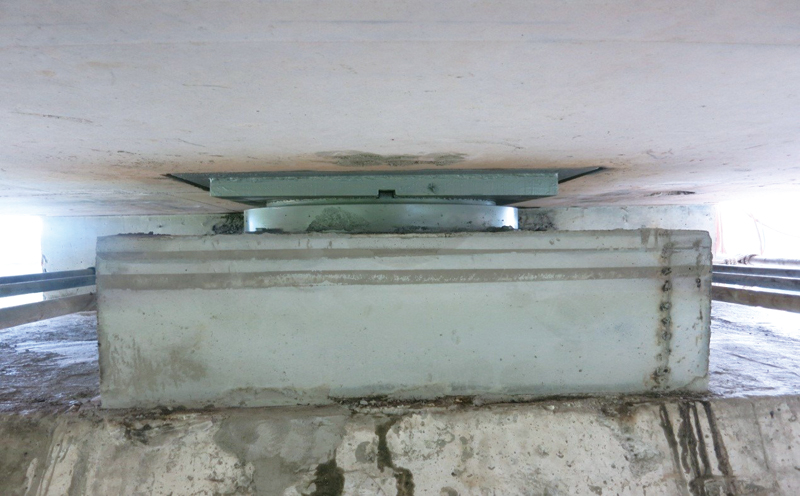

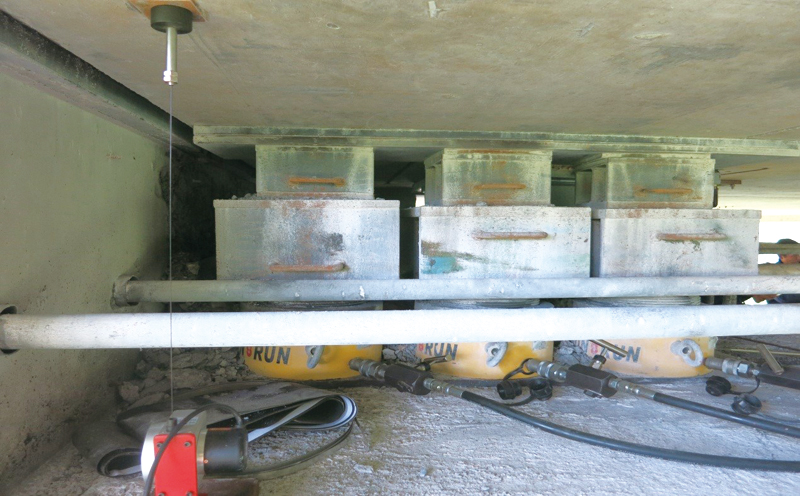

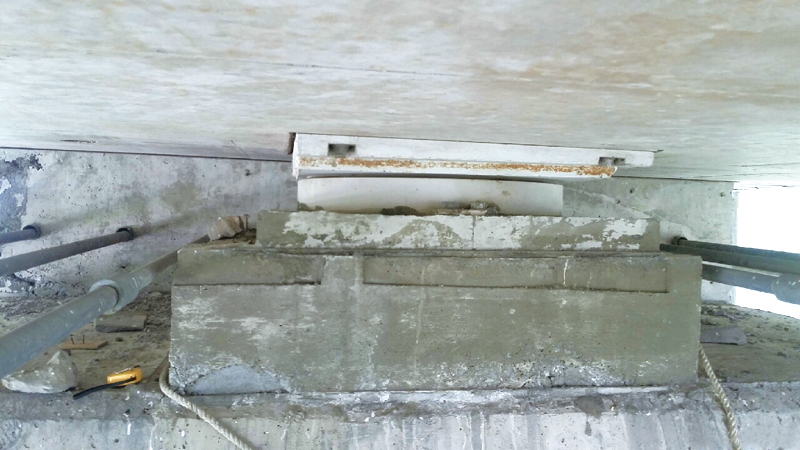

九、施工過程照片：
|
||||||||
|---|---|---|---|---|---|---|---|---|
|
||||||||
|---|---|---|---|---|---|---|---|---|
