中部國際機場國際航廈工程機電系統簡介(上)
 |
|

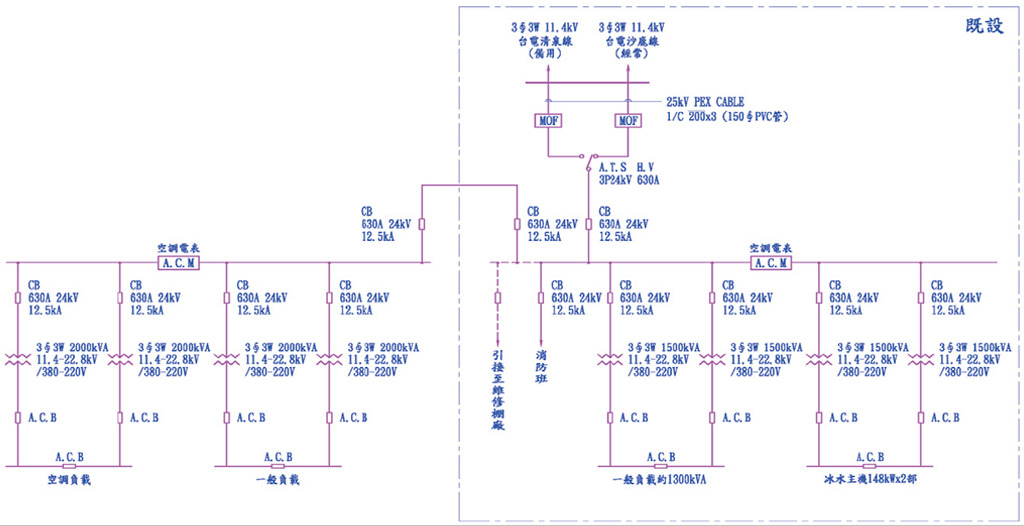

| ▲ | 圖1 中部國際機場新設電力供應系統示意圖 |
一、背景說明
中部國際機場位於台中市沙鹿區，距台中市西北方約15公里，路程約17公里；台中航空站位於機場西南角，近台10線與台10乙線交點；與國道三號之沙鹿交流道往清水方向約800公尺的路程。
台中航空站原發展規劃為提供國內航線及離島航班之需，故建築空間規劃內容以國內之航空營運需求為主，後因高鐵營運，及兩岸包機開通，營運內容轉型為以兩岸包機直航為主，並採擴充整建方式將原航廈變更為國際航廈使用，但也因此造成航廈空間無法符合國際航班之需求，空間擁擠，動線不佳，未來新航廈興建完成之後，舊航廈將調整為國
內航廈使用，並考量中部機場之定位，提供部分
空間作為航空公司總部之用。
 |
|

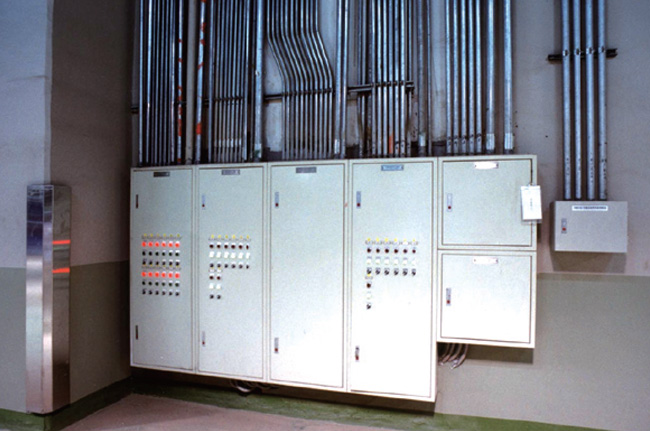

| ▲ | 低壓分電盤 |
二、本工程計畫目標
本工程機電系統為一項綜合電力、照明、中央監控、閉路電視、飛航資訊顯示、太陽能發電、交控、空調及通風、消防、空橋、行李輸送、電梯及電扶梯、給排水等子系統工程技術組合而成之運轉系統，以提供建築物內各項機電設備有效之運轉及提供相關顯示資訊，本工程機電系統滿足下列設立目標：
◎提高供電系統可靠度
◎成為臺灣首座太陽能發電與市電併聯之國際機場
◎取得綠建築標章及成為節能減碳之示範機場
◎整合發展智慧化航運資訊管理系統
 |
|

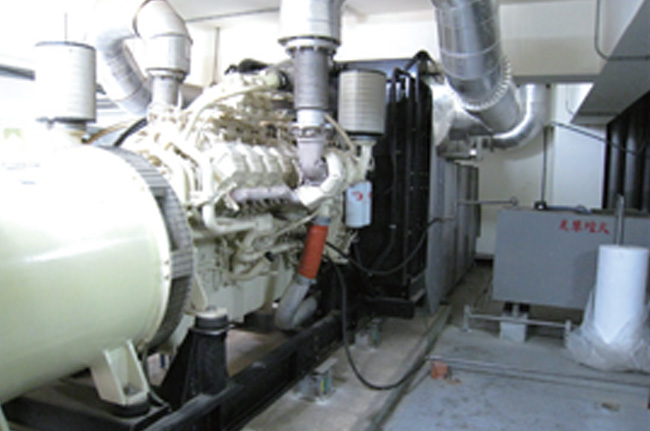

| ▲ | 緊急柴油發電機 |
三、機電系統設計
(一)高壓配電系統
由台中航空站既設變電室引接一高壓迴路至新建航廈內新設變電室，並增設二部柴油緊急發電機及併聯盤。在各樓層設電氣室或電氣間，以管道間上下連接並架設電纜架、電導管。高低壓電力電纜、監控、電信電纜，分別敷設於不同之電纜架及導線管，以利施工及日後維修。
另設空調專用電表，獨立迴路供電空調設備，經由二套3∮3W 1500kVA 11.4-22.8kV/380-220V變壓器降壓後，二次側以A,C,B作TIE聯接，以提高供電可靠度，一般負載作TIE聯接。詳圖1中部國際機場新設電力供應系統示意圖。
 |
|

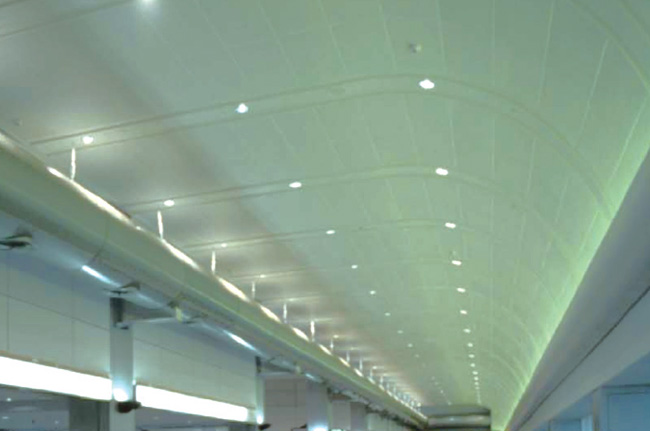

| ▲ | 廊道間接照明 |
(二)低壓配電系統
低壓配電系統係採3 ∮ 4 W
220V/380V、動力設備採3∮380V、照
明及插座設備採1∮120V。
國際航廈設置電子式儀表與各餐飲
區、簡易餐飲區、航空公司、航警辦公
室及其他可區分區域單位之用電獨立裝
設水、電表，並提供訊號至中央監控主
設備。
關稅局、出入境管理局、疾病管制局、防疫檢疫局、商品檢驗局、動植物檢驗局
及資訊電腦中心、皆以不斷電系統供應電力。另有關特殊用電設備，如X光機、行李轉盤及空橋，則依其設備特殊要求提供其所需電力電源。
 |
|

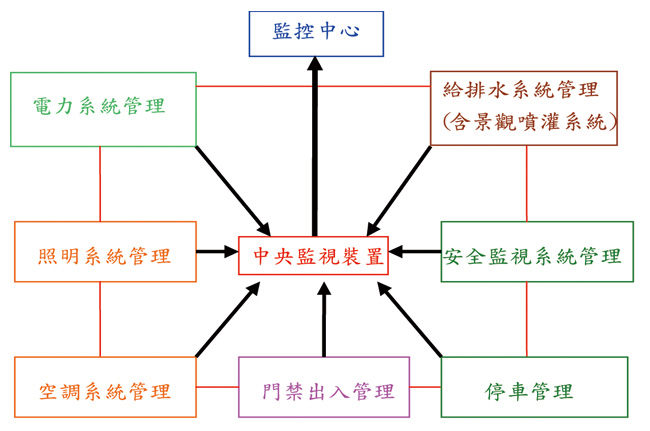

| ▲ | 圖2 中央監控系統架構示意圖 |
(三)緊急電源系統
設置緊急柴油發電機組，與低壓配電
系統併接，停電時自動供應緊急照明、
消防設備、鐵捲門、電梯、各類水泵、
中央監控設施、電腦機房、電信室、保
安及維生設施等之緊急用電，供電範圍包括機場照明50%、安全、X 光機、行李輸送帶、CC TV、中央監控、廣
播、消防維生等。
(四)照明系統
燈具採用節能及高效率防眩型式，日光燈採電子式安定器，照明控制依機電設置需求方式控制，若為中央控制則採全二線式照明遙控，可由中央監控控制管理。
 |
|

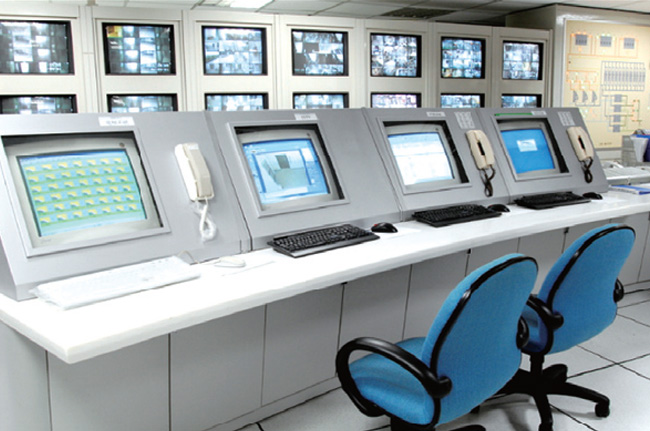

| ▲ | 圖3 中央監控室示意圖 |
配合建築外觀設置，照明以時控或中控方式控制。外觀照明
（含夜間妝點照明）設計適當燈具，於夜間特別突顯外觀，
表現出建築物的特點，更作為明顯的地標。內部照明則採中
央集中及現場控制方式，並可由中央監控管理。靠窗燈具設
置獨立控制迴路，以節省能源。
(五)中央監控系統
系統採用智慧型分散式網路系統，監控主機設於控制室，支援建築物自動控制系統之整合佈線功能。經由中央監控設備，對本大樓之電力、火警、消防、給排水、照明、空調、電梯、門禁管理、安全防盜、等設備作自動控制及監視。
針對機場內之消防、照明、空調、建築物安全、閉路監視、
門禁存取控制等，可提供快速反應集中控制的功能，中央監
控系統架構示意詳圖2所示，中央監控室示意詳圖3所示。
 |
|

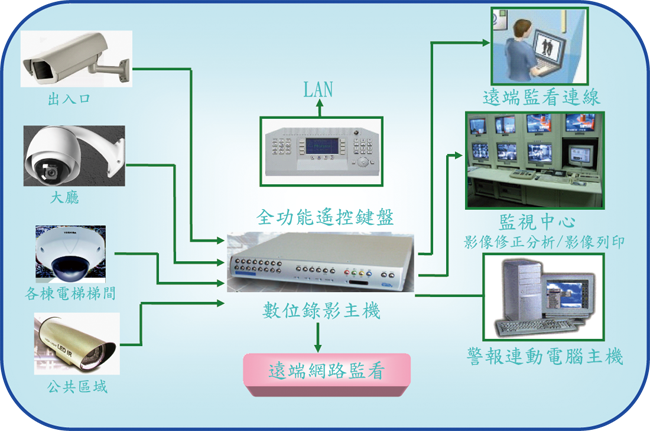

| ▲ | 圖4 閉路電視系統架構示意圖 |
(六)閉路電視(CCTV)系統
採用數位分散式架構，於重要地點設置數位式攝影機，搭配不同鏡頭，並在機房設置高速網路交換器及數位錄影設備，收納各區域之攝影機，再以光纖傳輸至中央監控室之主機，並具遠端監視功能，閉路電視系統架構示意詳圖4所示。
(七)飛航資訊顯示系統
本飛航資訊顯示系統(Flight Information DisPlay System；FIDS)係提供按時(Scheduled)與即時(Real Time)之飛航資訊顯示，並透過本系統讓機場管理人員及航空公司人員，除了能利用本系統通知旅客關於飛航之資料外，亦能從行政用資訊監視器中，選獲飛航管理資訊、長期飛航資訊、歷史飛航資訊紀錄及
本系統故障警訊等，飛航資訊設備示意詳圖5所示。
 |
|

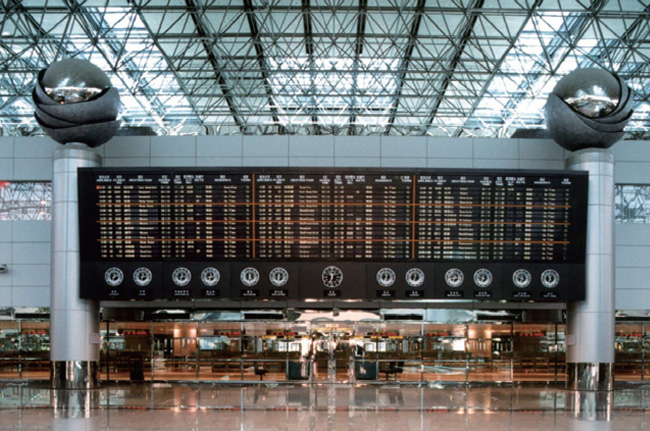

| ▲ | 圖5 飛航資訊設備示意圖 |
(八)太陽能發電系統
本計畫擬於建築物設置市電併聯型太陽能發電系統，並將太陽能所產出之電力提供本計畫部分負載用電，以響應永續環保、節能減碳政策，詳圖6市電併聯型太陽能發電系統架構圖。
裝置面積：1900㎡
裝置容量：約120kWp
 |
|

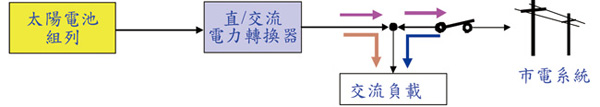

| ▲ | 圖6 市電併聯型太陽能發電系統架構圖 |
