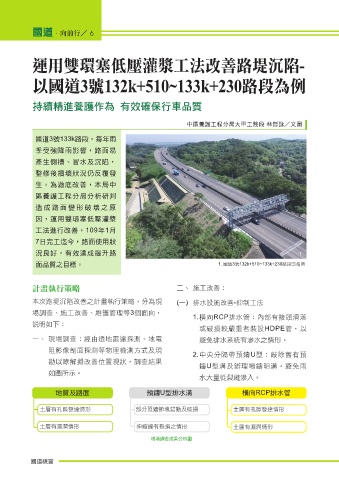

Page 8 - 國道視窗 April/2020
P. 8
焦點.大視界/ 66
國道.向前行/
運用雙環塞低壓灌漿工法改善路堤沉陷-
以國道3號132k+510~133k+230路段為例
持續精進養護作為 有效確保行車品質
中區養護工程分局大甲工務段 林哲詠/文圖
國道3號133k路段,每年雨
季受強降雨影響,路面易
產生側擠、冒水及沉陷,
整修後損壞狀況仍反覆發
生。為澈底改善,本局中
區養護工程分局分析研判
造成路面變形破壞之原
因,運用雙環塞低壓灌漿
工法進行改善,109年1月
7日完工迄今,路面使用狀
況良好,有效達成提升路 1
面品質之目標。 1. 國道3號132k+510~133k+230路段空拍照
計畫執行策略 二、 施工改善:
本次路堤沉陷改善之計畫執行策略,分為現 (一) 排水設施改善-抑制工法
場調查、施工改善、維護管理等3個面向,
1. 橫向RCP排水管:內部有接頭滑落
說明如下:
或破損較嚴重者裝設HDPE管,以
一、 現場調查:經由透地雷達探測、地電 避免排水系統有滲水之情形。
阻影像剖面探測等物理檢測方式及現
2. 中央分隔帶預鑄U型:敲除舊有預
勘以瞭解擬改善位置現狀,調查結果
鑄U型溝及辦理場鑄明溝,避免雨
如圖所示。
水大量從裂縫滲入。
地質及路面 預鑄U型排水溝 橫向RCP排水管
土層有孔隙發達情形 部分預鑄節塊錯動及破損 土層有孔隙發達情形
土層有濕潤情形 伸縮縫有裂損之情形 土層有濕潤情形
現場調查成果分析圖
