輕質粒料與常重混凝土橋梁之

預力損失比較

開創國道橋梁採用輕質粒料混凝土之契機

第二新建工程分局材料試驗所 鄧輝凱／文圖

國道4號豐勢交流道連絡道為首次於國道 監測系統及量測原理

主線橋梁結構使用輕質粒料混凝土之預力 為了瞭解鋼纜預力損失情形，採取下列兩種
箱型梁工程，由於國內採用輕質粒料混凝 方式進行量測：
土橋梁之實地經驗尚未普及，本局二分局
(一) 磁通量索力測量(利用磁場強度量測預
選定一跨與該連絡道橋梁緊鄰，且結構斷
力行為)：將「磁通量傳感器」安裝於
面相近之常重混凝土預力箱型橋梁，進行
預力套管外部，當磁彈儀給予激磁線
預力監測，並將監測成果回饋設計單位，
圈施加脈衝電壓信號時，激磁線圈會在
藉以確認輕質粒料混凝土之設計參數合理
拉索內產生磁場強度，同時於測量線圈
性與結構分析正確性，同時瞭解輕質橋梁
內產生感應電壓，運用磁通量傳感器偵
之預力變化，作為日後輕質粒料混凝土橋
測預力鋼絞線之磁場強度，透過「磁彈
梁設計之參考。
儀」訊號推算預力變化。

P4~P5(常重跨)
P4~P5(常重跨) 東
東

PE3~P4(輕質跨)
PE3~P4(輕質跨)

西
西

1

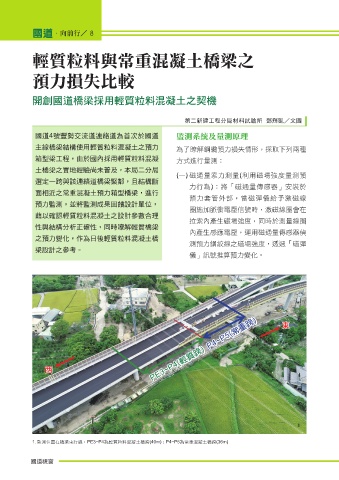

1. 監測位置在橋梁東行線，PE3~P4為輕質粒料混凝土橋跨(40m)；P4~P5為常重混凝土橋跨(36m)
