蘭潭隧道噴射式軸流風機振動值改善
一、背景
蘭潭隧道噴射式軸流風機於隧道季檢時，發現風機之振動值超過ISO規定標準值，潛藏墜落危險，經維護人員初步點檢固定架螺絲並鎖緊仍無改善，列入本處工程維護案予以改善。
二、影響振動值因素分析
1.風扇葉片角度不平衡。
2.馬達軸承磨損或固定座螺絲鬆動。
3.避震器老化(避震器裝設於固定架與風機銜接處)。
4.拱頂固定架螺絲鬆脫。
三、改善方法
1.拆下風扇葉片送專業動平衡校正廠商校正。
2.更換馬達前、後軸承。
3.避震器全部換新。
4.固定架及馬達座螺絲全部換新、鎖緊。
四、執行步驟

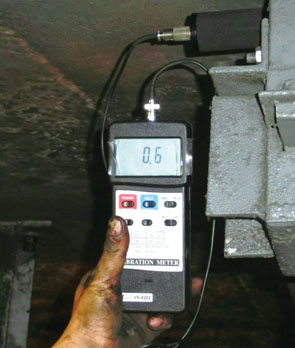

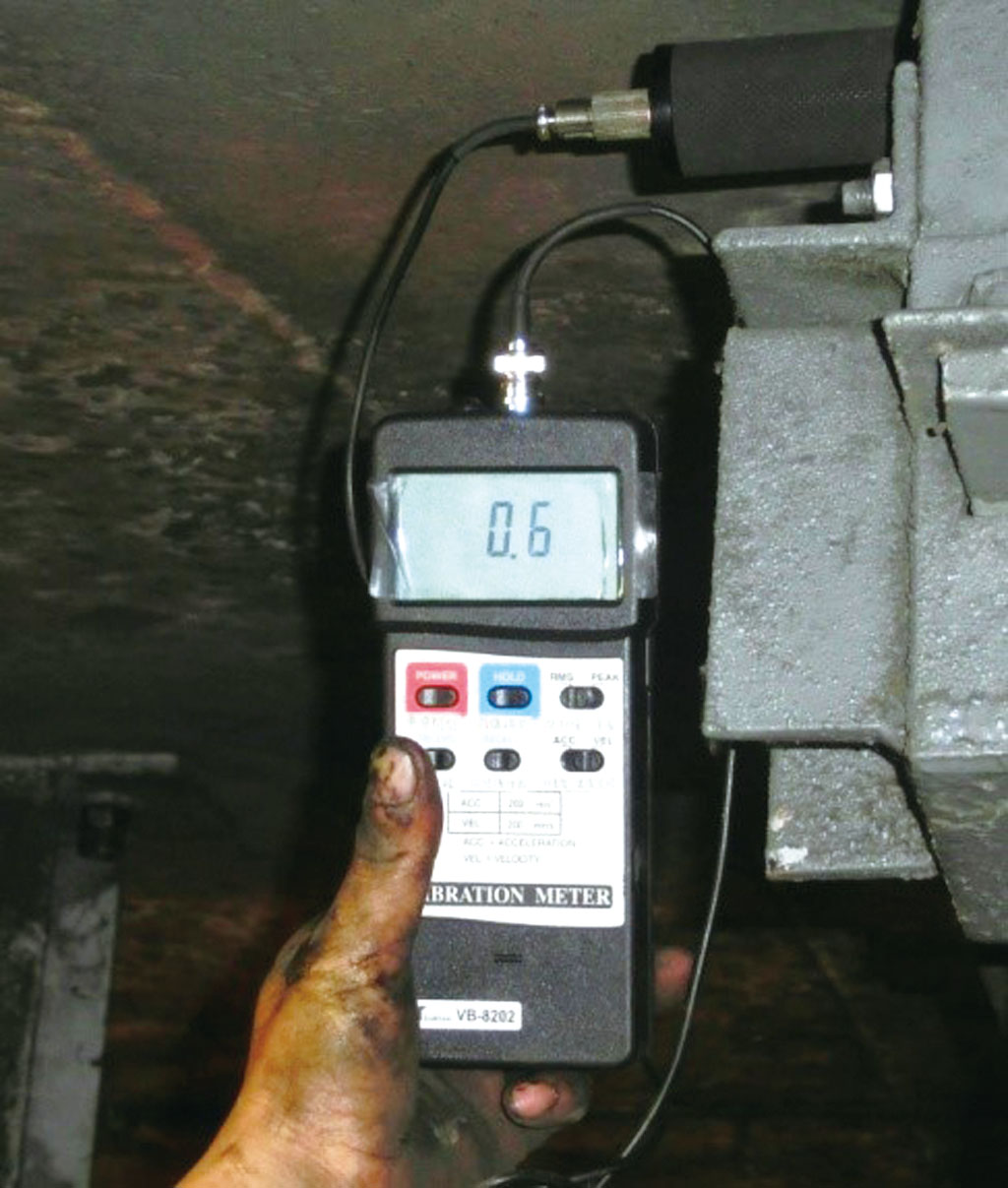

▼1.量測工具：振動計 |
|
|
|---|
▼2.量測位置：

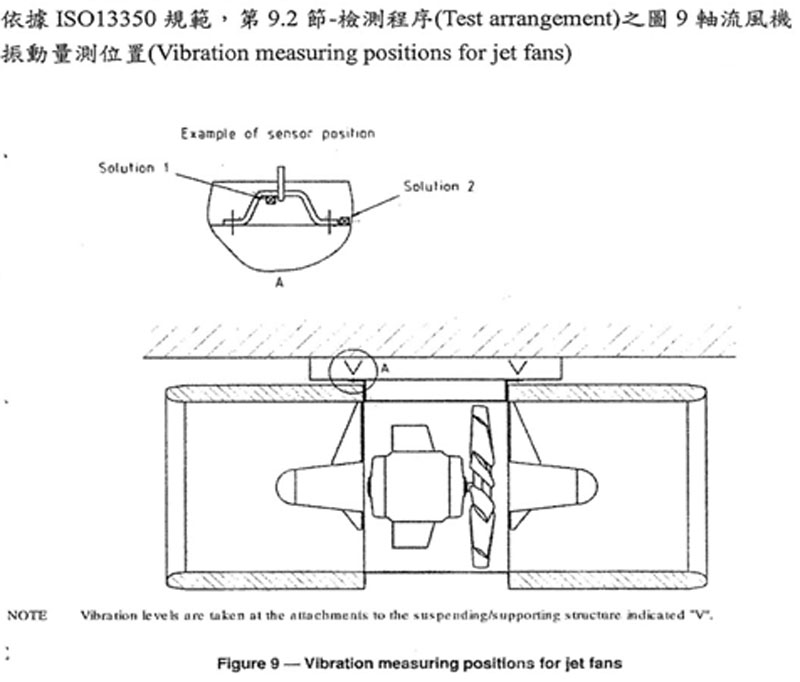

依據ISO13350第9.2節之圖9振動量測位置。 |
|
|
|---|

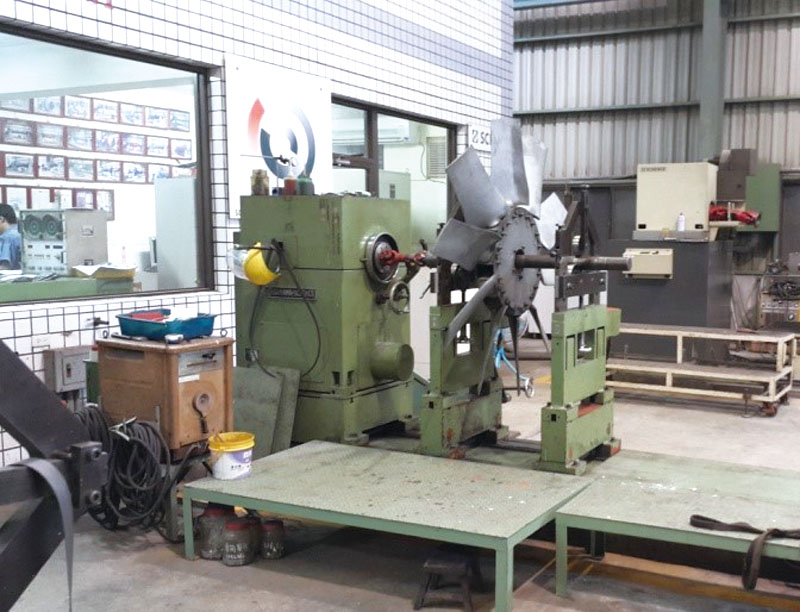

▼3.風扇葉片校正 |
|
|
|---|

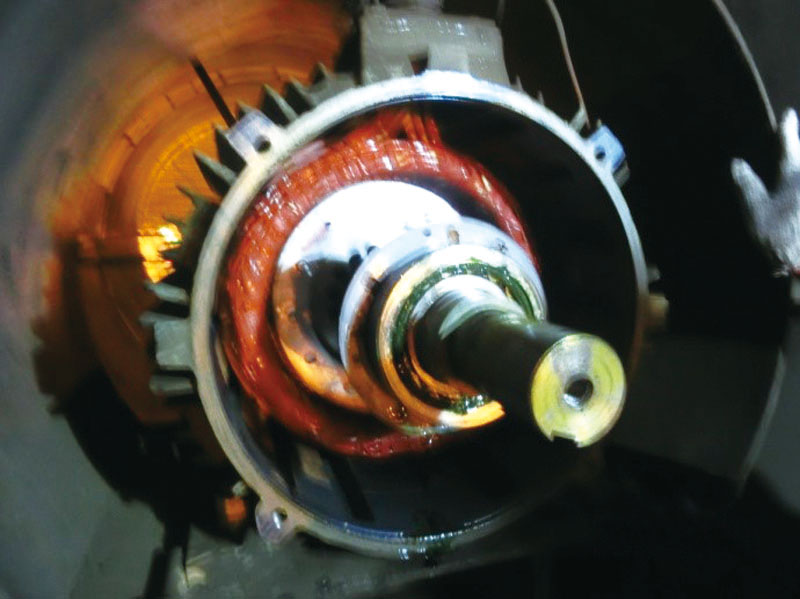

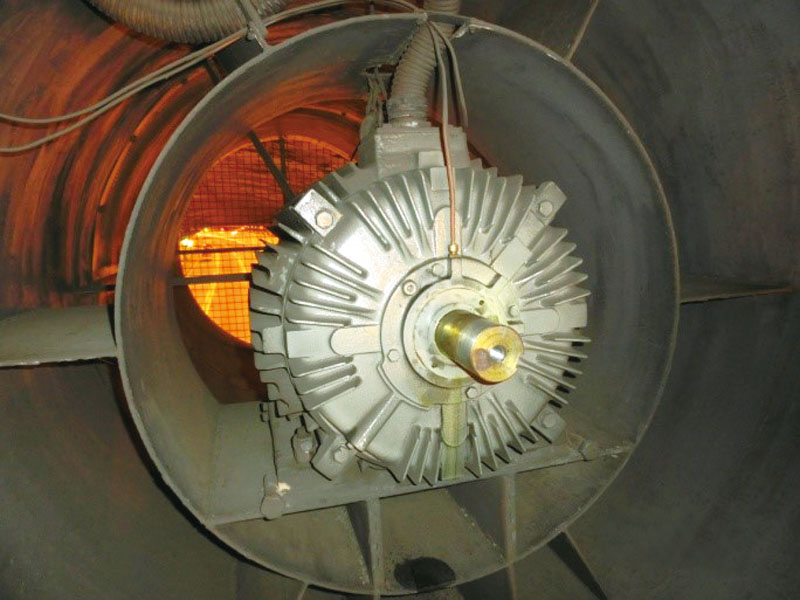

▼4.更換馬達前、後軸承 |
||
|
|---|

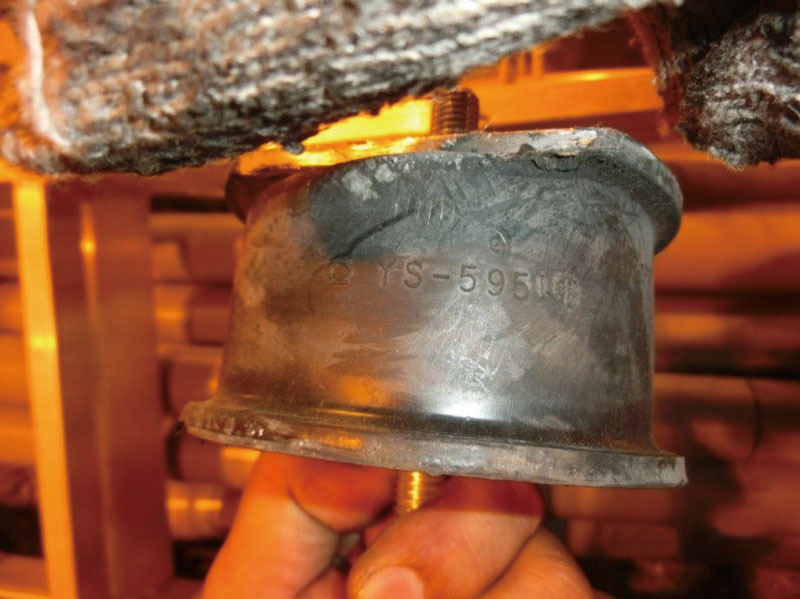

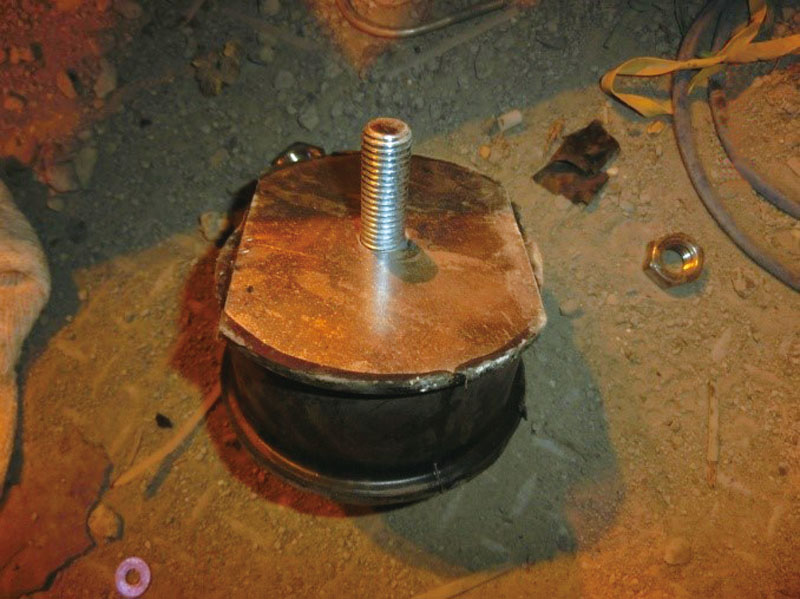

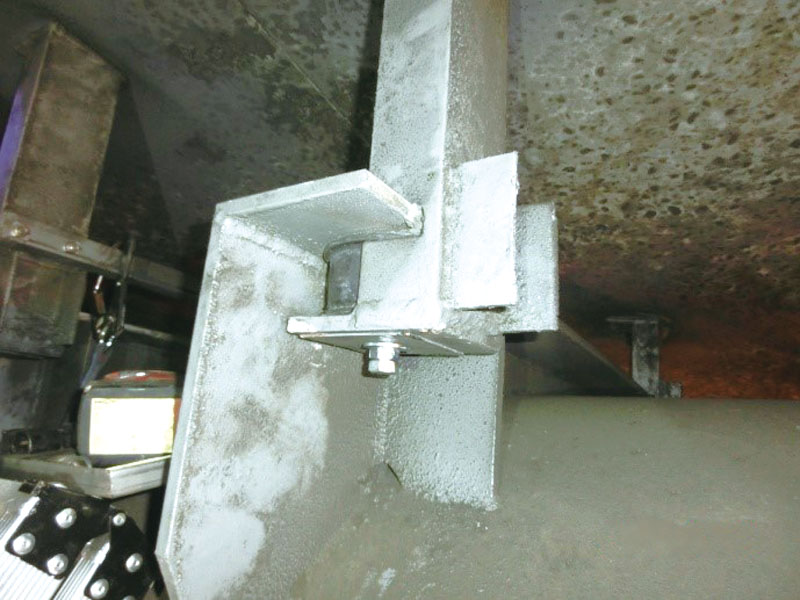

▼5.固定架避震器全部換新 |
||
|
|---|

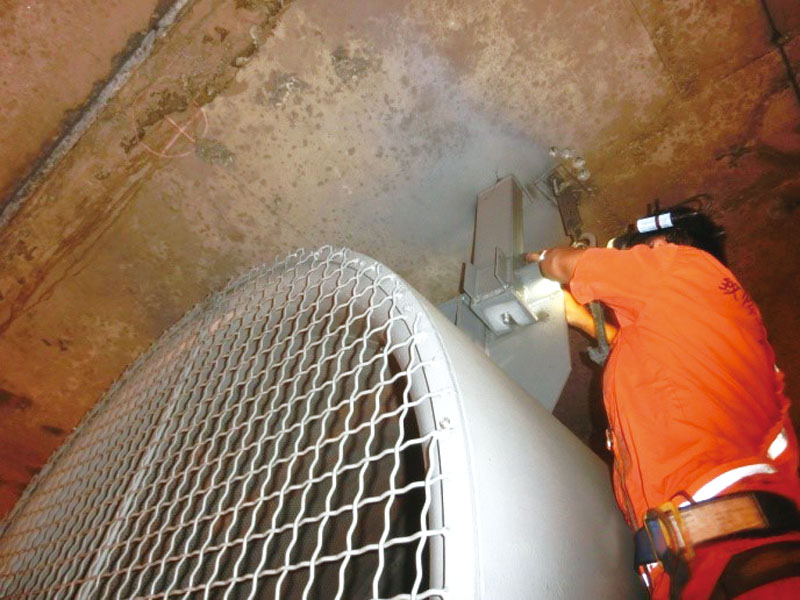

▼6.拱頂固定架及馬達座固定螺絲全部換新、鎖緊，並加裝制止螺絲 |
||
|
|---|
