Page 7 - 國道視窗 August/2023

5

橋墩及基礎

整地降挖後地面線
80cmø場鑄排樁頂部帽
梁打除後，回復現地狀況
樁帽增厚
27.7m 樁帽增厚 止水灌漿
27.7m
止水灌漿
切削樁植筋連結
切削樁植筋連結
1m
1m 基礎增厚
基礎增厚
H
H型鋼+鋼板型鋼+鋼板
2m
2m 既有基礎
既有基礎
23.3m
23.3m 9.5m 9.5m
新增80cmø場鑄基樁
基礎承載層(泥岩)(泥岩)
基礎承載層
17.2m
17.2m

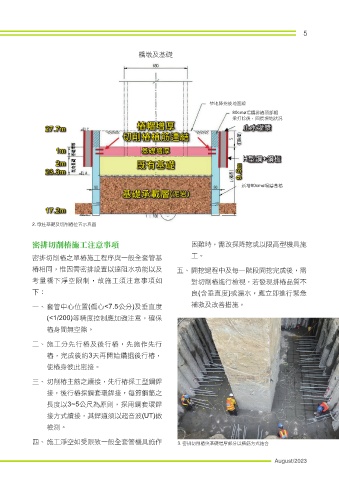

2. 墩柱基礎及切削樁位置示意圖

密排切削樁施工注意事項 困難時，需改採降挖或以限高型機具施

密排切削樁之單樁施工程序與一般全套管基 工。
樁相同，惟因需密排設置以達阻水功能以及 五、 開挖過程中及每一階段開挖完成後，需

考量橋下淨空限制，故施工須注意事項如 對切削樁進行檢視，若發現排樁品質不
下： 良(含垂直度)或漏水，應立即進行緊急

一、 套管中心位置(偏心<7.5公分)及垂直度 補救及改善措施。

(<1/200)等精度控制應加強注意，確保

樁身間無空隙。

二、 施工分先行樁及後行樁，先施作先行
樁，完成後約3天再開始鑽掘後行樁，

使樁身彼此密接。

三、 切削樁主筋之續接，先行樁採工型鋼銲
接，後行樁採鋼套環銲接，每節鋼筋之

長度以3~5公尺為原則，採用鋼套環銲
接方式續接，其銲道須以超音波(UT)做

檢測。

四、 施工淨空如受限致一般全套管機具施作 3. 密排切削樁與基礎增厚部分以植筋方式結合

August/2023
