反光路面標記
一 反光路面標記種類

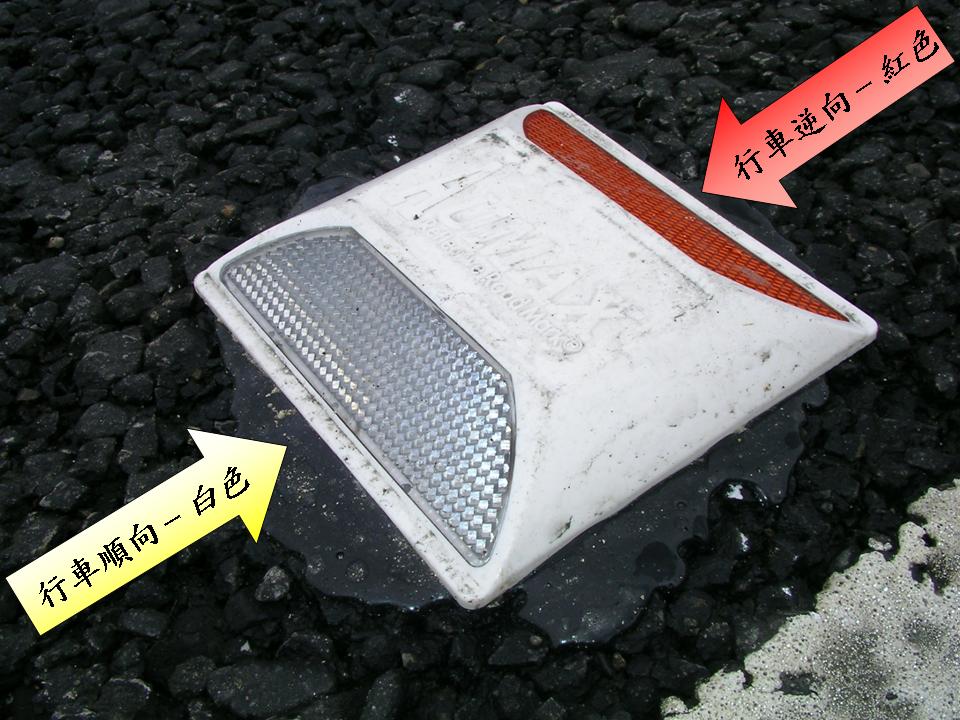

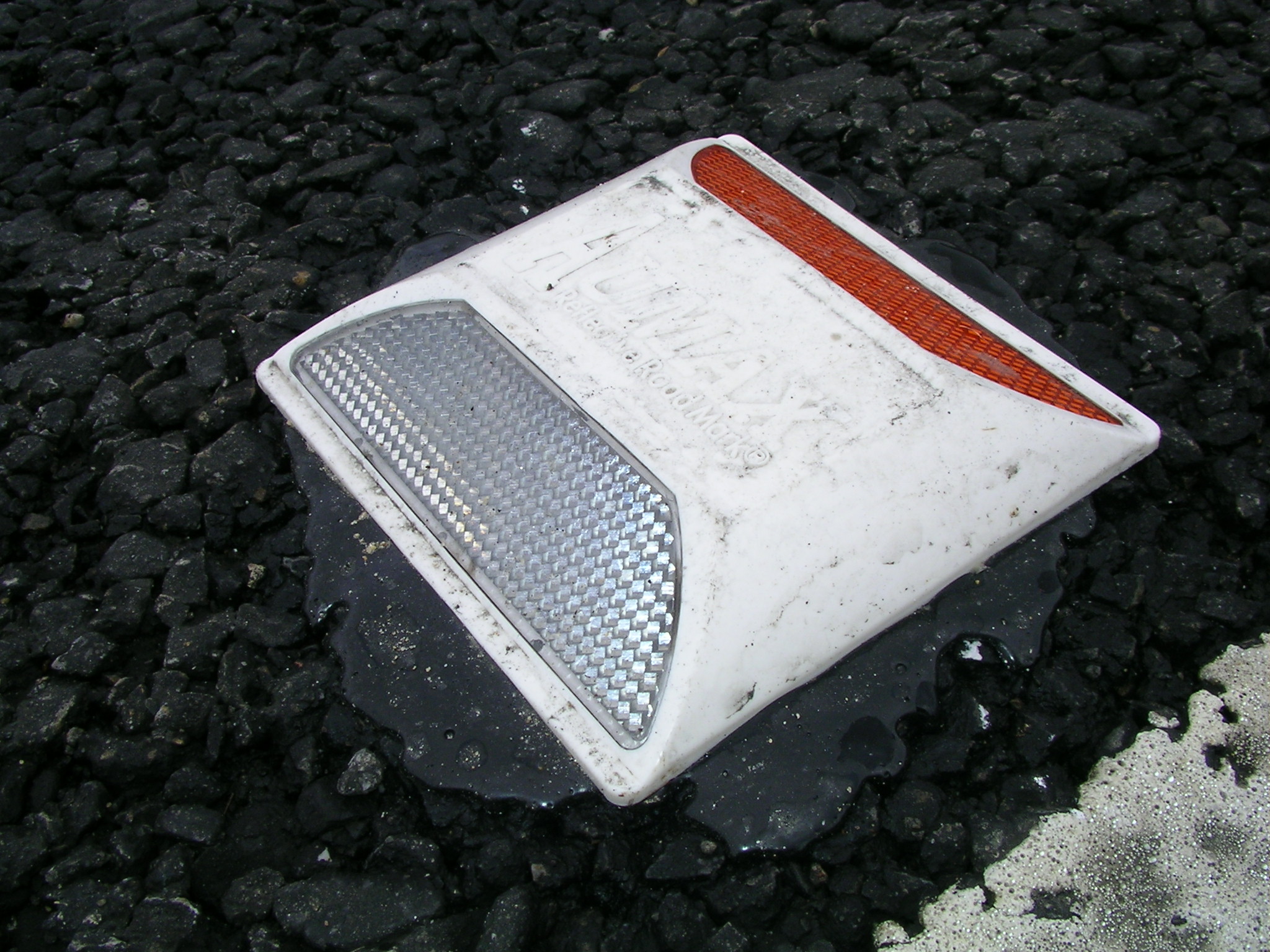

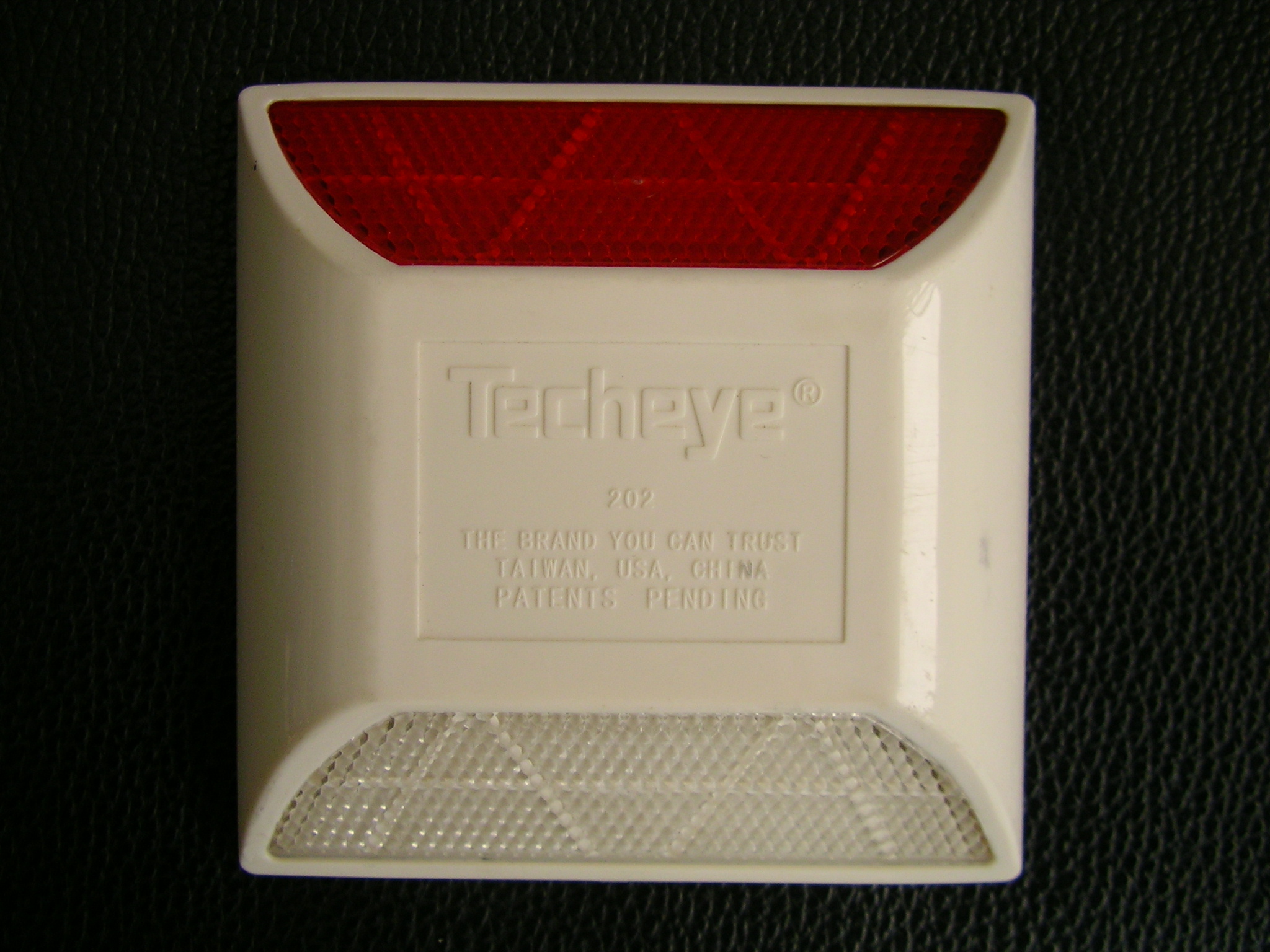

反光片型路面標記（Prismatic, also called Cube-corner）
原 理
係由許多實心塑膠製三角錐排成平面陣列所組成，每個角錐的的三側面近乎兩兩垂直，當車燈光線入射直角稜鏡表面，並經折射後會在每一受光的角錐內部再經兩次全反射，而後由底部折射，之後亦沿著與原入射方向夾一極小偏角的方向回射。
反射特性
受限於全反射，其有效作用區僅為以角錐底面之法線為主軸，有效張角在水平及垂直方向各約20度之範圍。

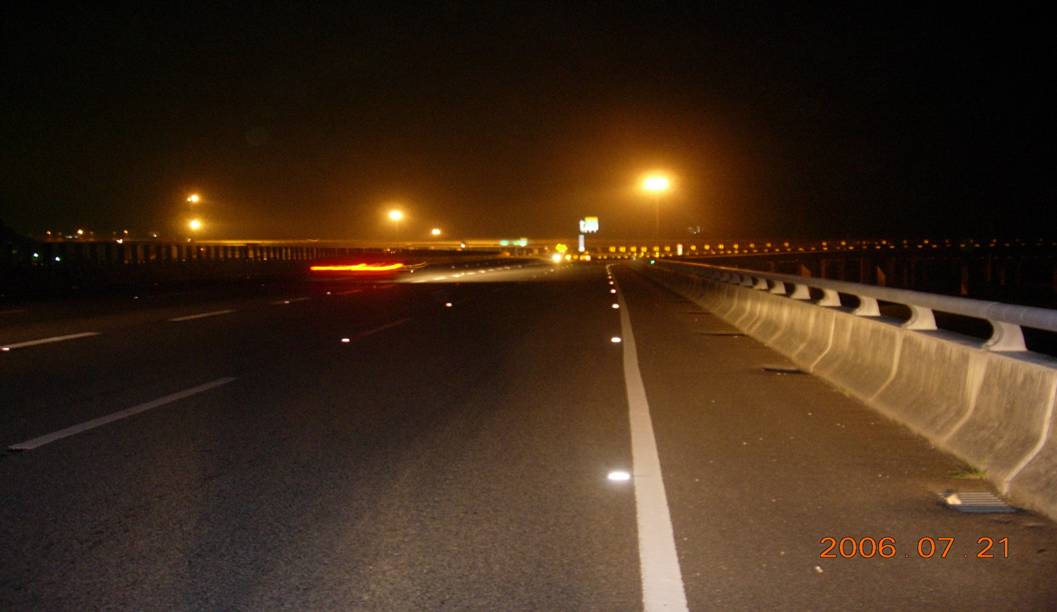

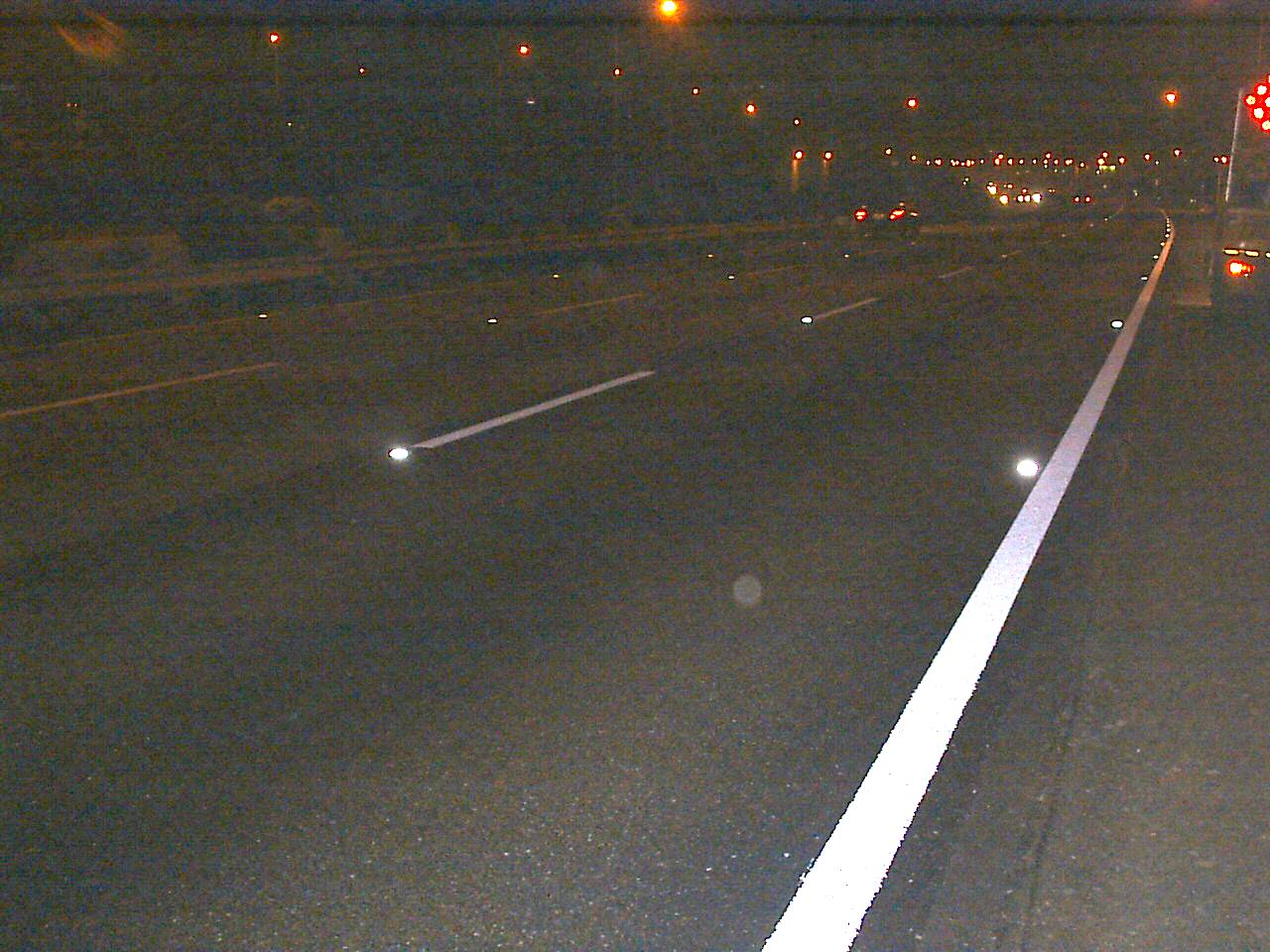

高速公路 夜間照片

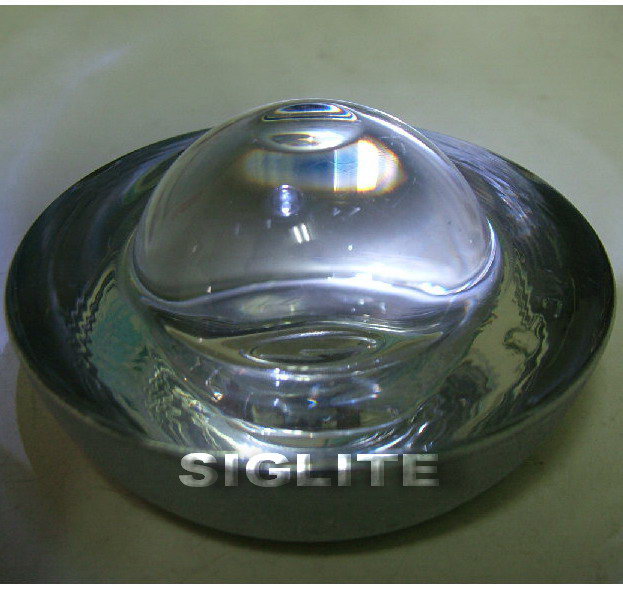

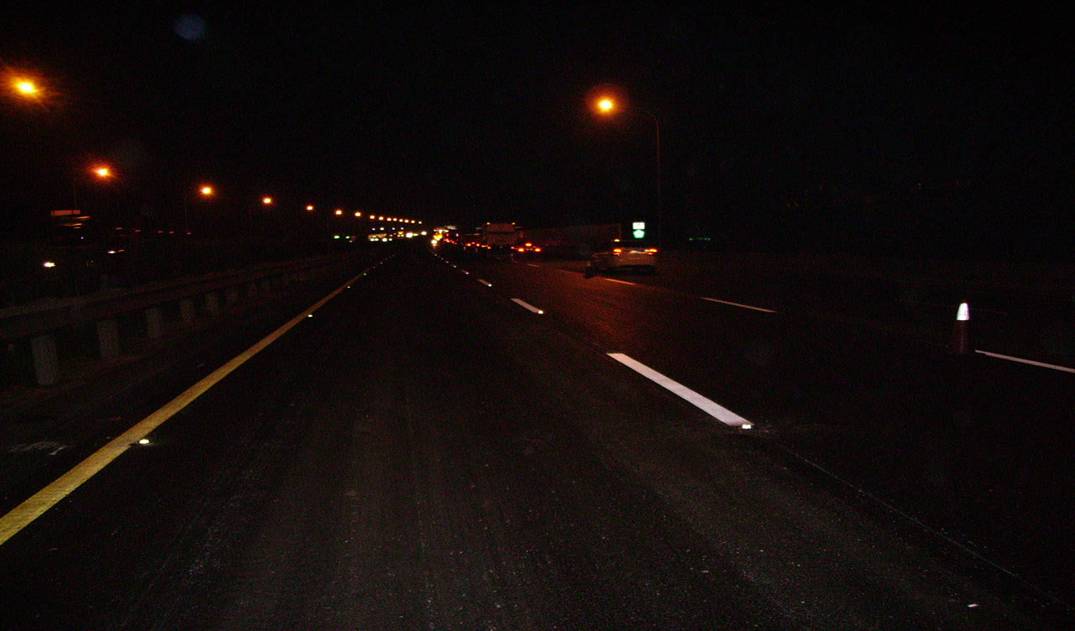

其構造分為兩部分，上半部為一曲率較小的半球玻璃，作為凸透鏡，以匯聚入射光；下半部為一曲率較大的玻璃圓盤，盤面上鍍反射膜，作為反射鏡。此兩部分之折射率相同，故當車燈光線入射凸出於路面上半部，經折射後會聚焦於下半部圓盤內，反射後再經由上半部凸透鏡折射，然後沿著與原入射方向夾一極小偏角的方向回射。

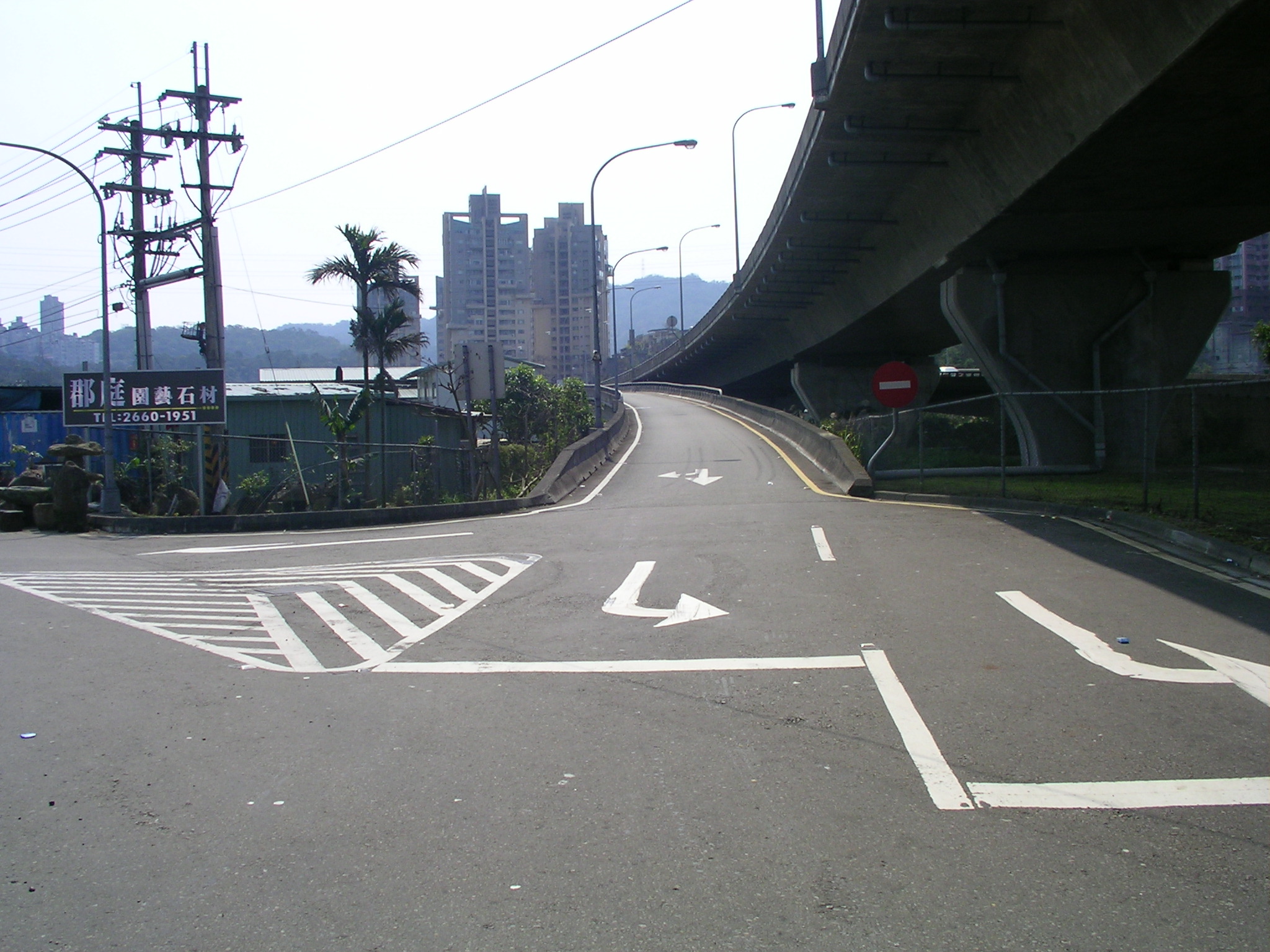

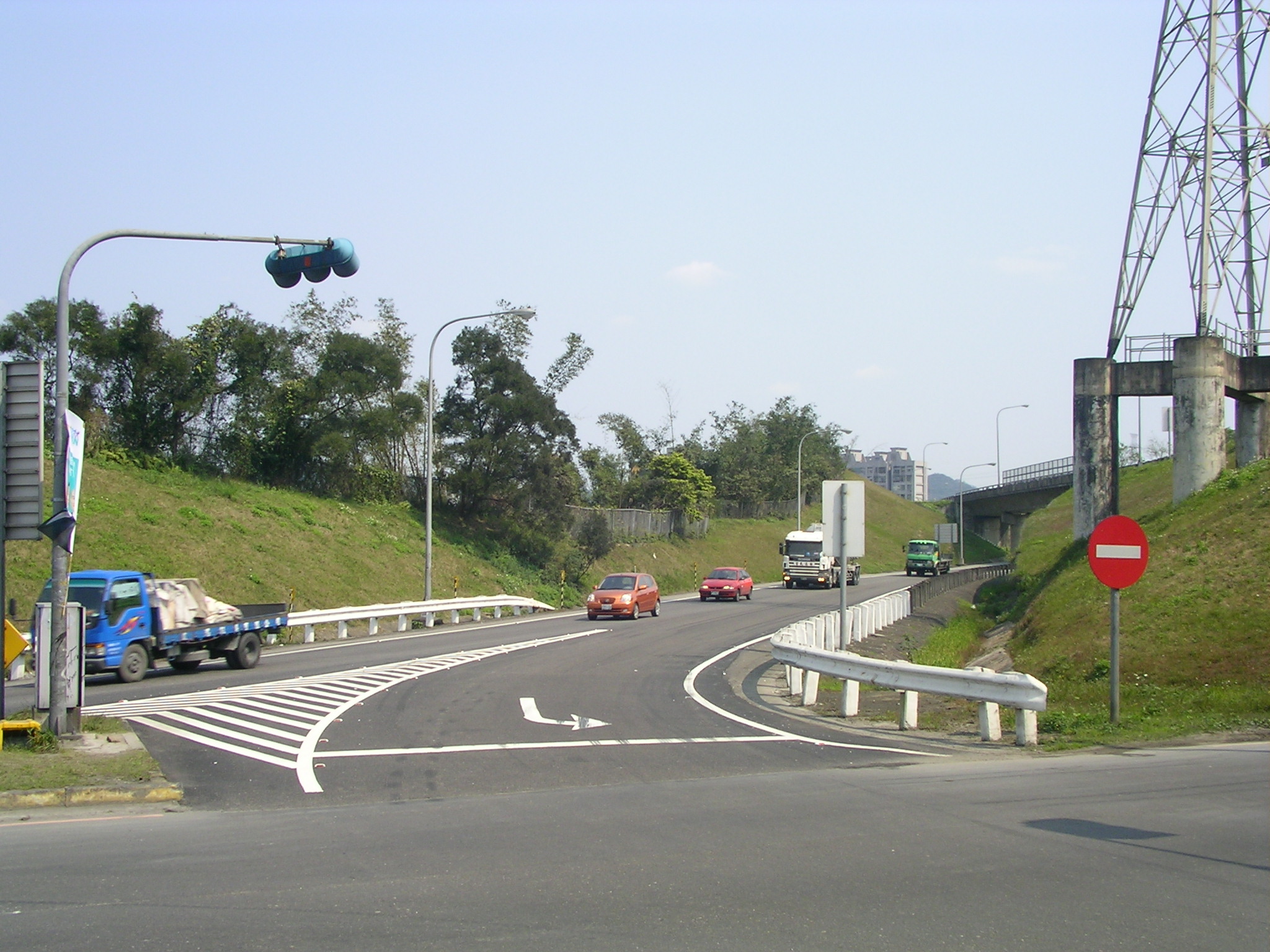

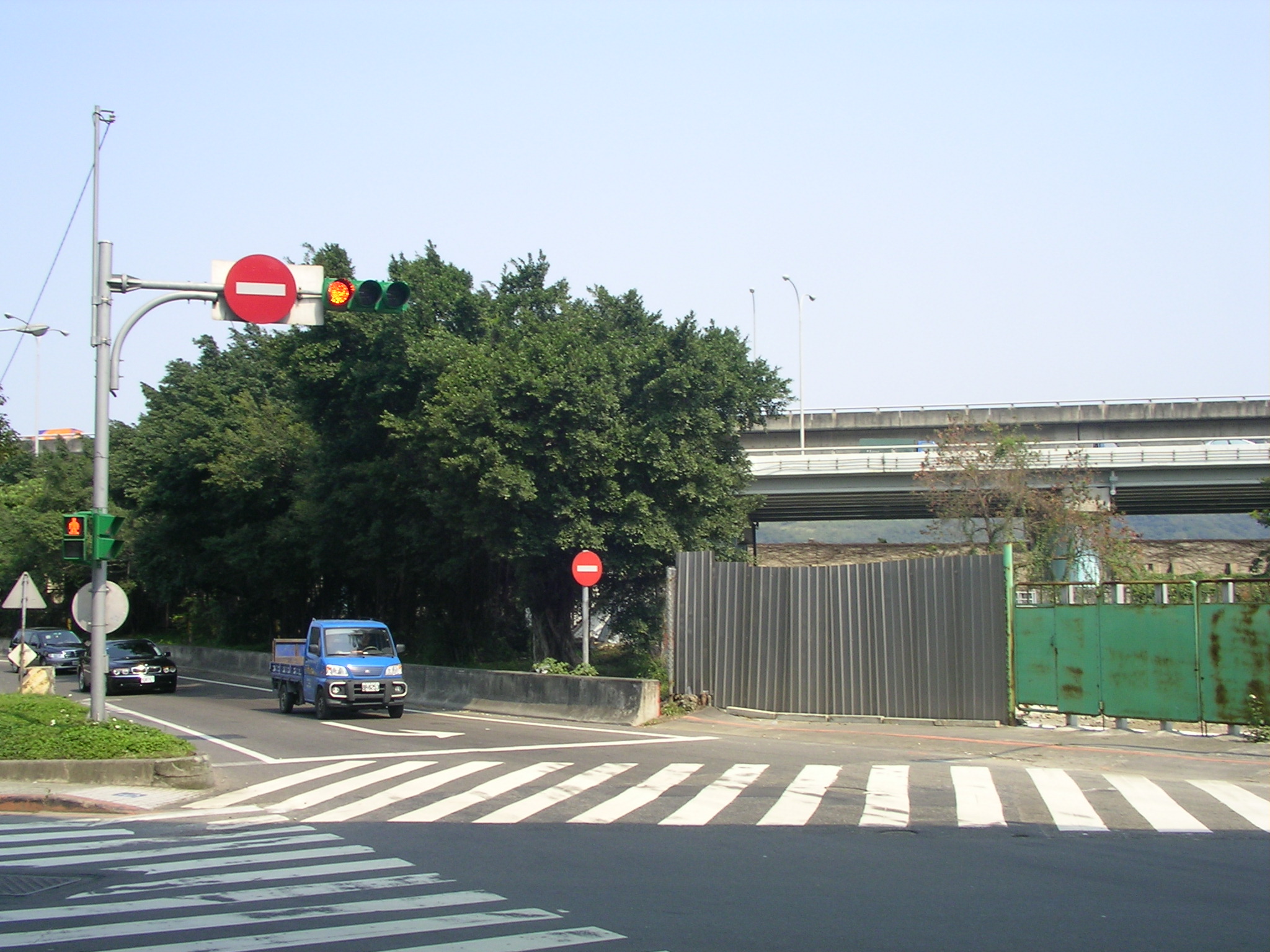

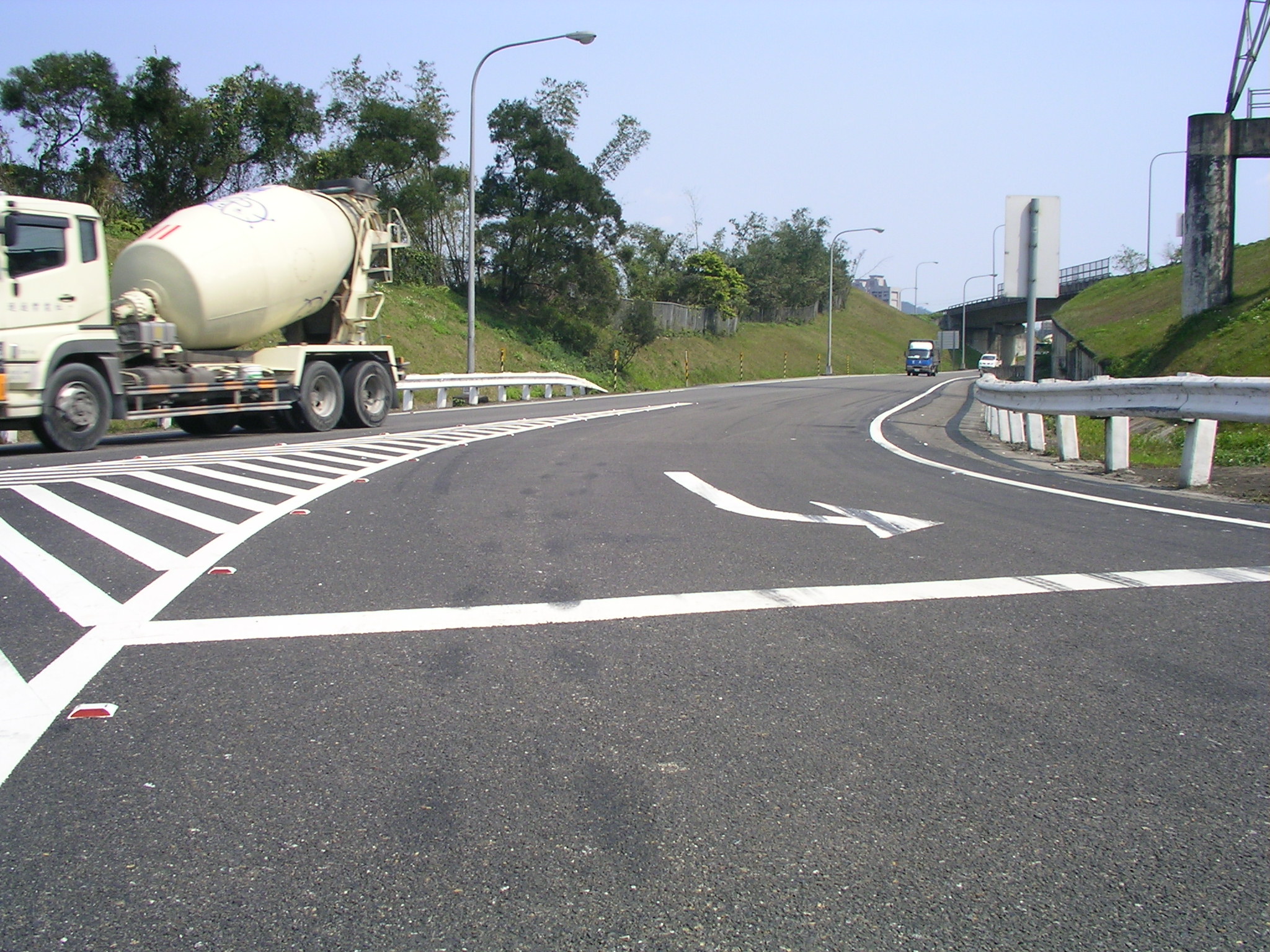

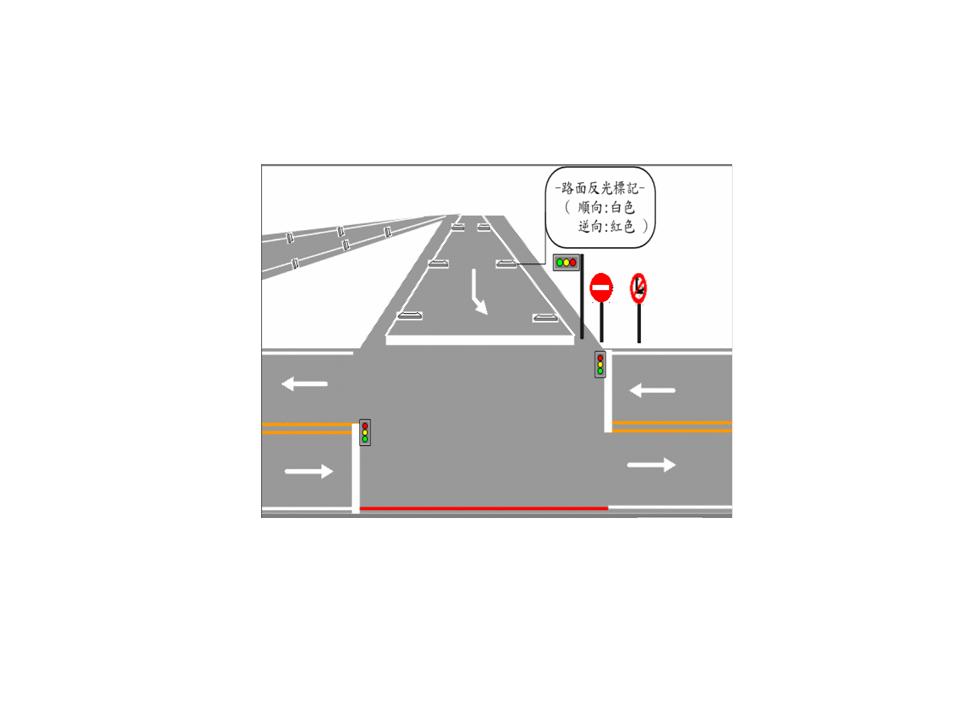

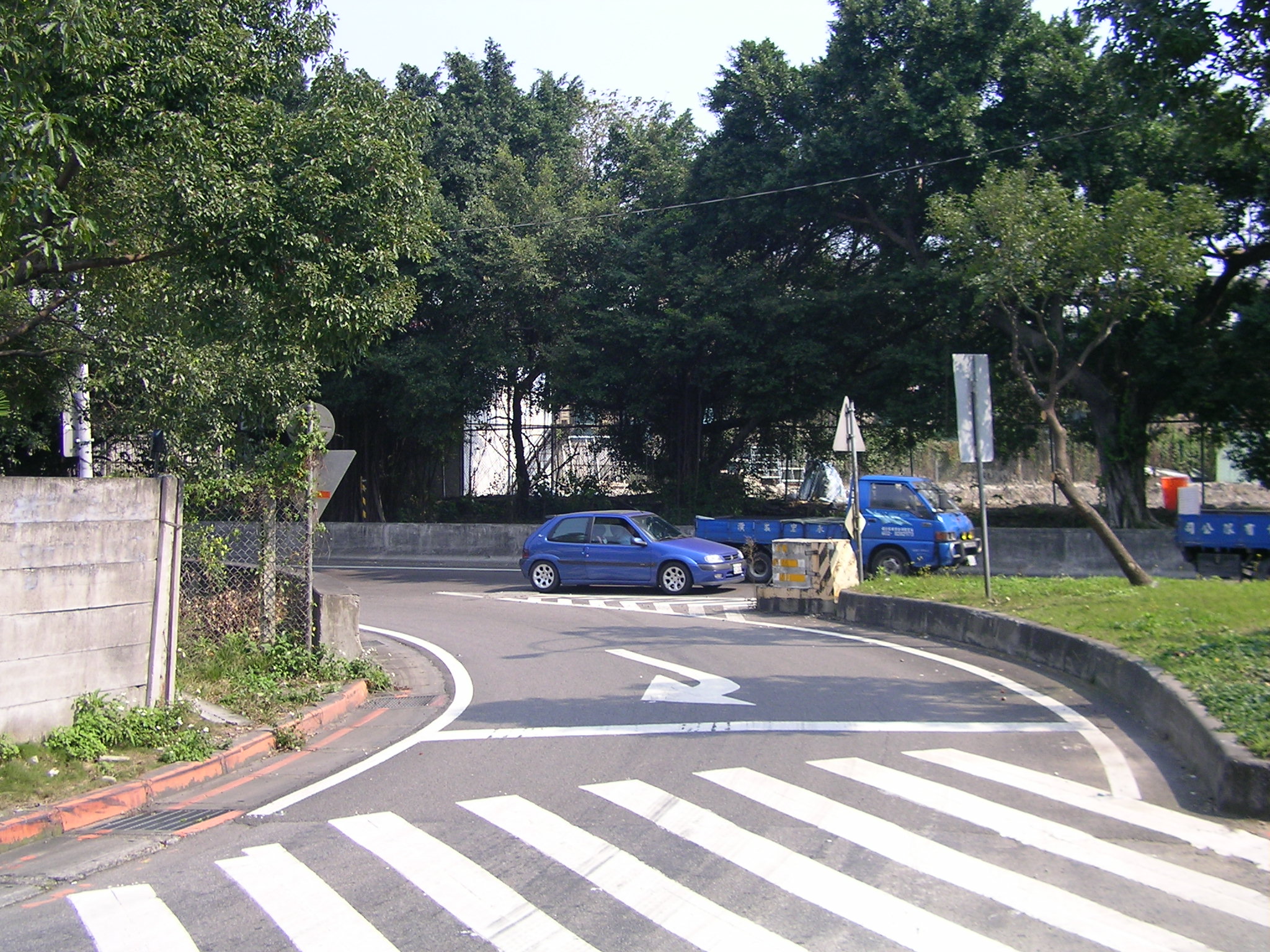

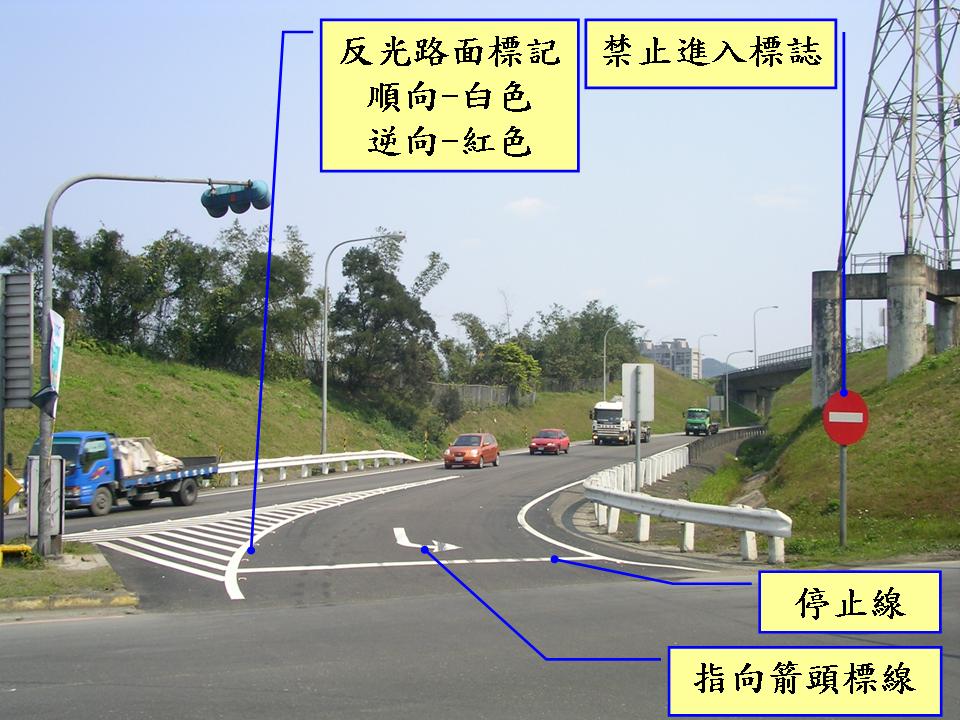

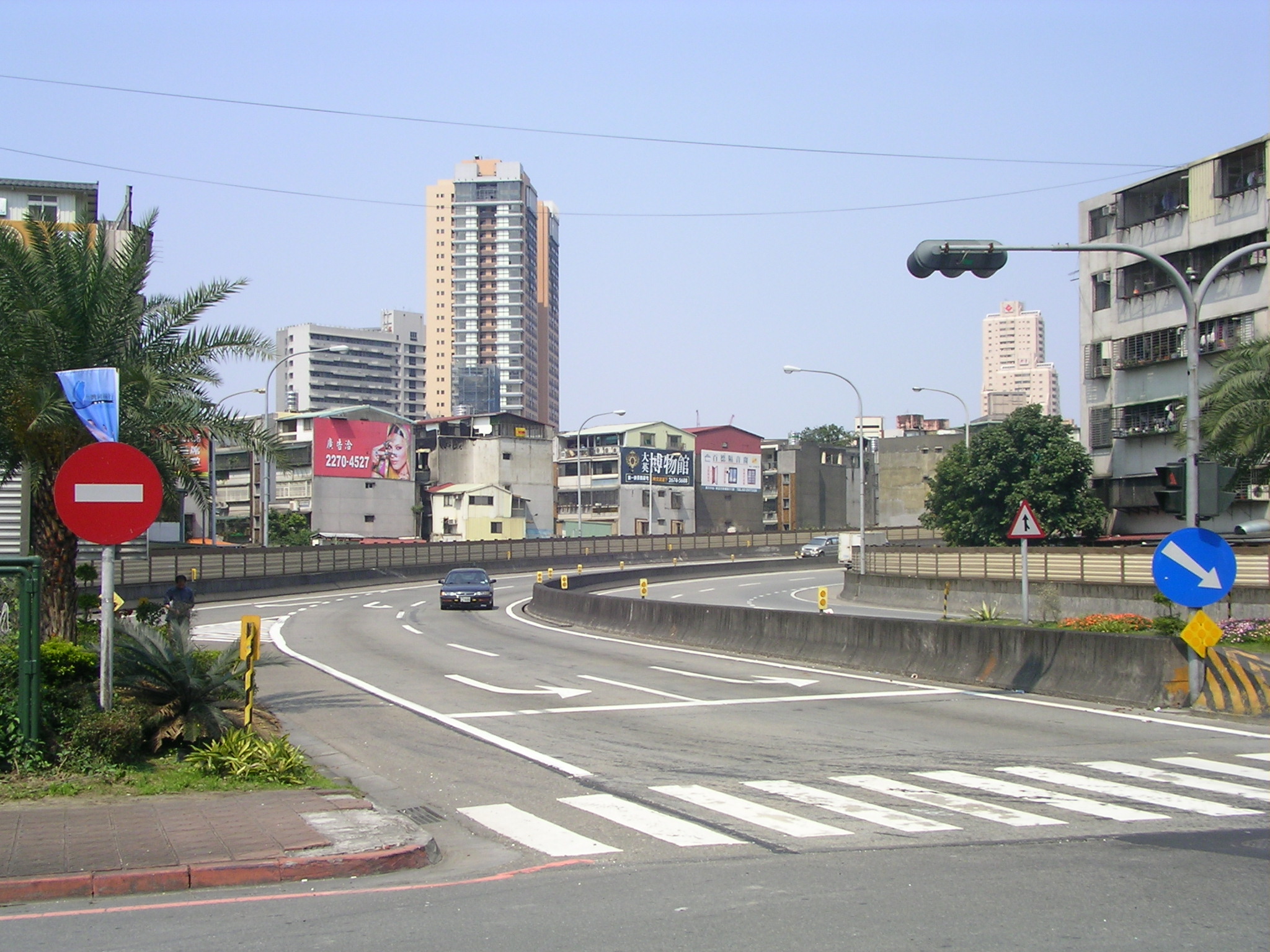

二 國道之交流道出口宣導 (反光路面標記、禁止進入標誌、指向箭頭標線)
原則
