交通工程標準圖

* 交通工程標準圖

—本標準圖係提供目前本路交通工程設施最近之修正成果供參—

壹、標誌部分

本路標誌字體依據「道路交通標誌標線號誌設置規則」第15條規定,中文依國字方體為準、英文依該規則所附之「標誌英文字母標準字體表」之規定。

標誌
項目 更新日期 JPG圖檔 / PDF檔案 CAD圖檔 備註
 一、總則

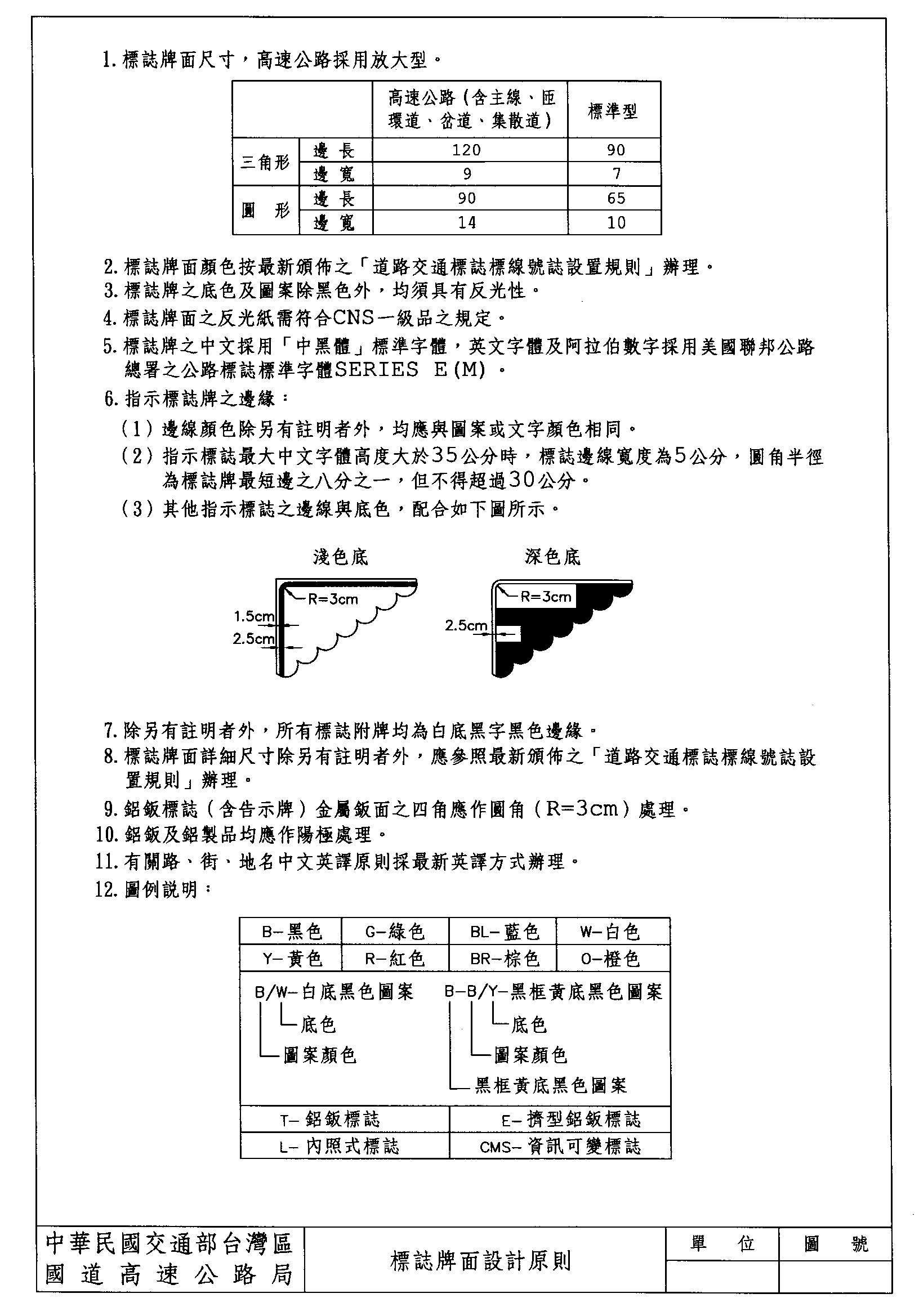

 1.標誌牌面設計原則

 93.02.11

 1  1
 二、警告標誌

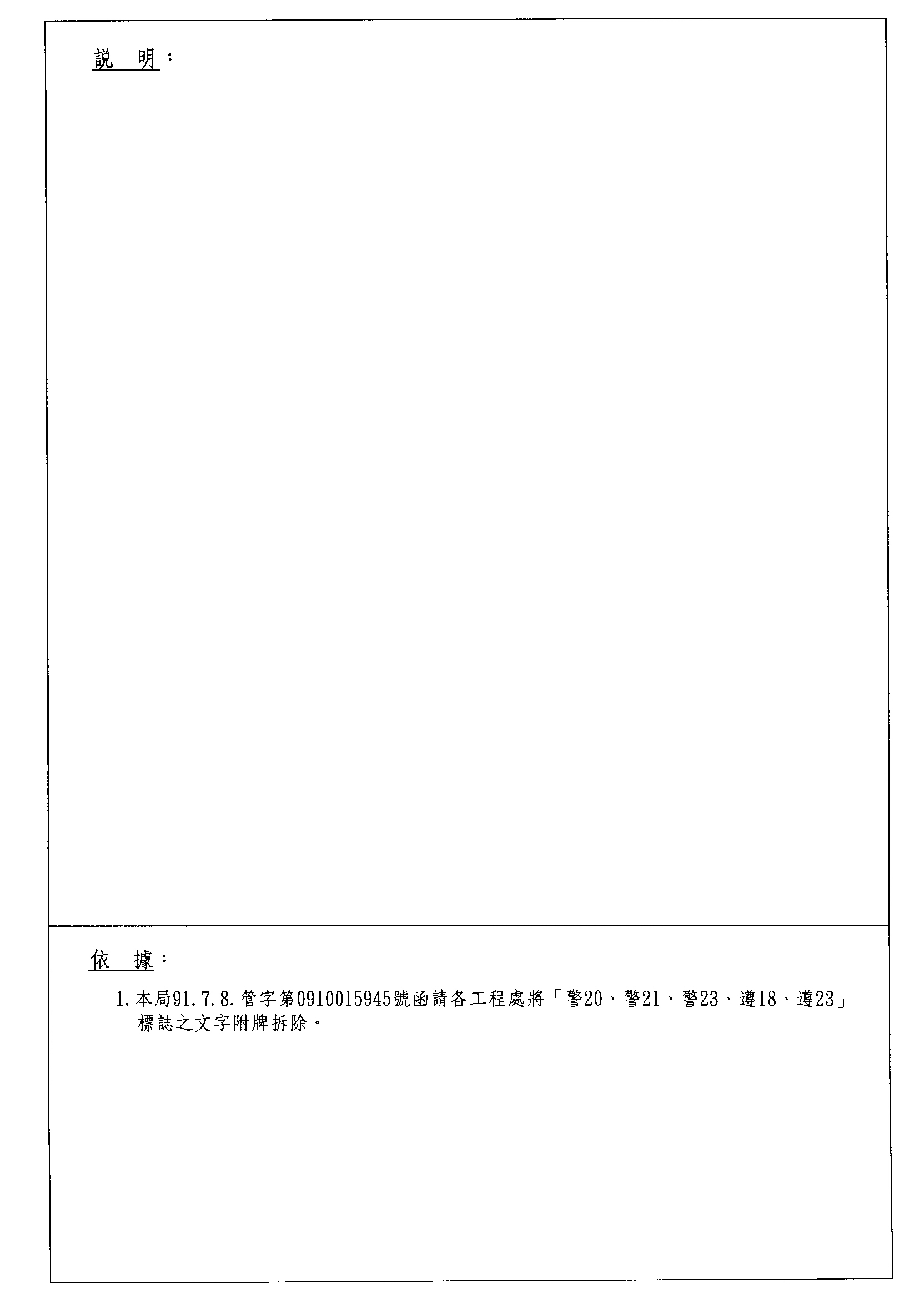

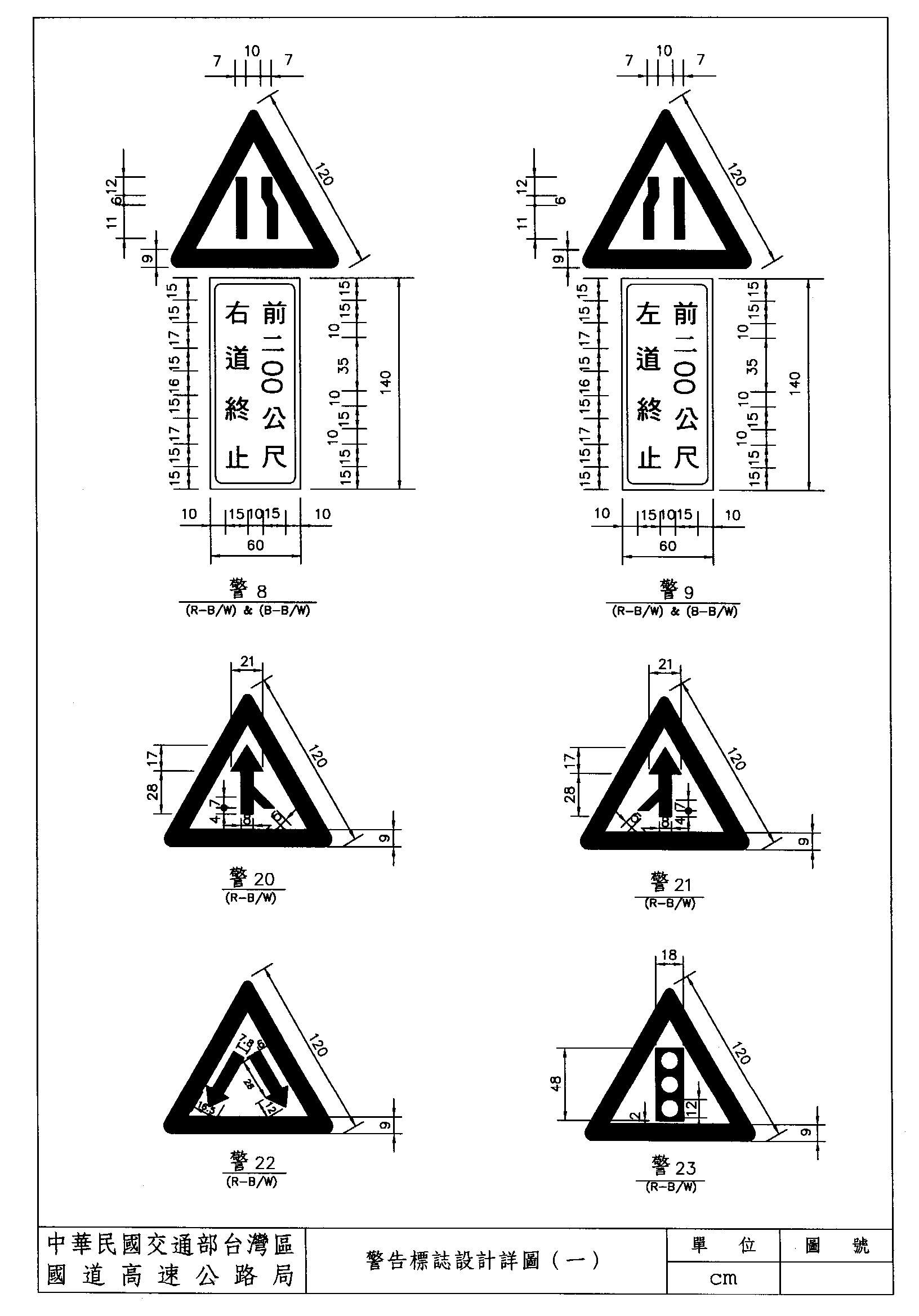

 1.警告標誌 (一)

 93.02.11

 11-1 1

91.7.8.文字附牌拆除-1
管字第0910015945號

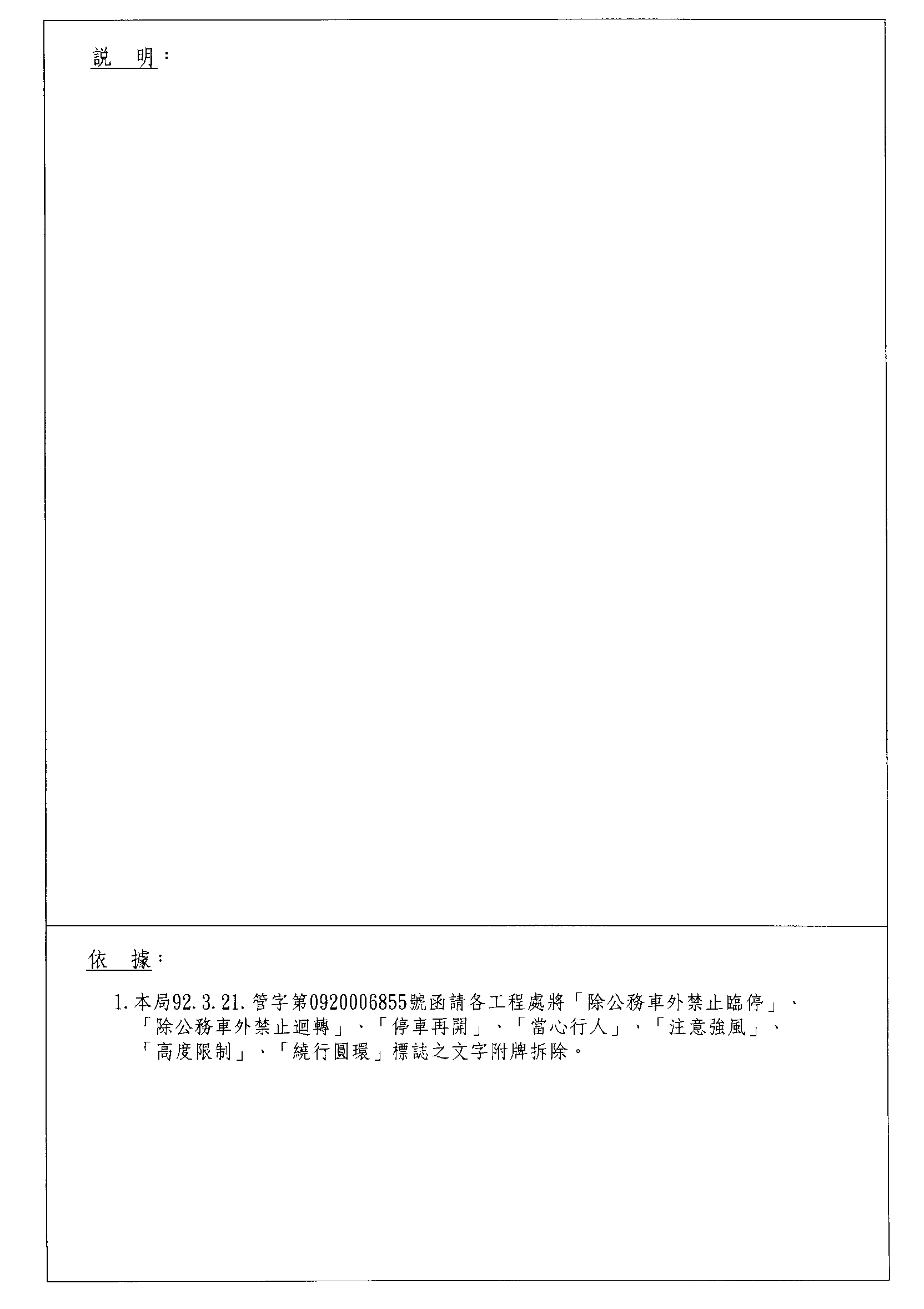

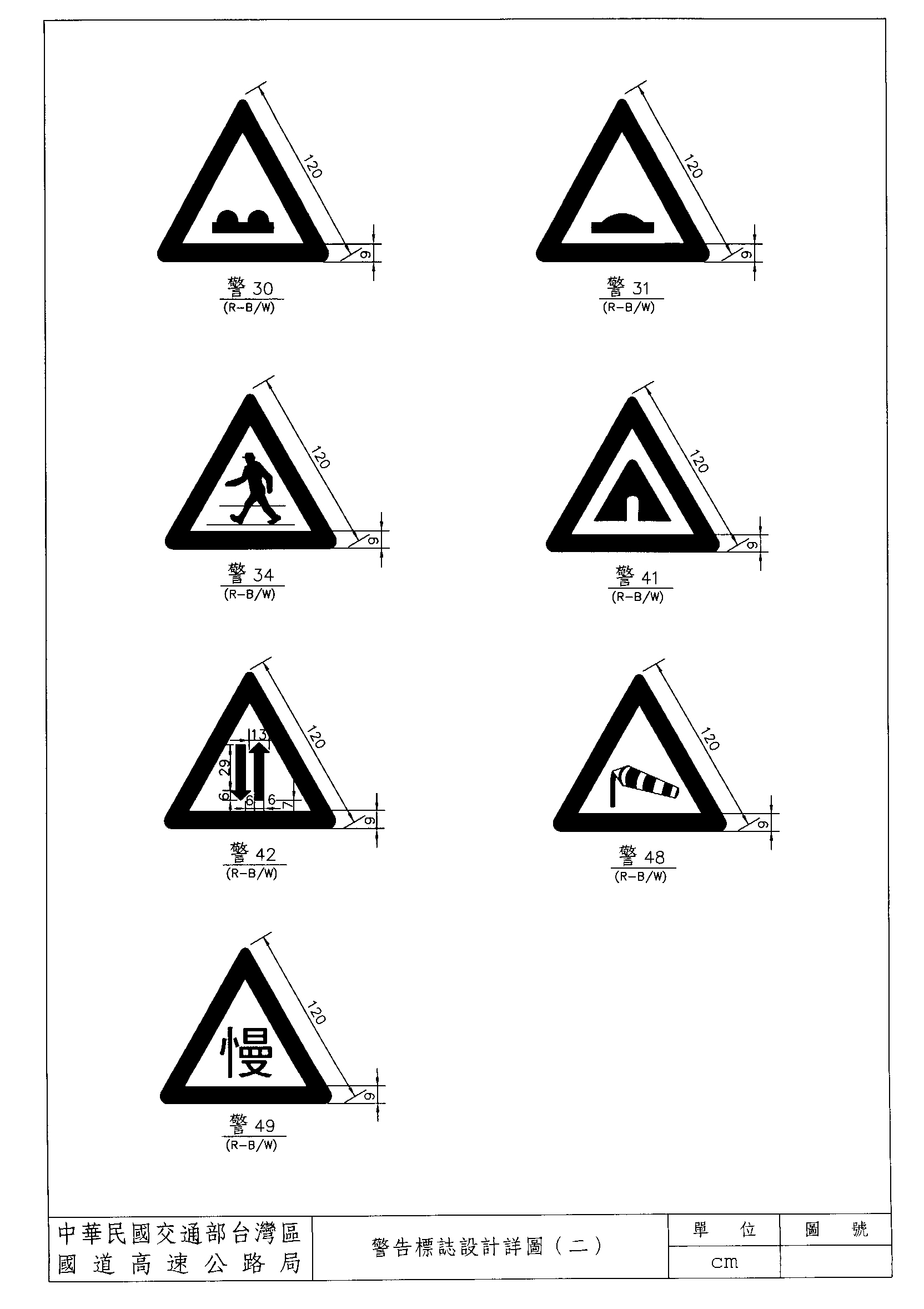

 2.警告標誌 (二)

 93.02.11

 22-1 2 文字附牌拆除-2
管字第0920006855號
 三、禁制標誌

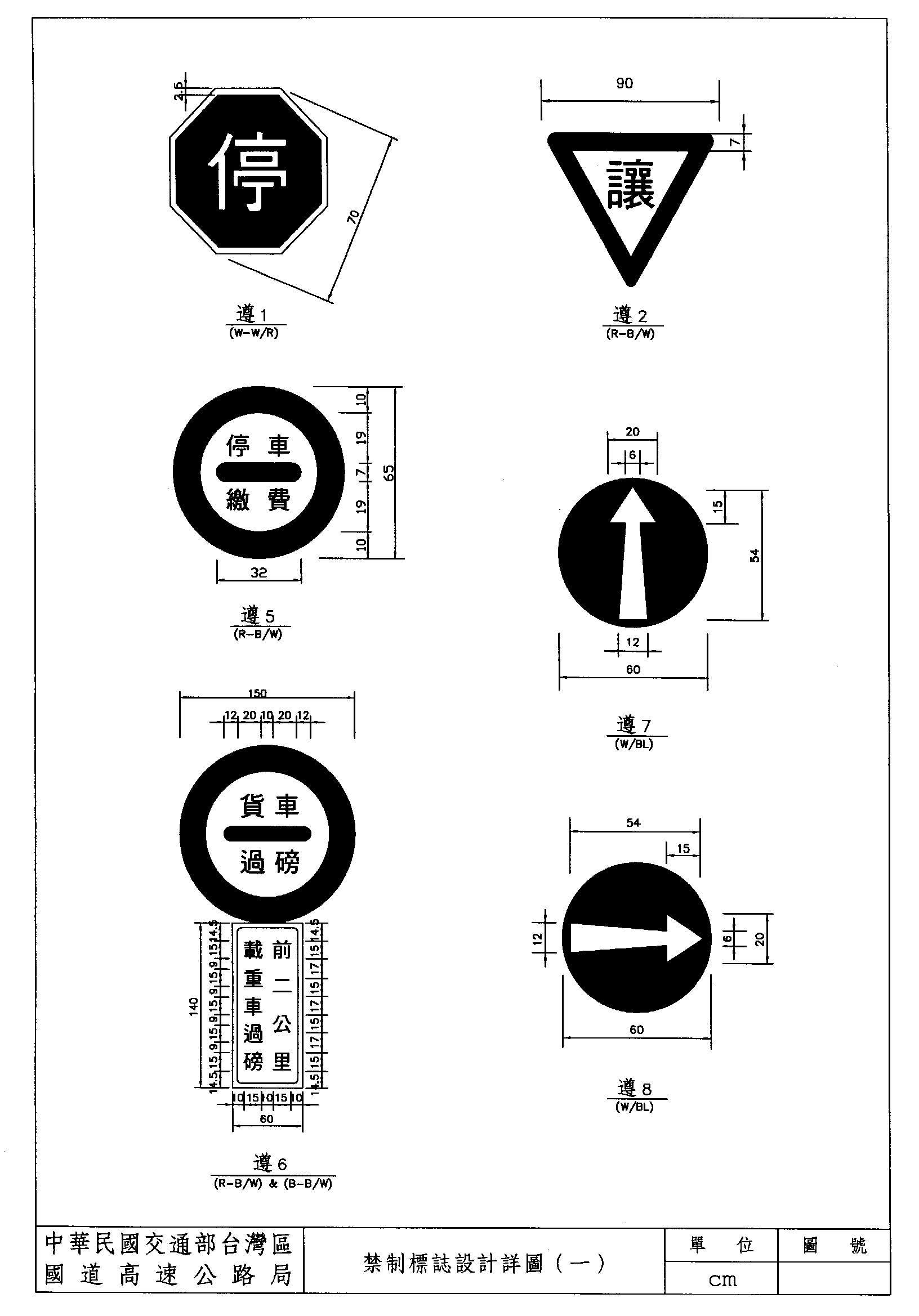

 1.禁制標誌 (一)

 93.02.11

 1   1

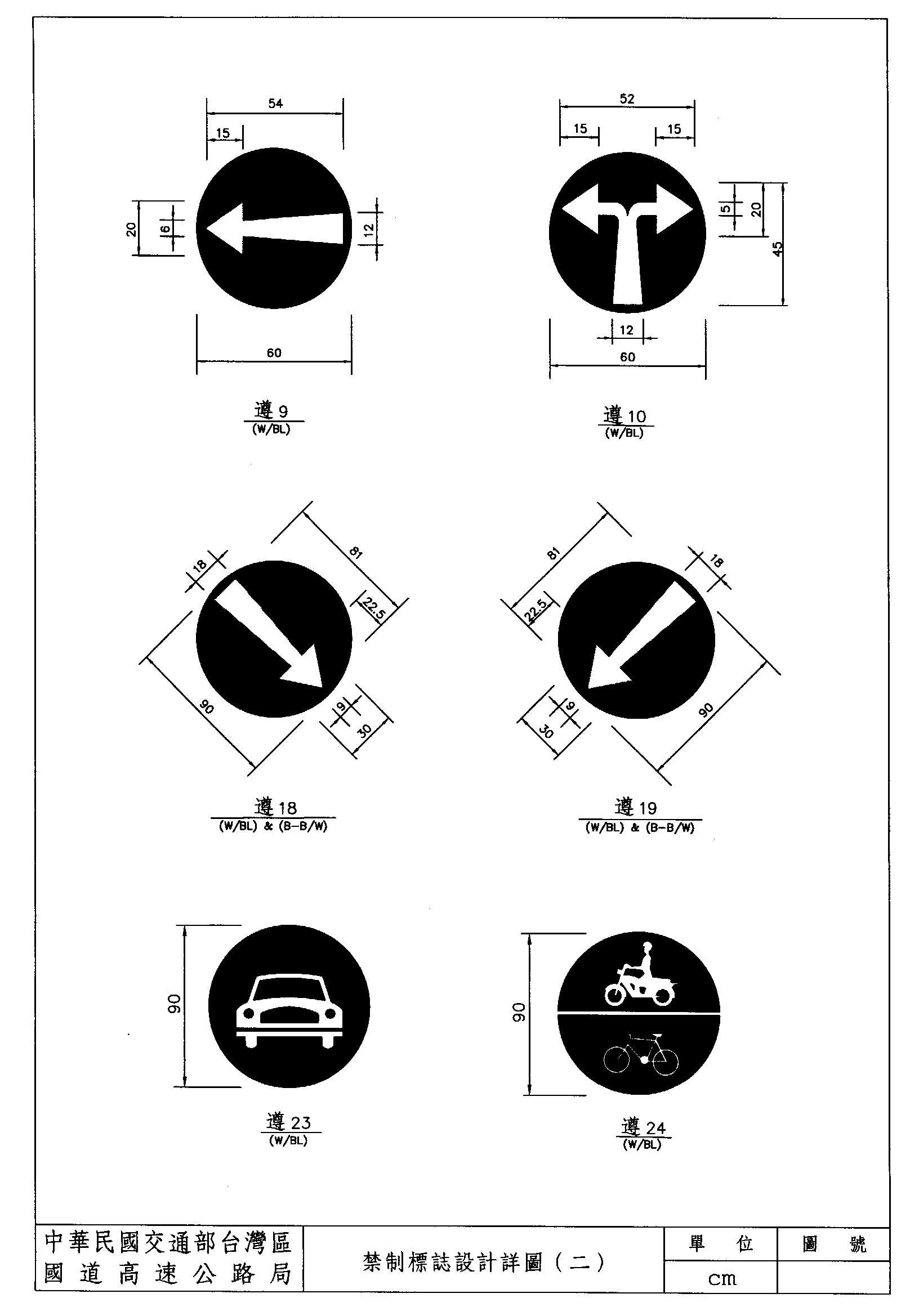

 2.禁制標誌 (二)

 93.02.11

 2  2

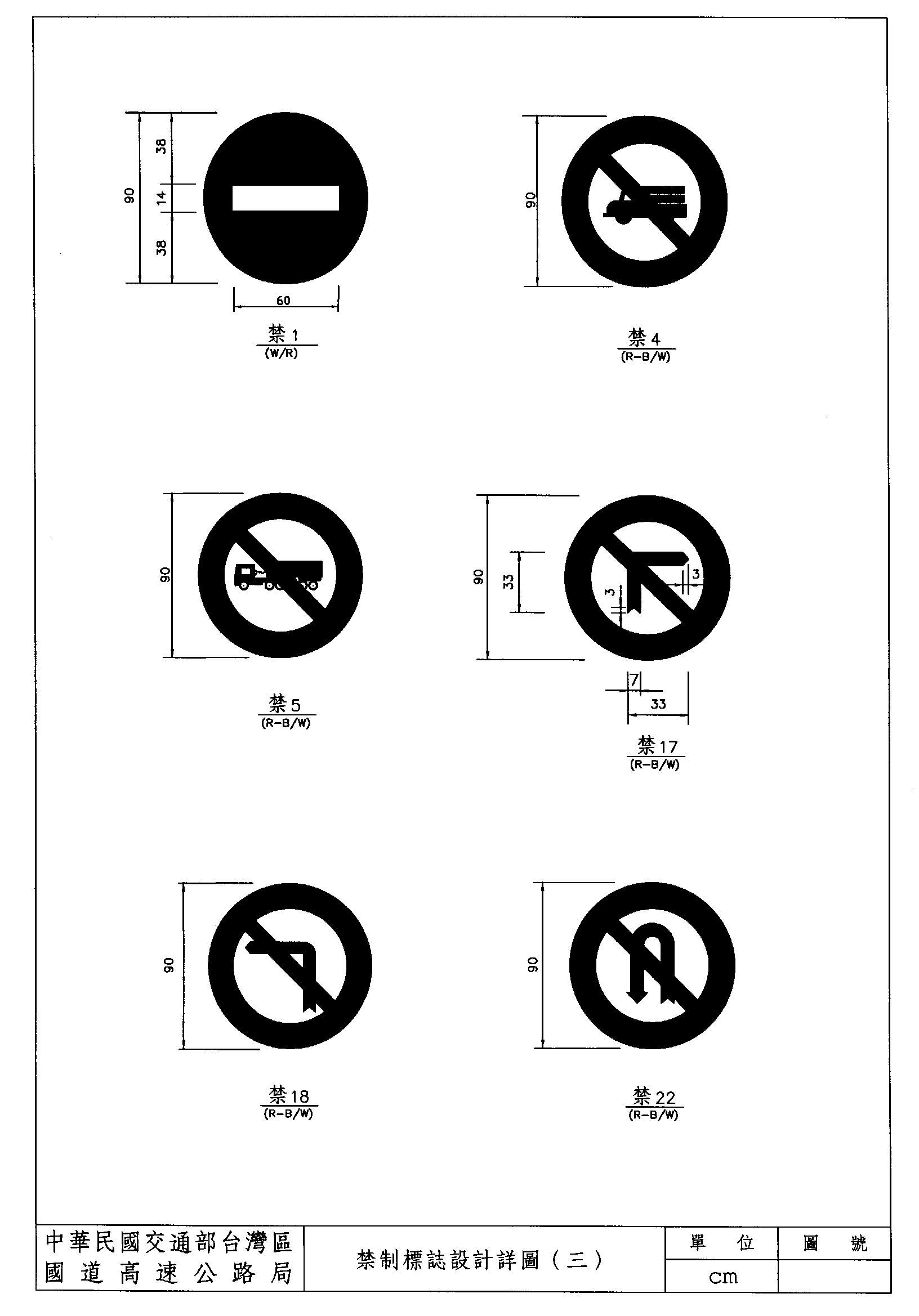

 3.禁制標誌 (三)

 93.02.11

 3  3

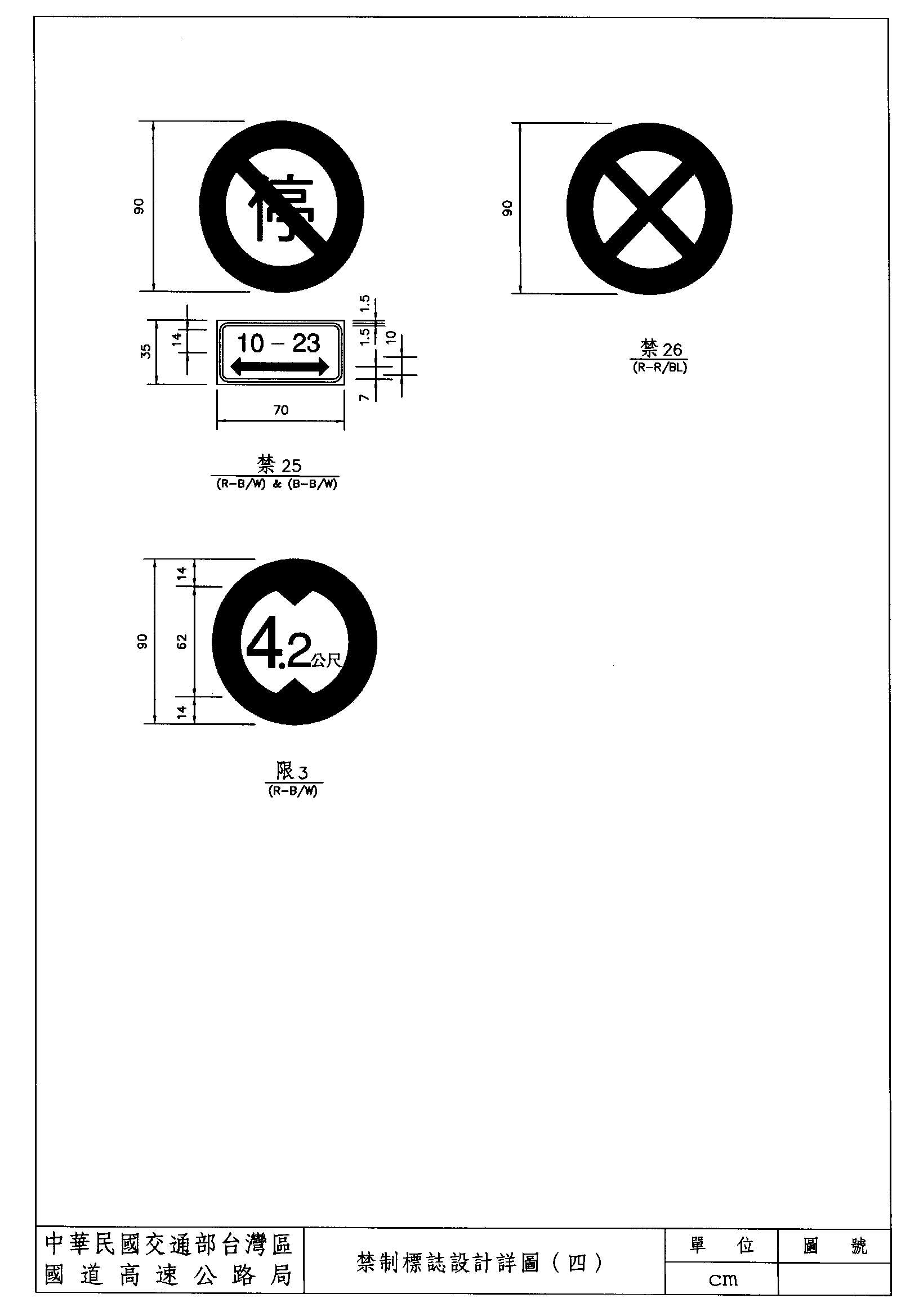

 4.禁制標誌 (四)

 93.02.11

 4  4
 5.速限標誌

 102.11.01

 1  1

86.12.19
管86 字第21446號
92.4.4.國道速限調整
管字第0920007709號
97.12.31修正「其他車種」附牌 管字第0960038347
96.06.01拆除前方主線時速未達80公里限行外側車道
管字第0966004437號

102.11.19管字第1026009348號函

四、指示標誌與告示牌

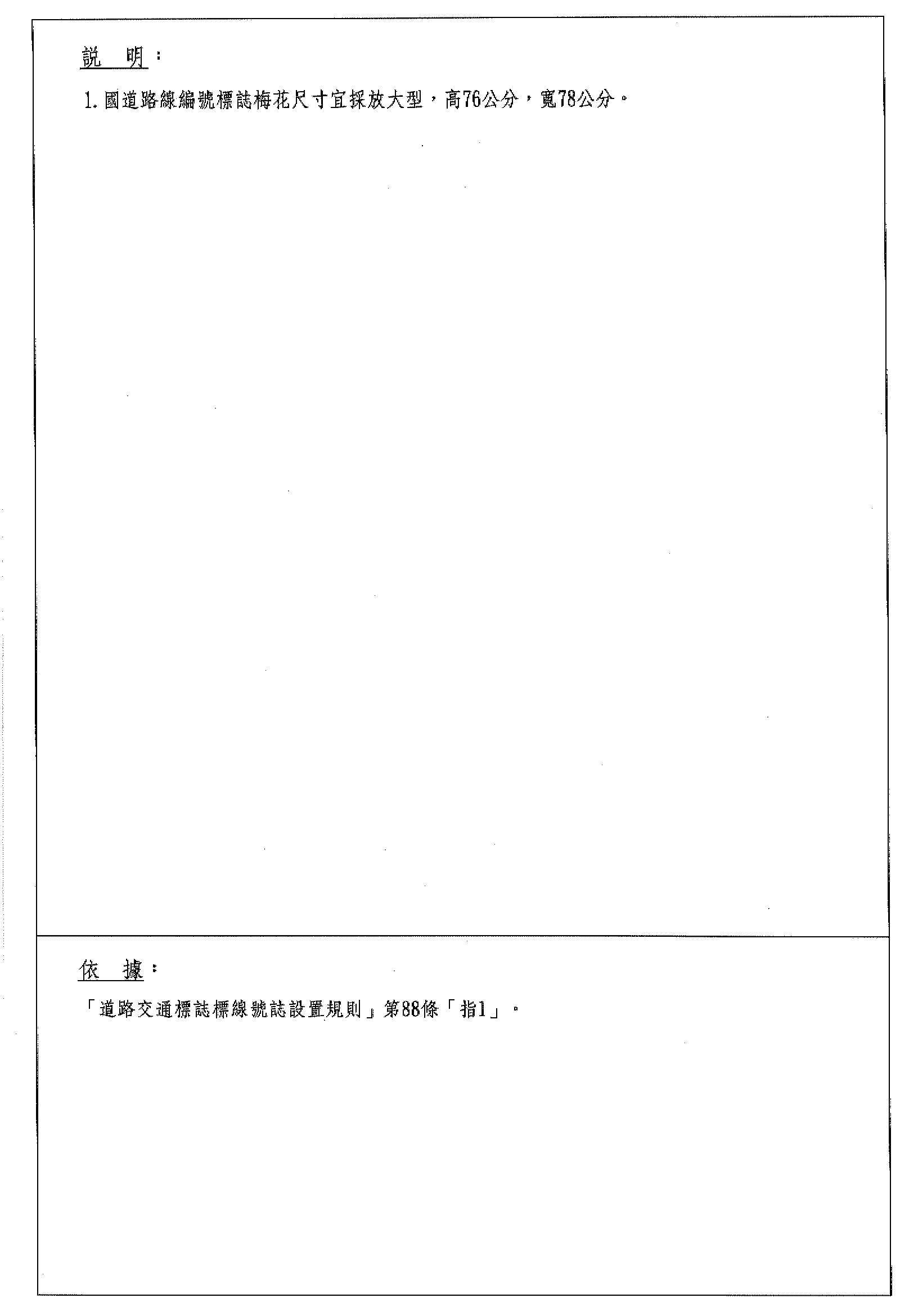

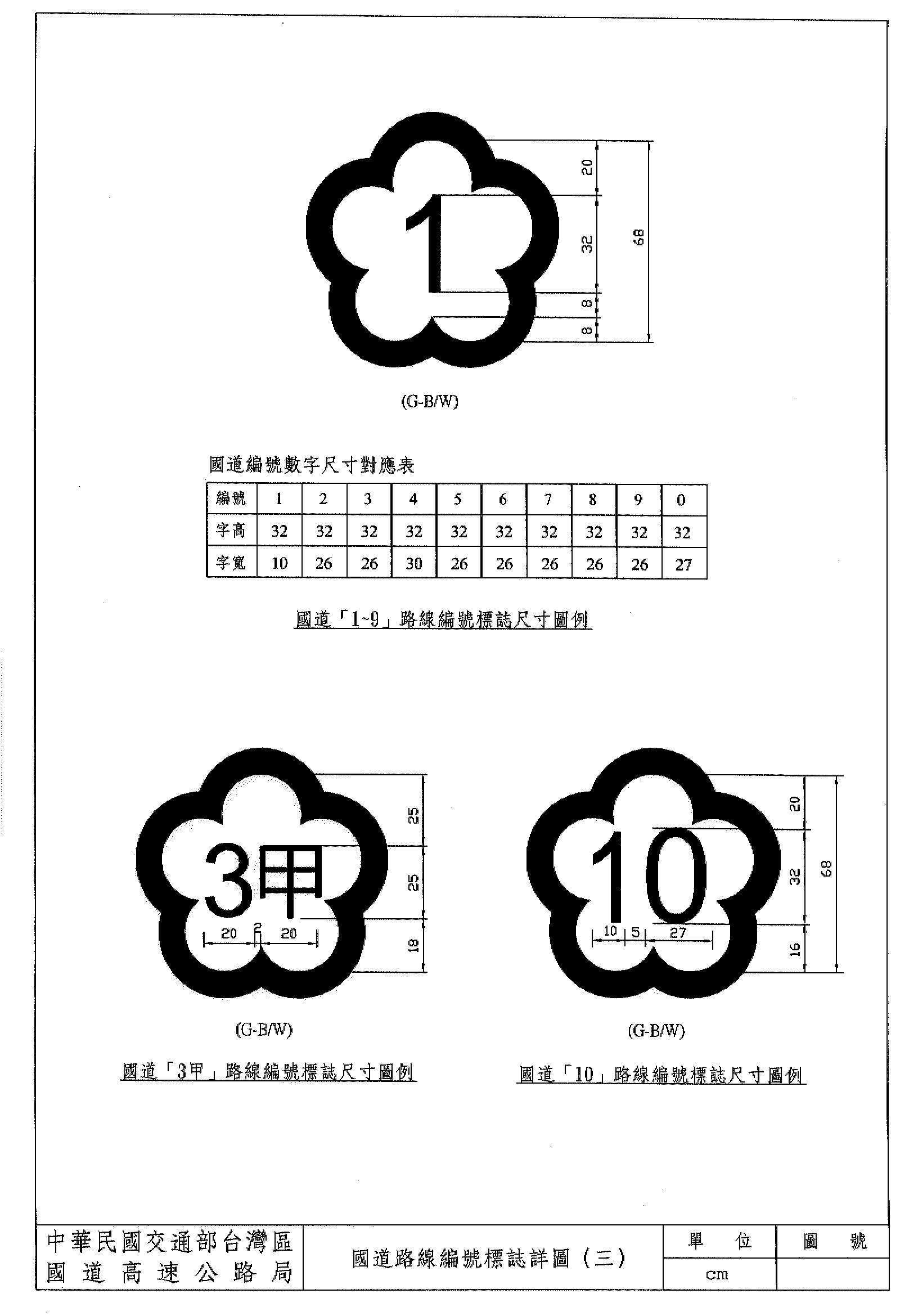

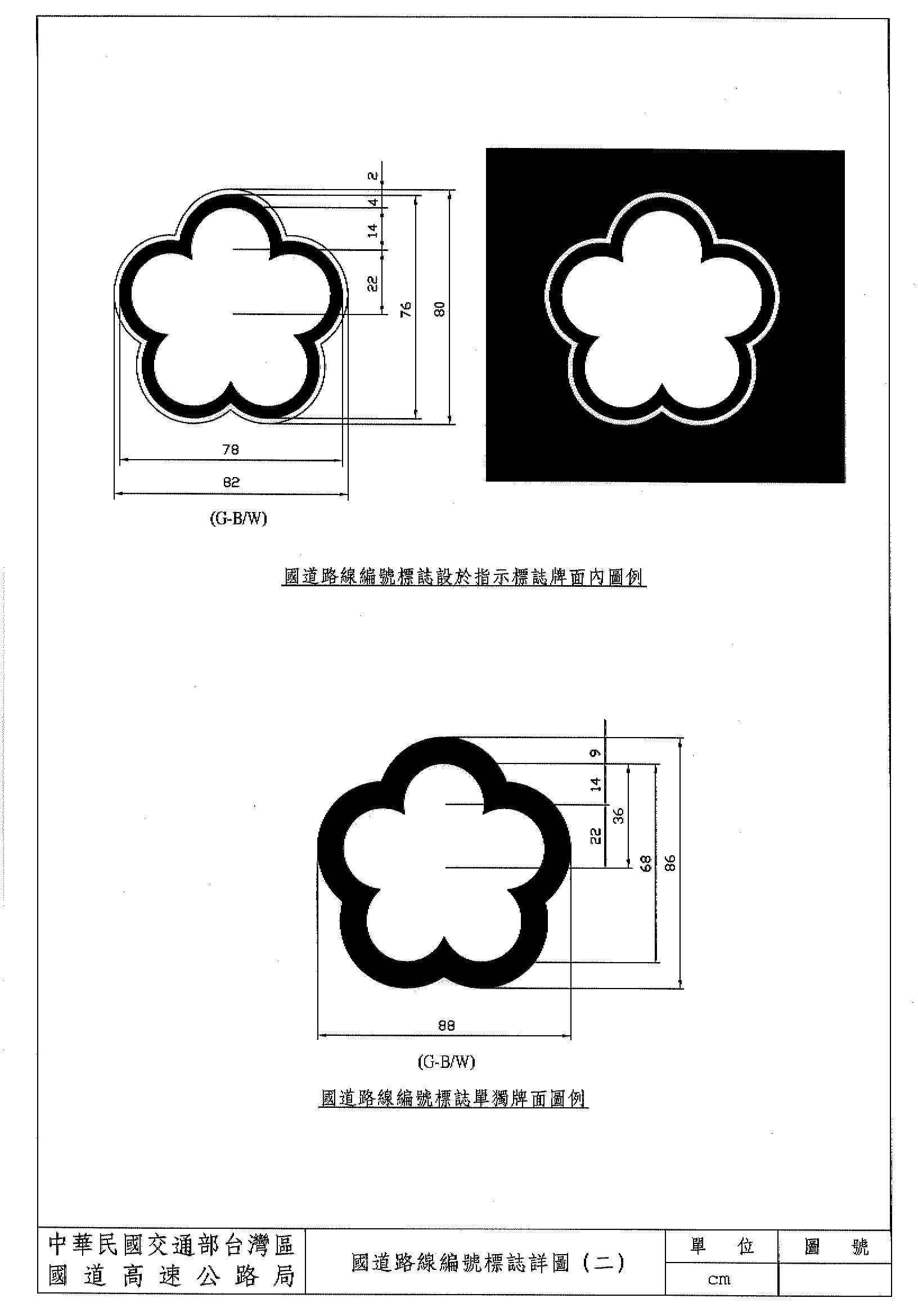

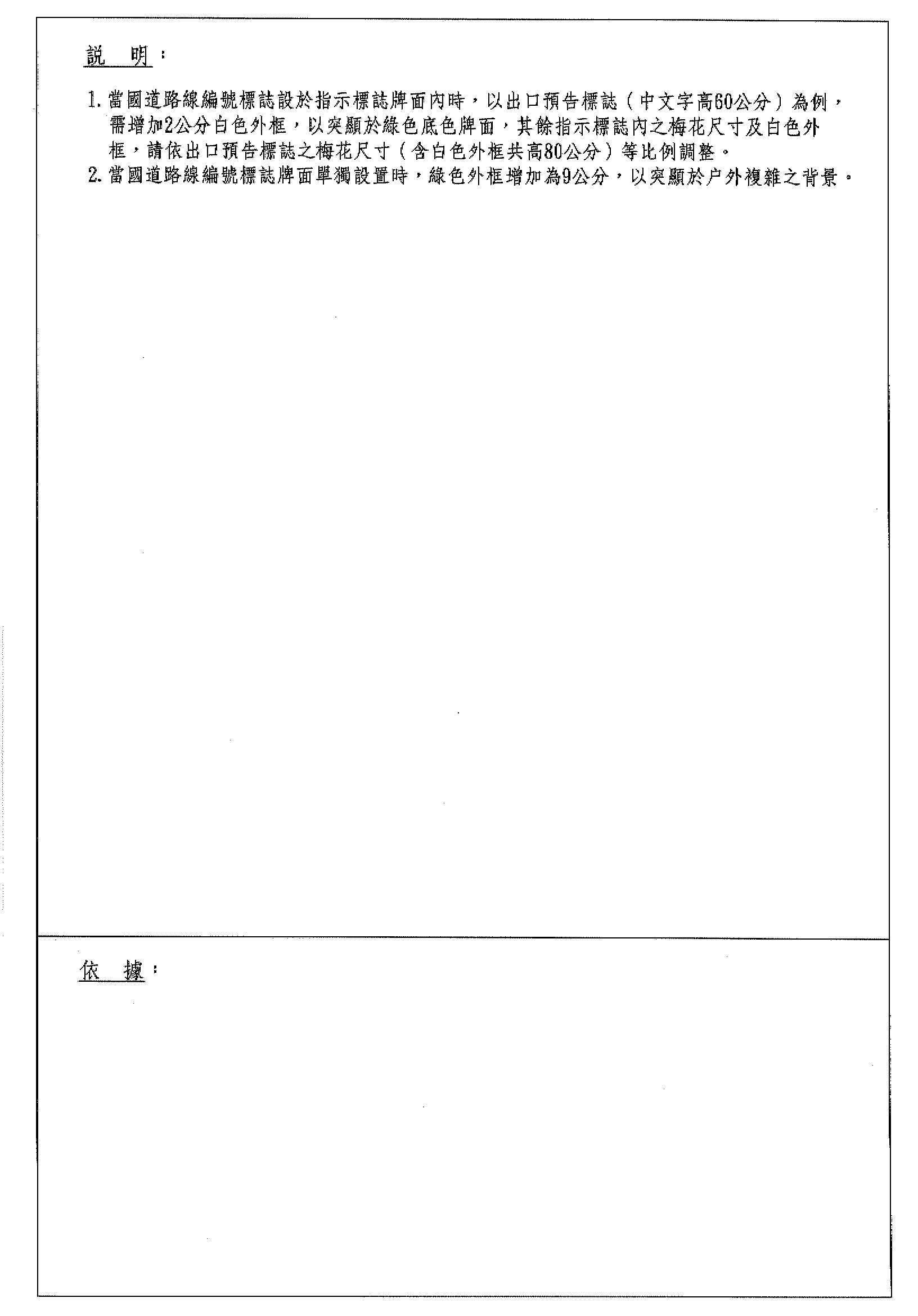

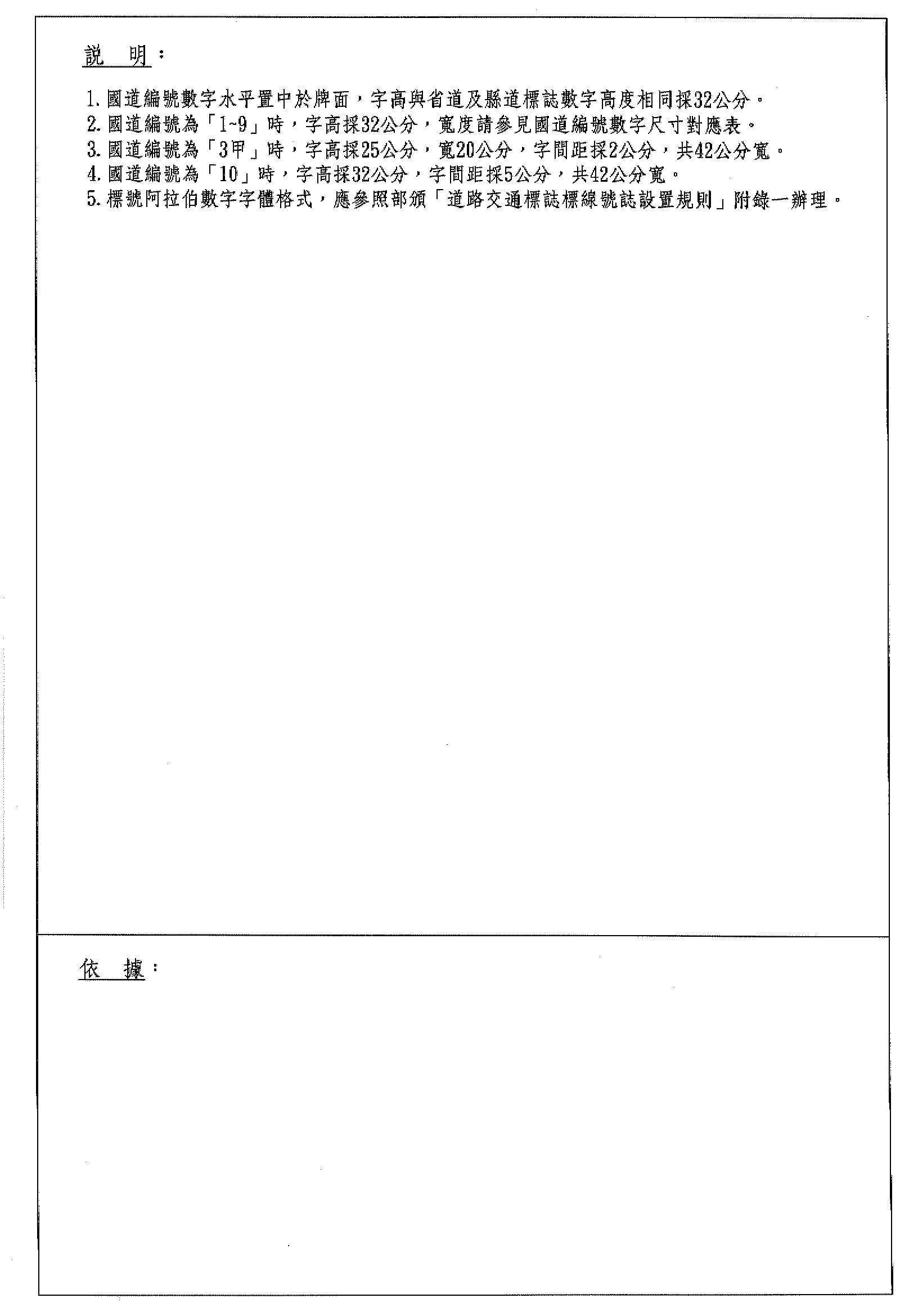

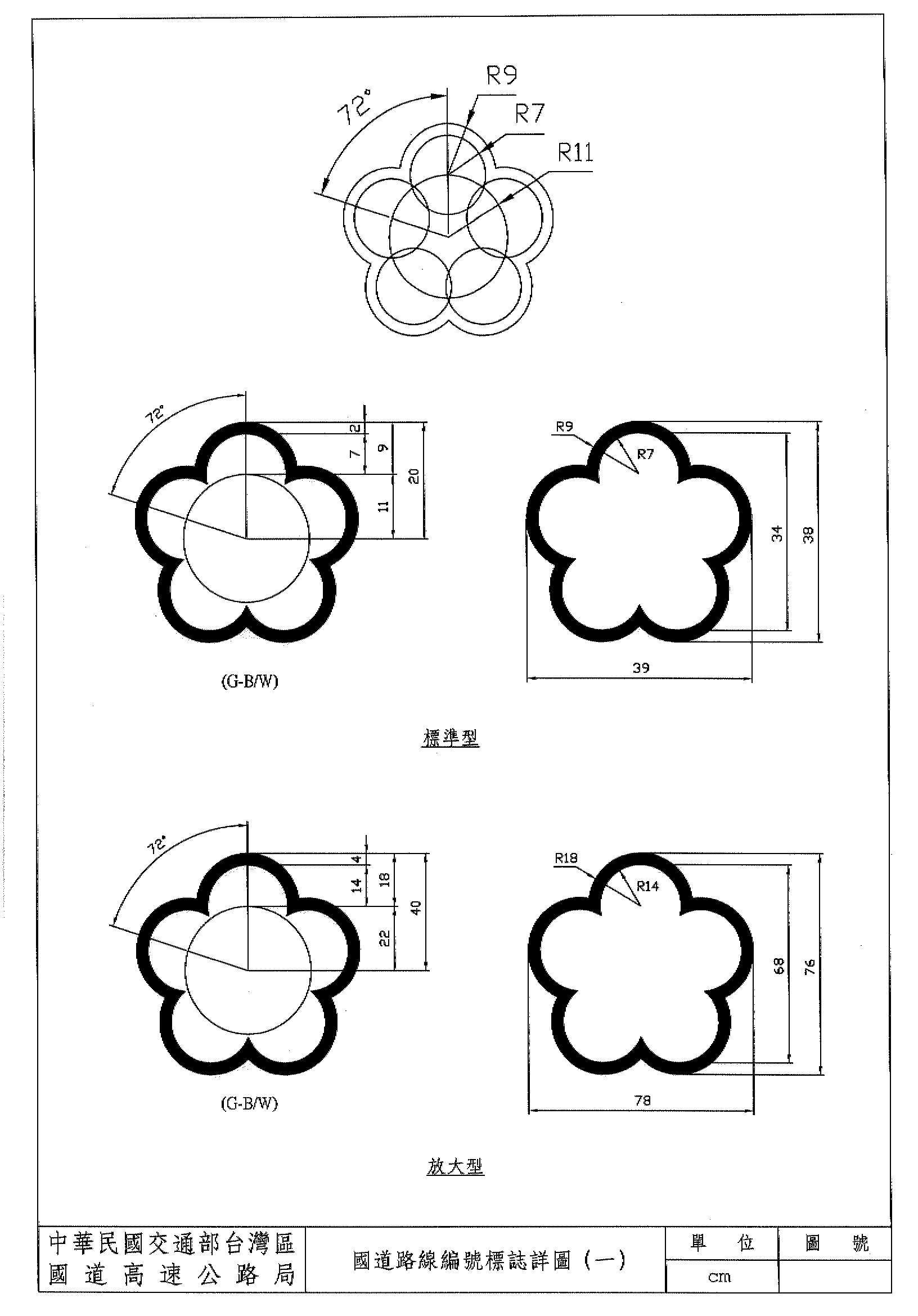

1.國道路線編號標誌

93.02.11

11-1
22-1
33-1
1
2
3
90.11.5
管90 字第23669號
2.省道路線編號標誌

93.02.11

1 1

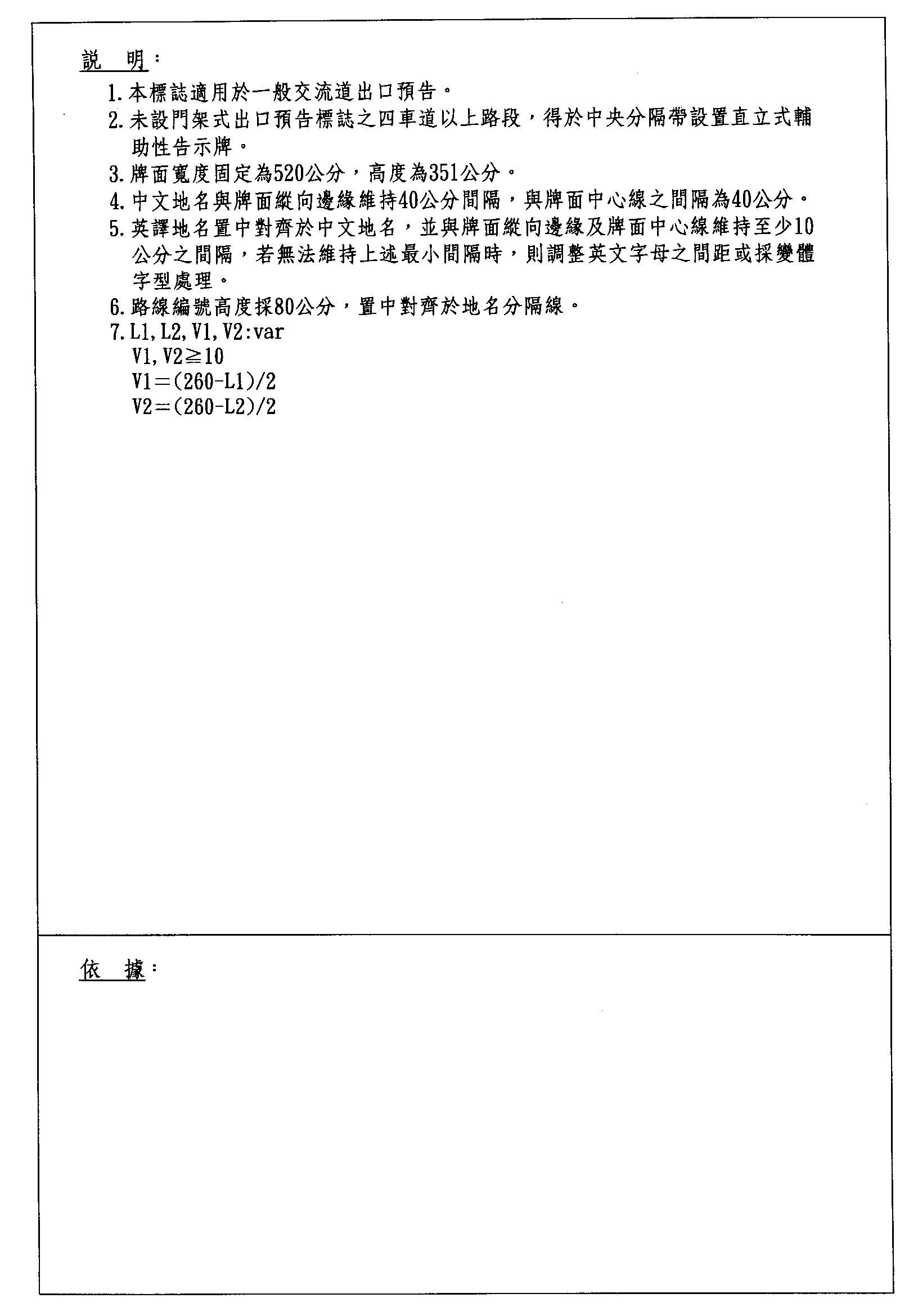

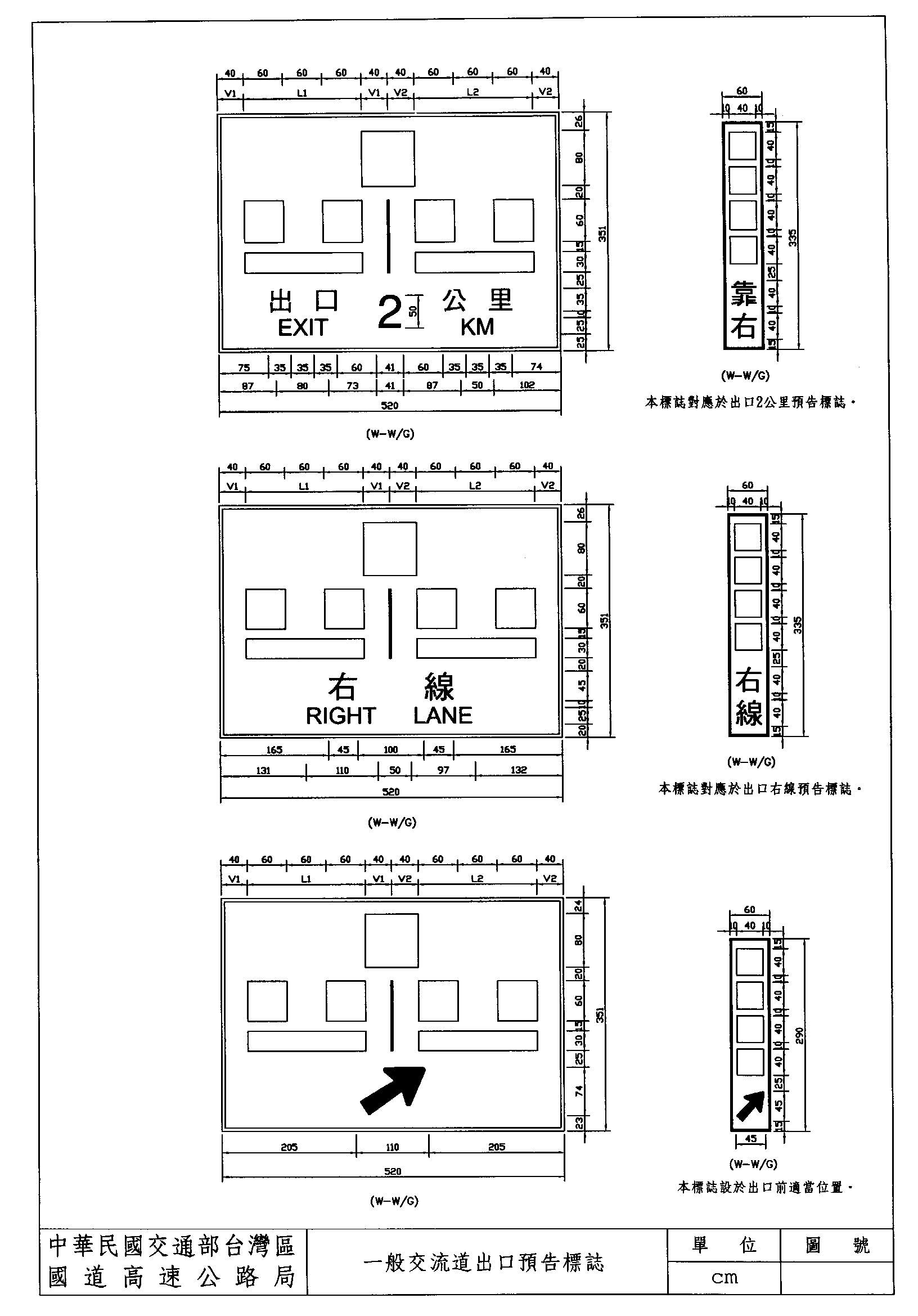

3.高速公路出口預告標誌[一般交流道]

93.02.11

11-12 12

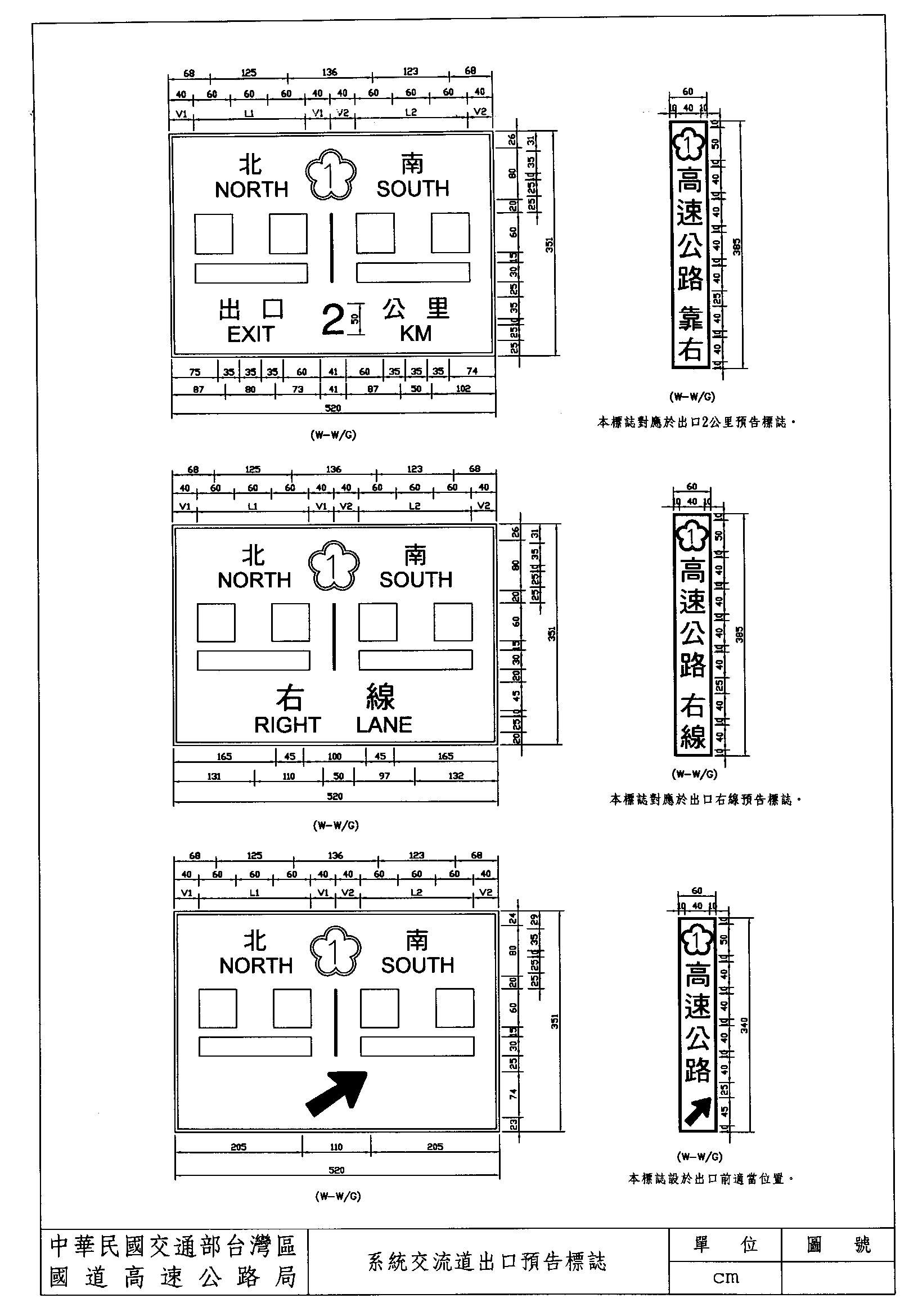

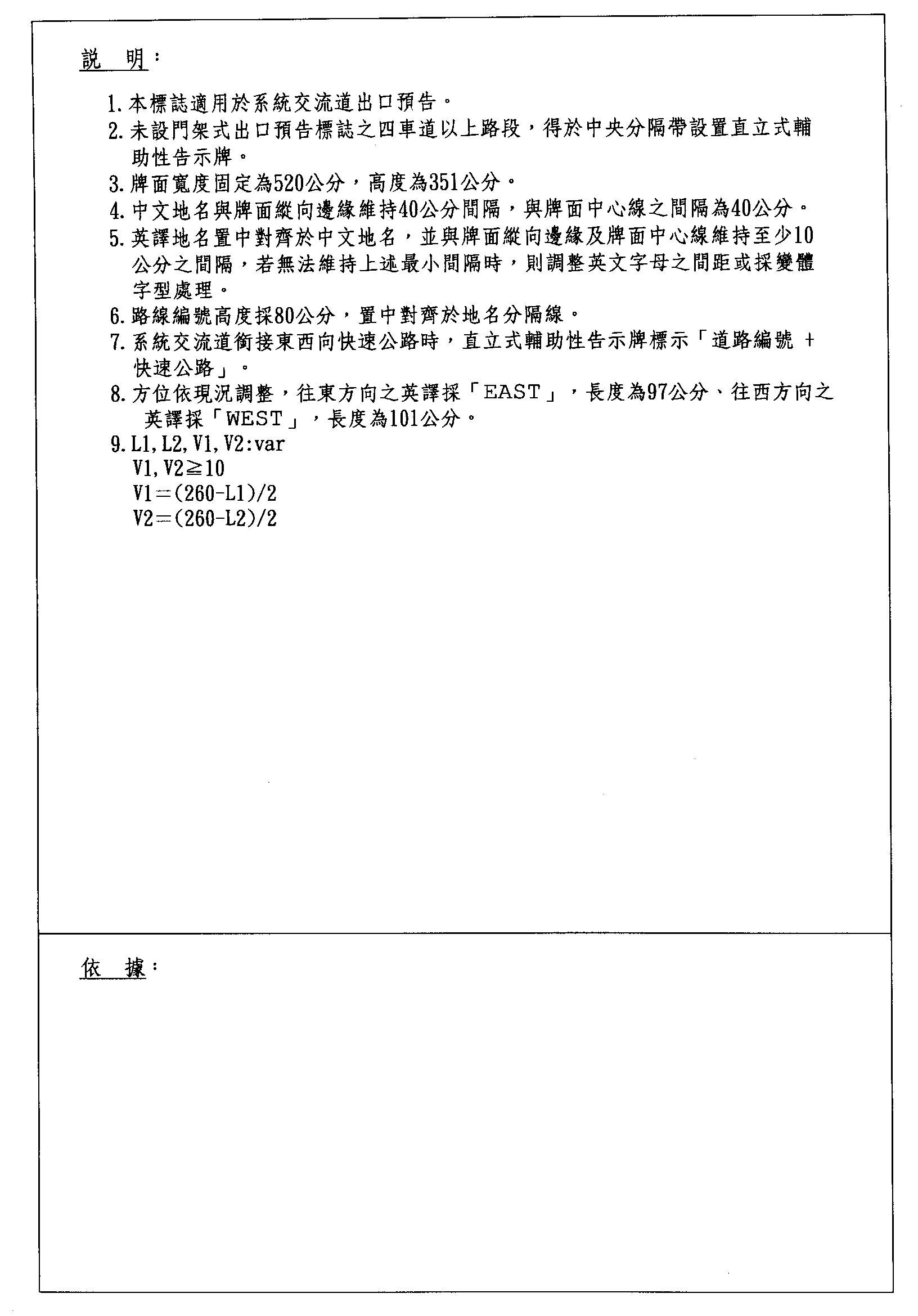

4.高速公路出口預告標誌[系統交流道]

93.02.11

11-1 1

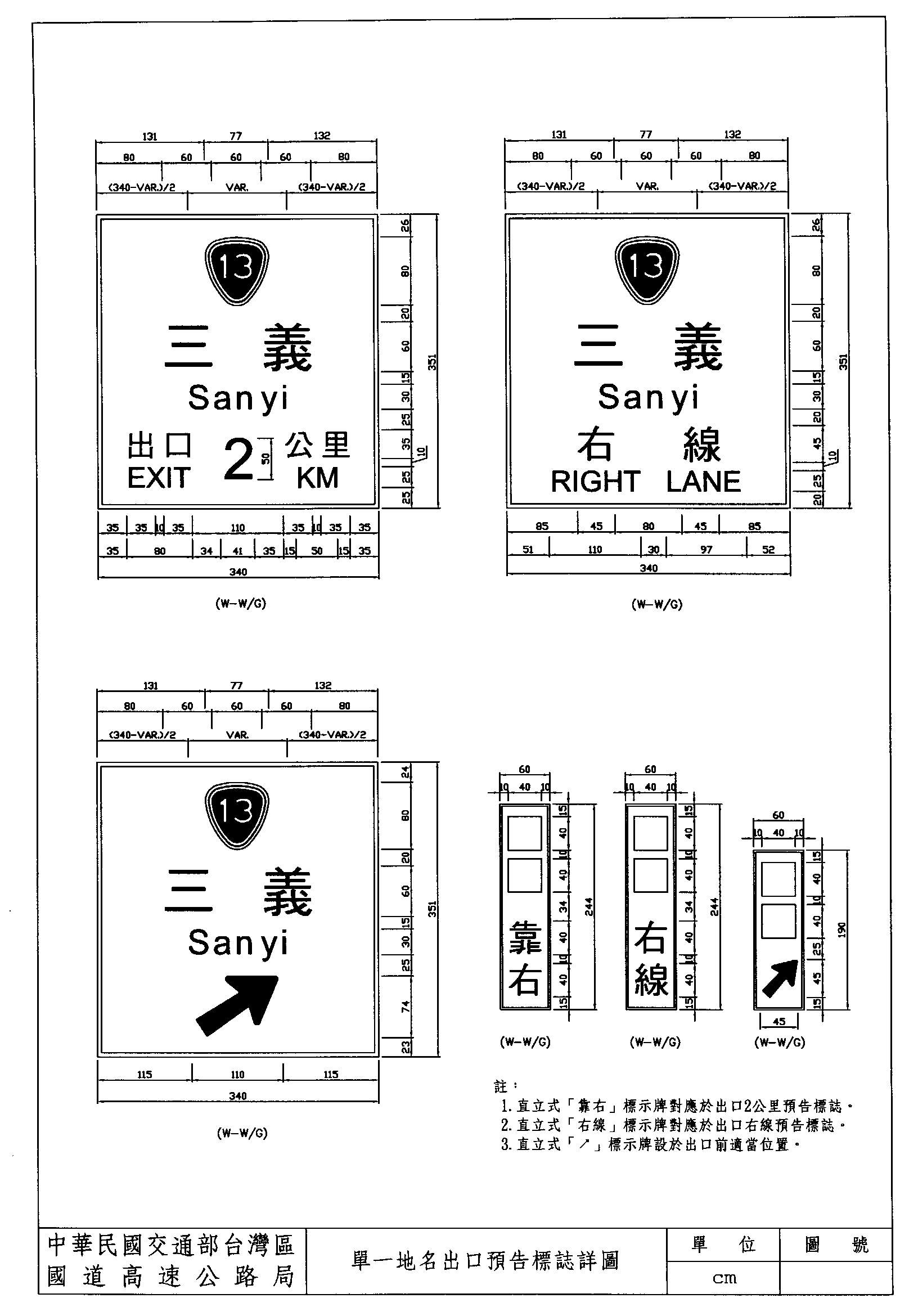

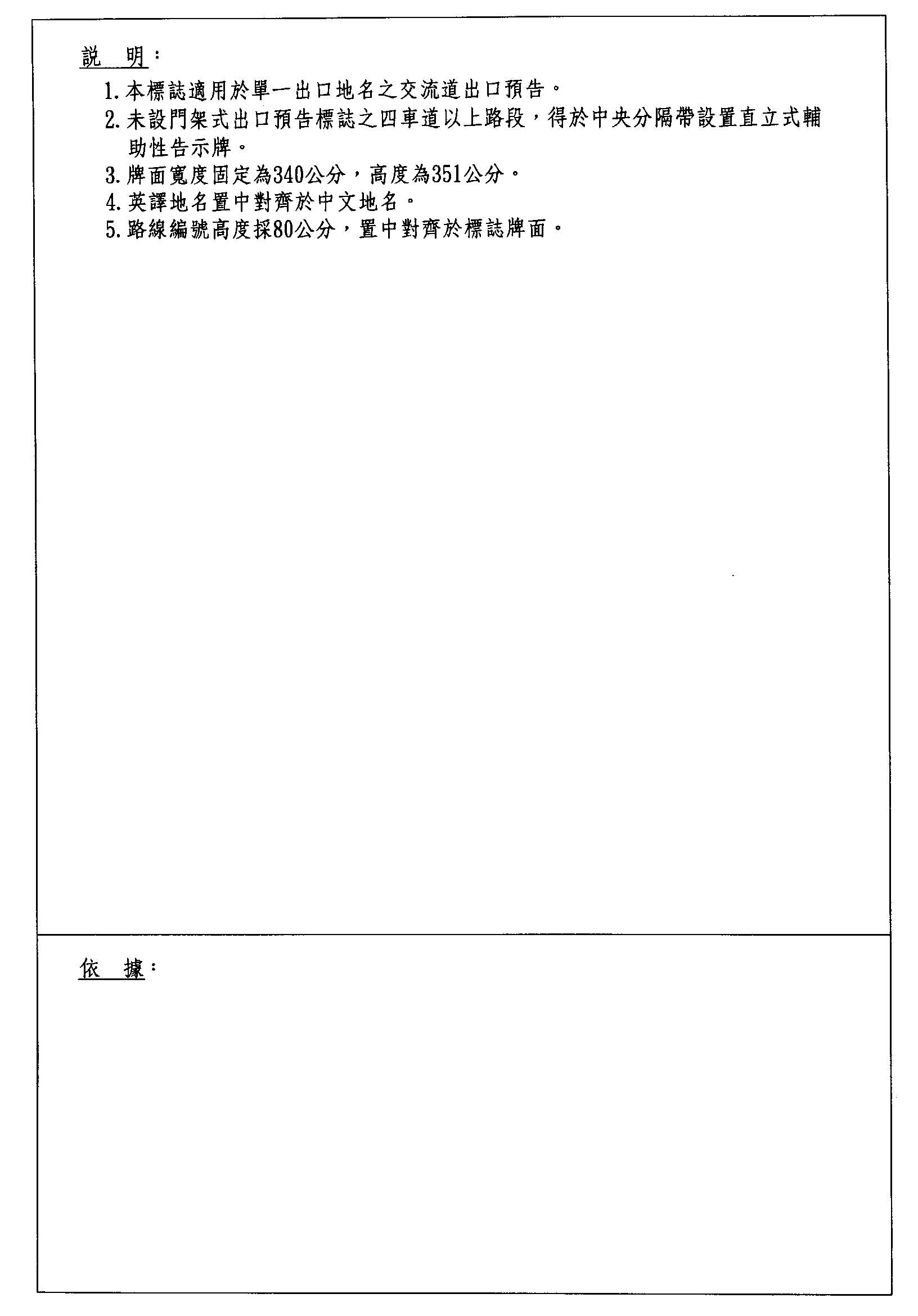

5.高速公路出口預告標誌[單一地名交流道]

93.02.11

11-1 1

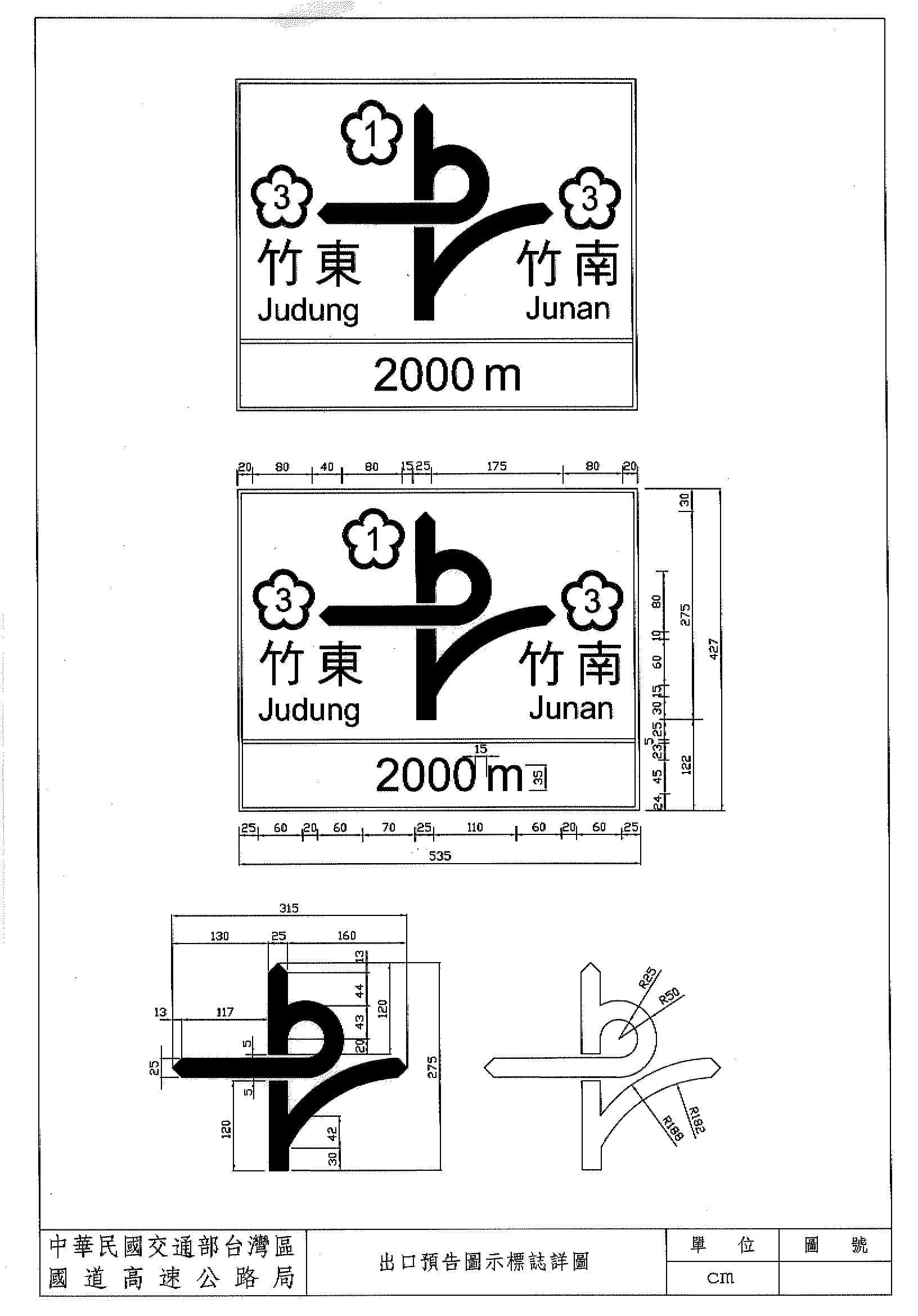

6.高速公路出口預告圖示標誌

93.02.11

1 1

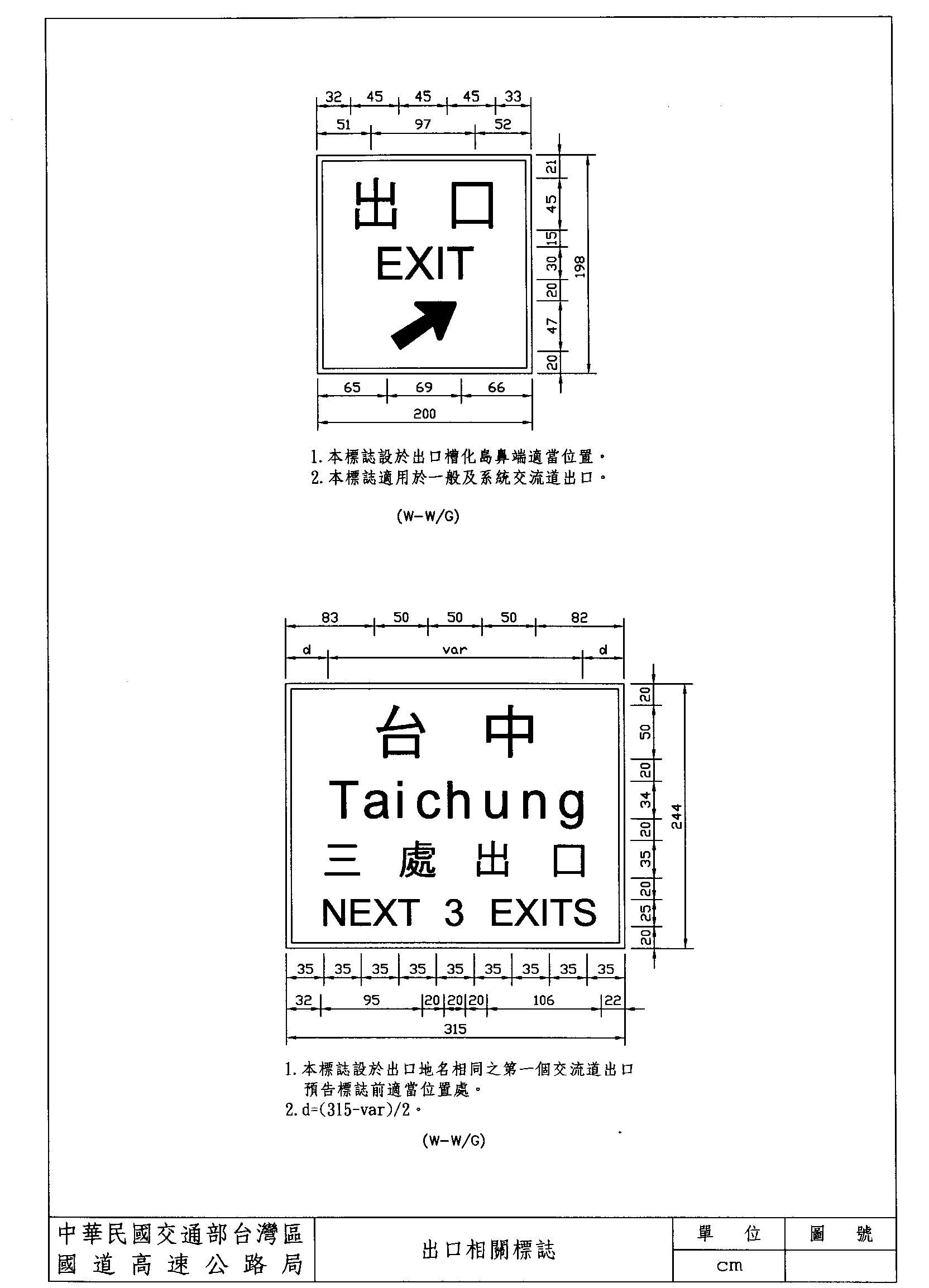

7.出口相關標誌

93.05.07

1 1

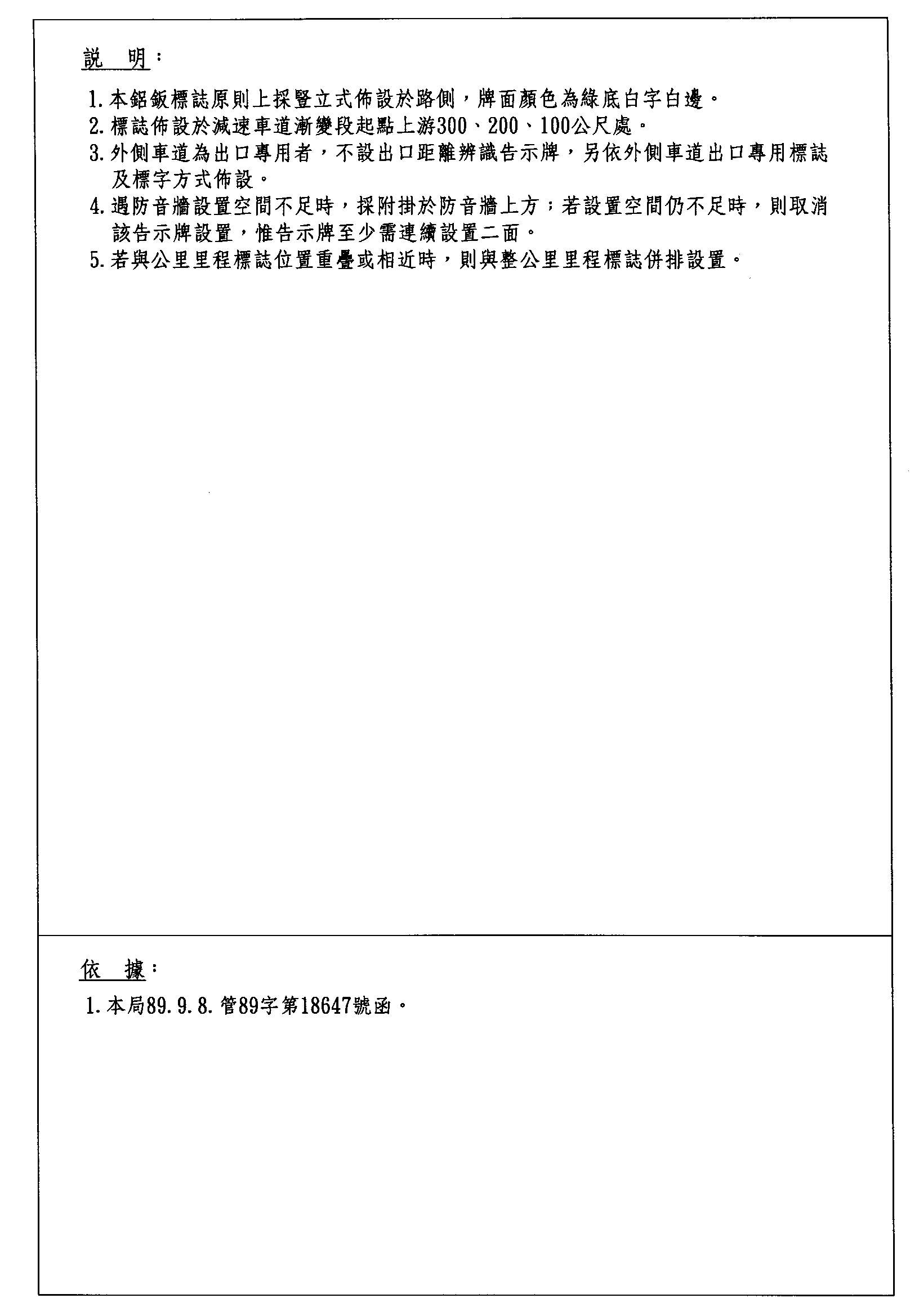

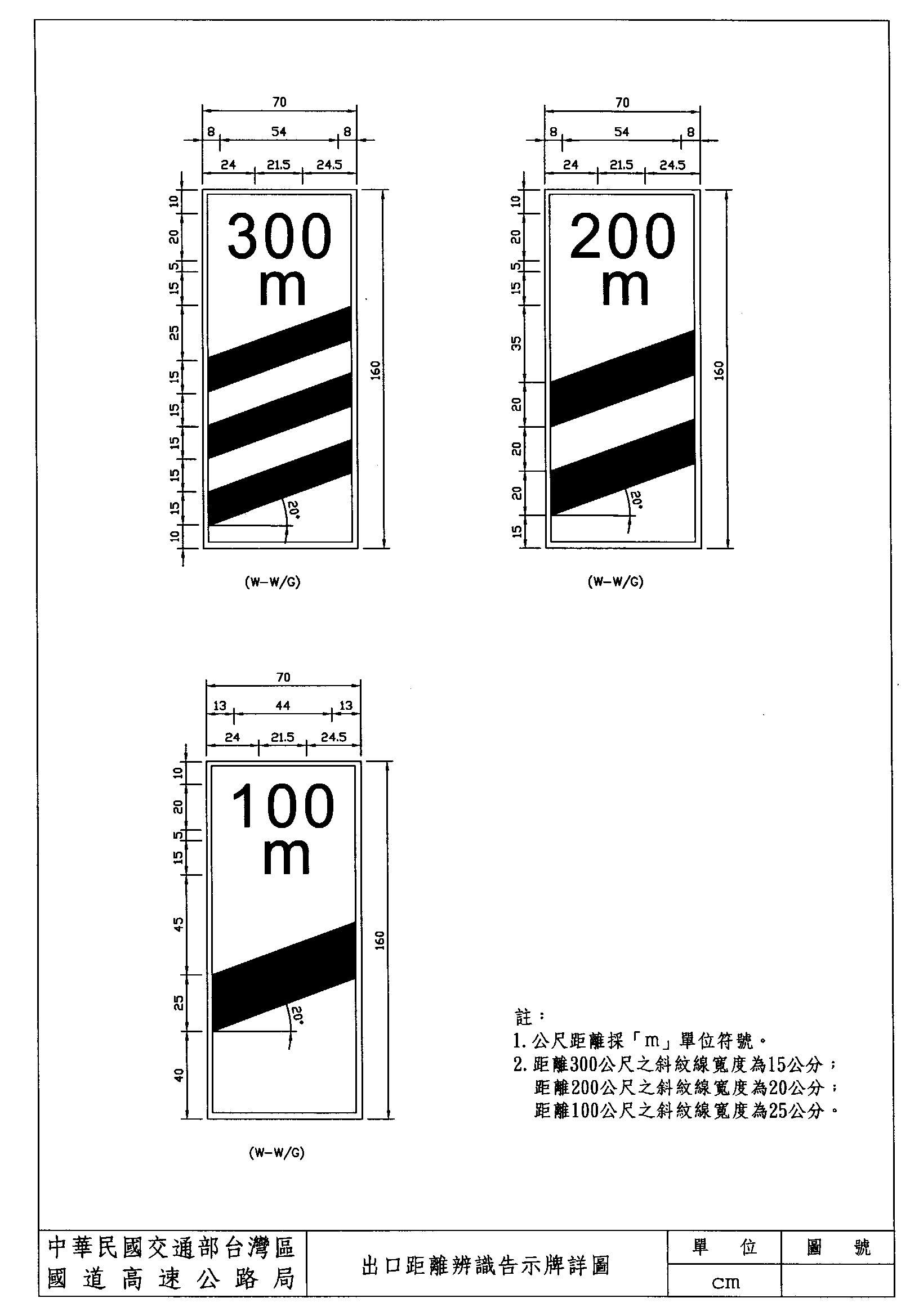

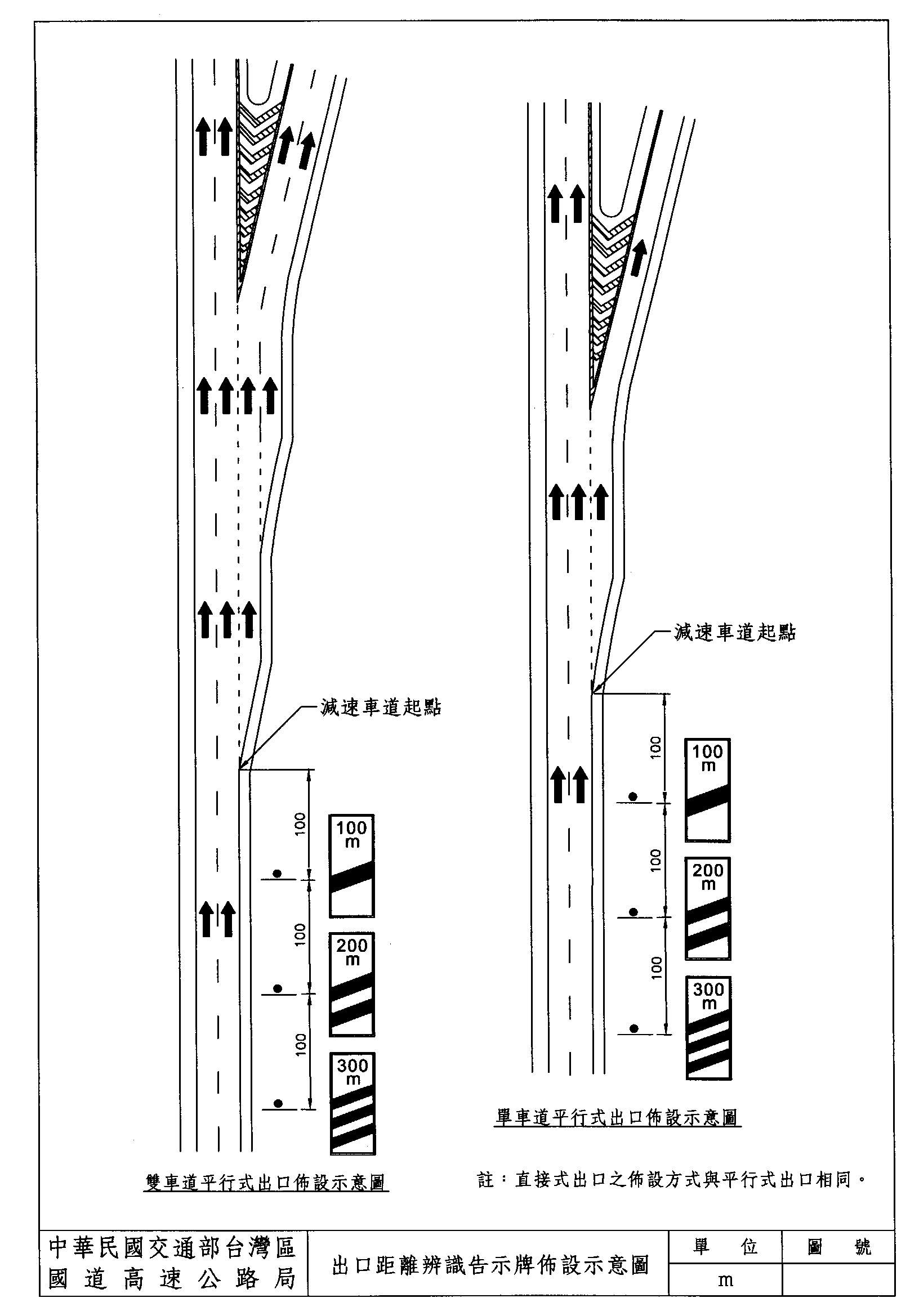

8.出口距離辨識告示牌

93.02.11

11-1
2
1
2
89.9.8
管89 字第18647號

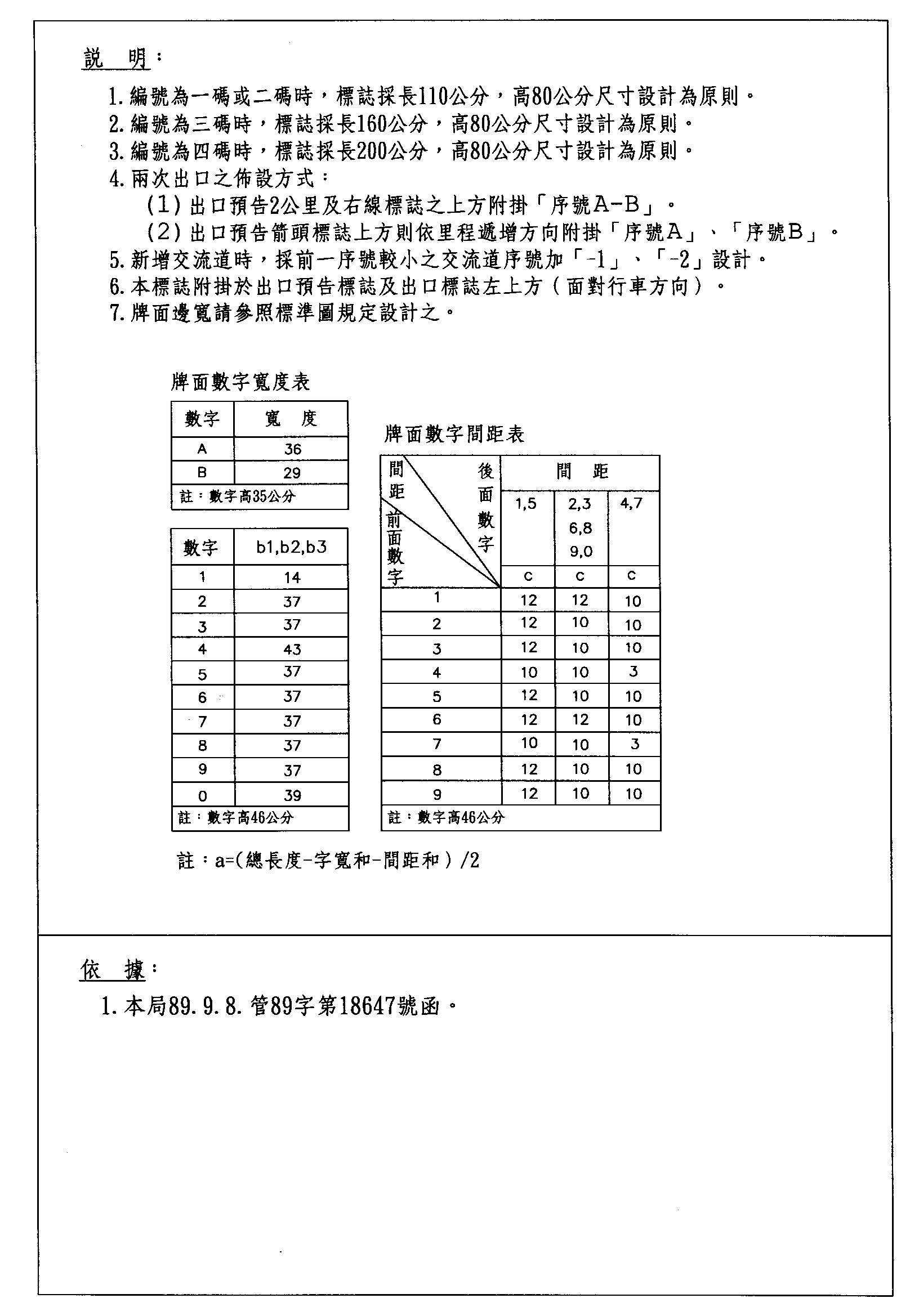

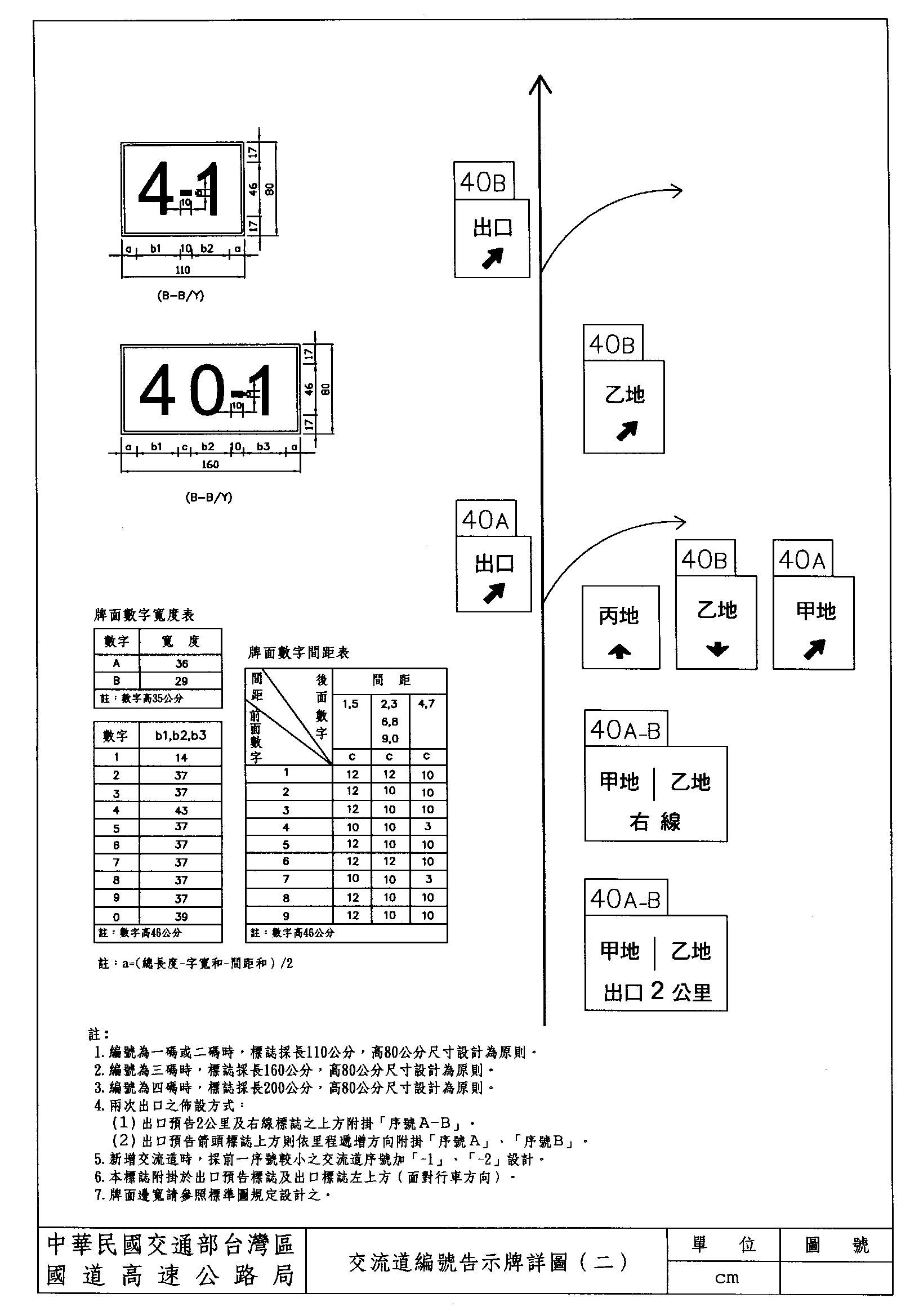

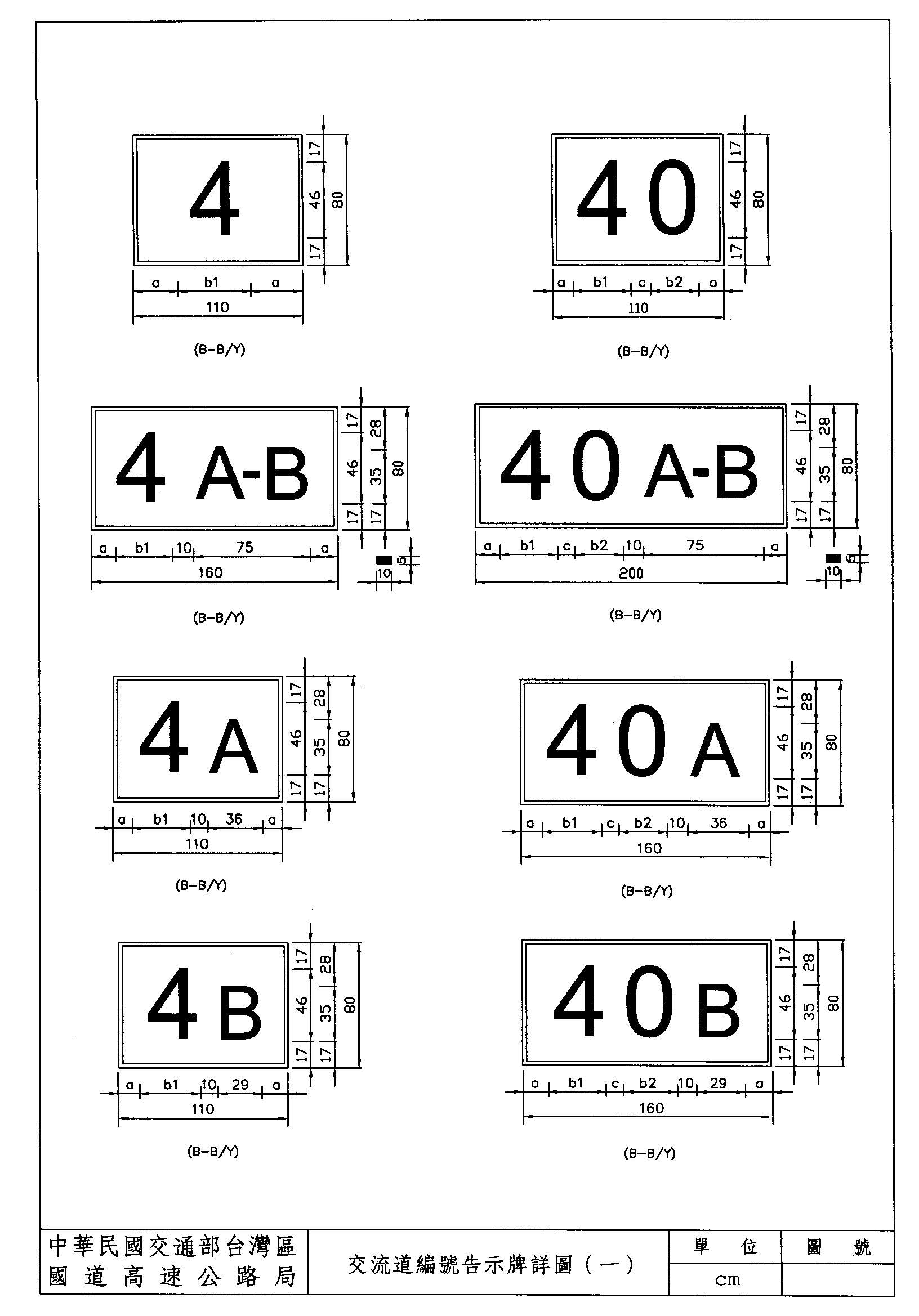

9 交流道編號告示牌

93.02.11

11-1
2
1
2
89.9.8.試辦事宜
管89字第 18647號
93.9.1.停止試辦
(1)93.6.16.交路字第930006327號
(2)93.6.17.管字第0930015492號

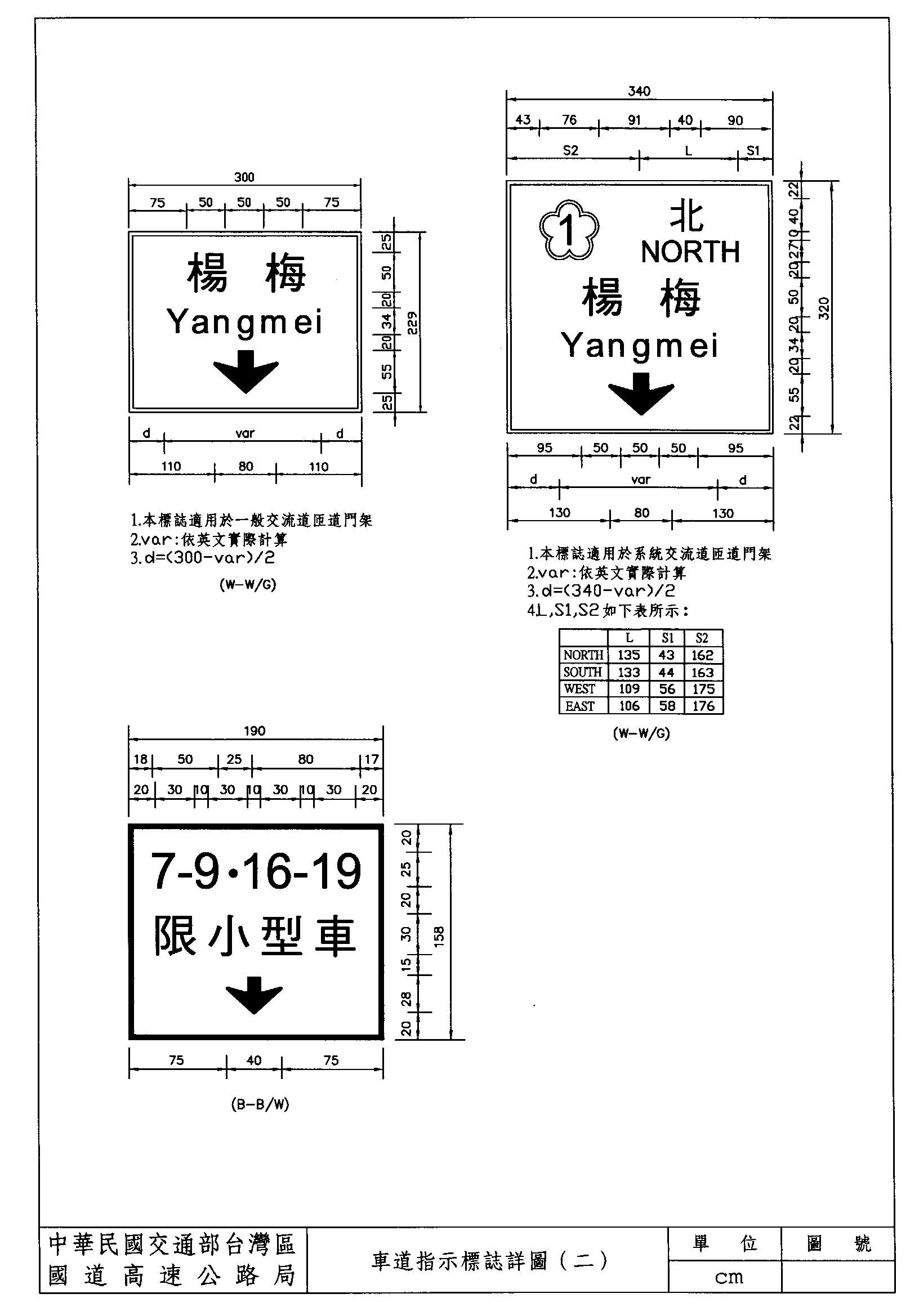

10.車道指示標誌

102.11.01

12 12

100.11.17管字第1006009149號函

101.03.02管字第1016001609號函

102.11.19管字第1026009348號函

11.地名方向指示標誌

102.11.01

123 123

100.11.17管字第1006009149號函

101.03.02管字第1016001609號函

102.11.19管字第1026009348號函

12.地名里程標誌

102.7.16

12 12

86.7.21.里程計算原則
管86字第 12393號

100.11.17管字第1006009149號函

101.03.02管字第1016001609號函

102.11.19管字第1026009348號函

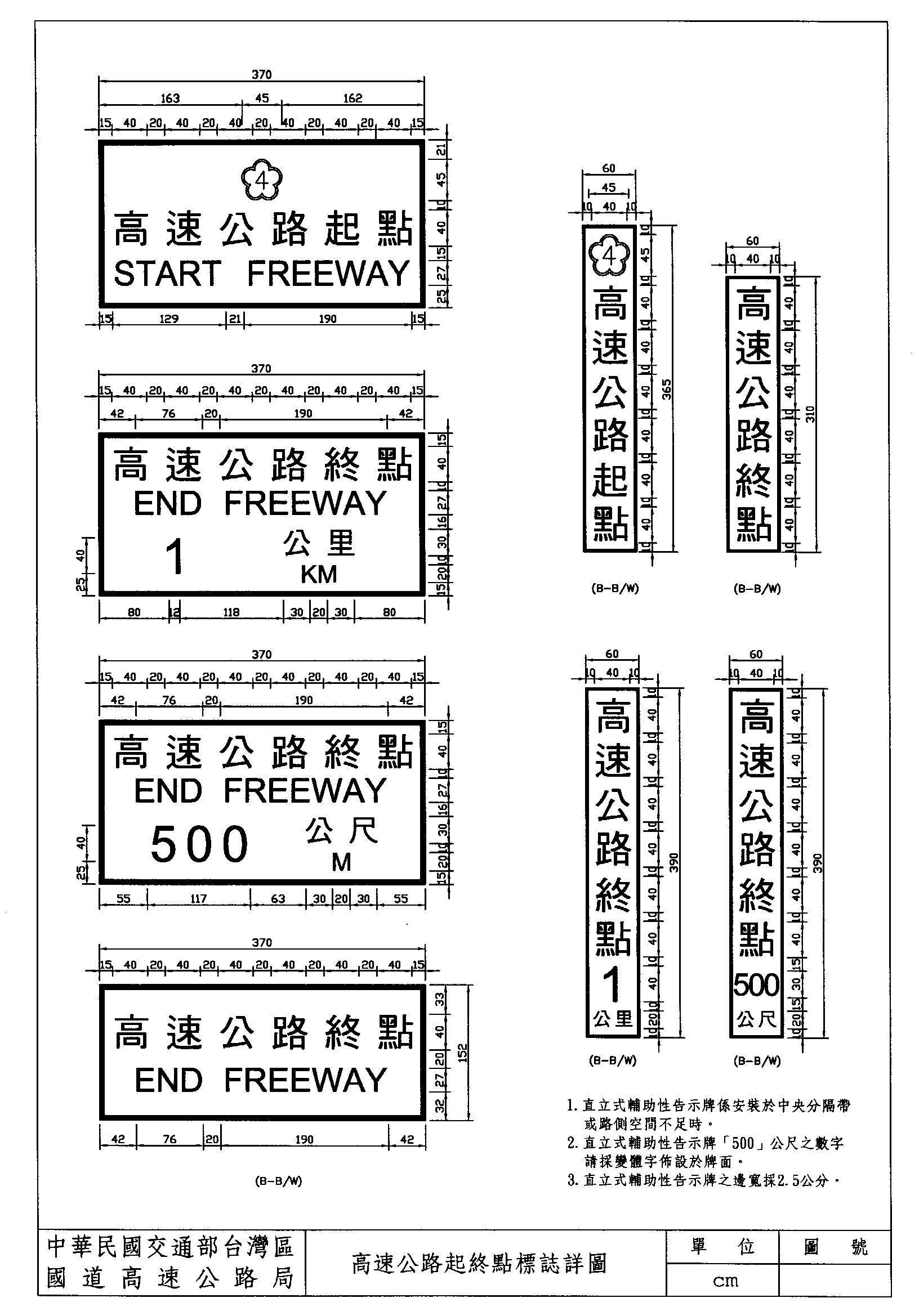

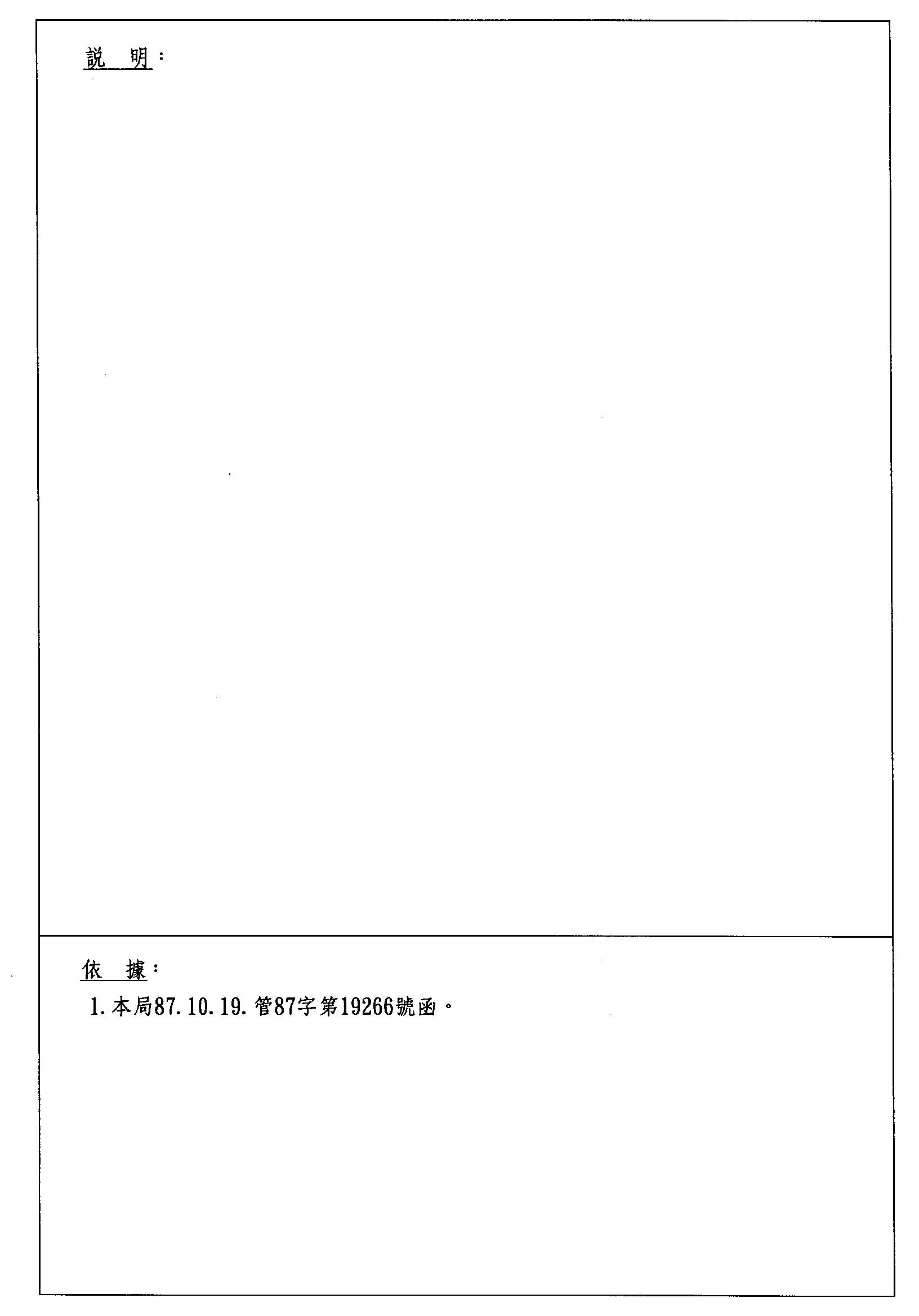

13.高速公路起終點標誌

93.02.11

11-1 1

87.10.19
管87字第 19266號

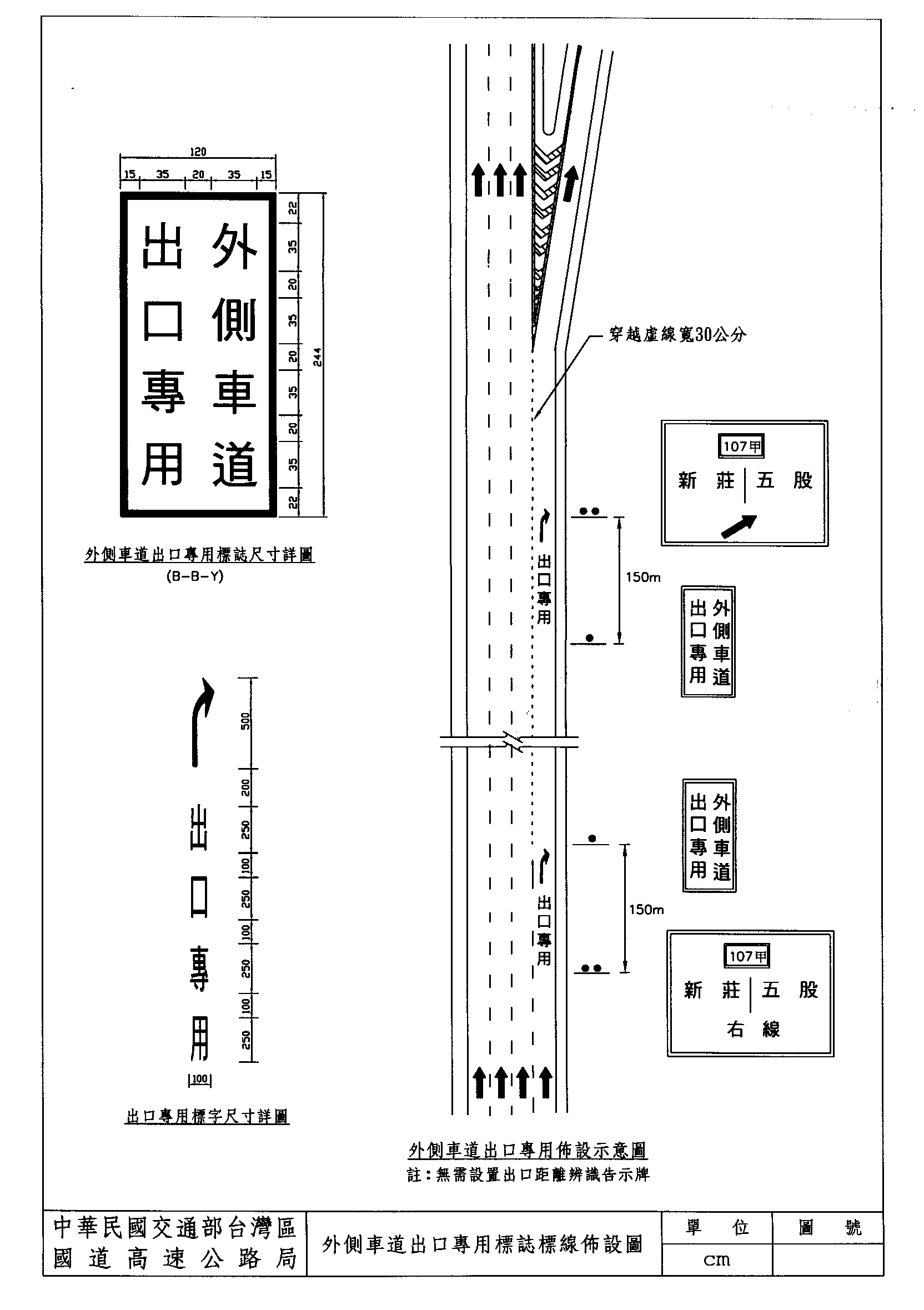

14.外側車道出口專用標誌標線

93.02.11

11-1 1

88.12.16
管88字第 25900號

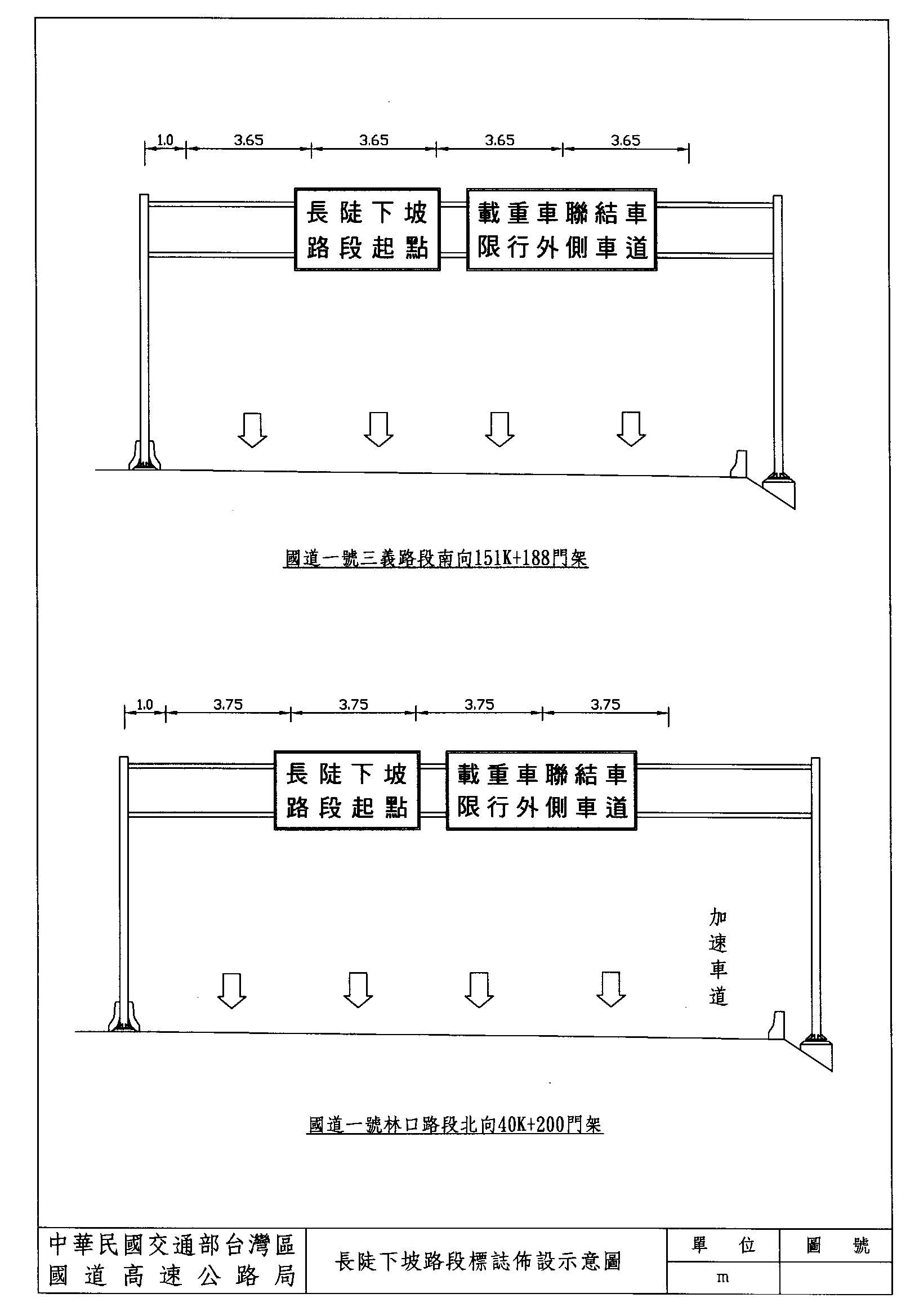

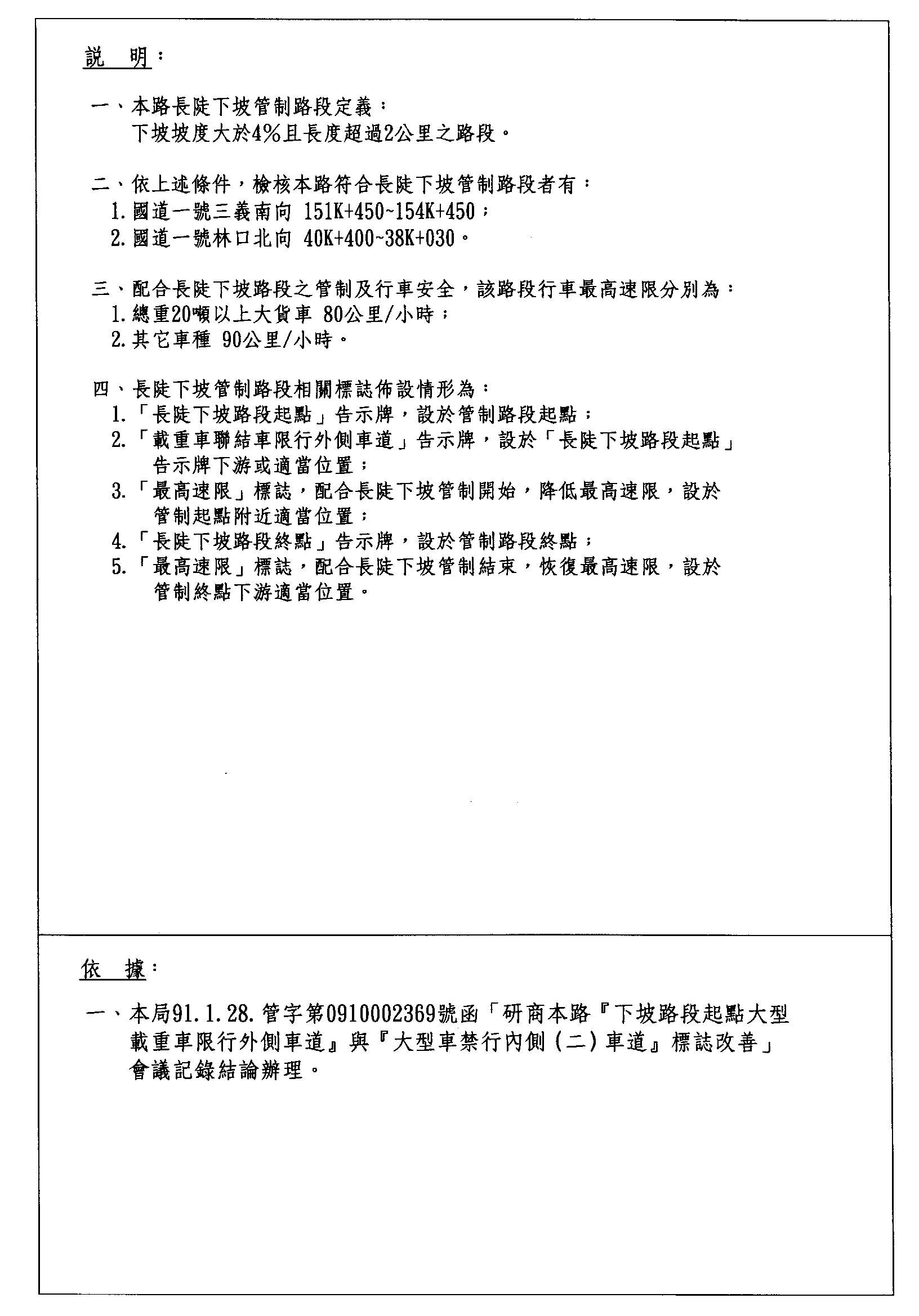

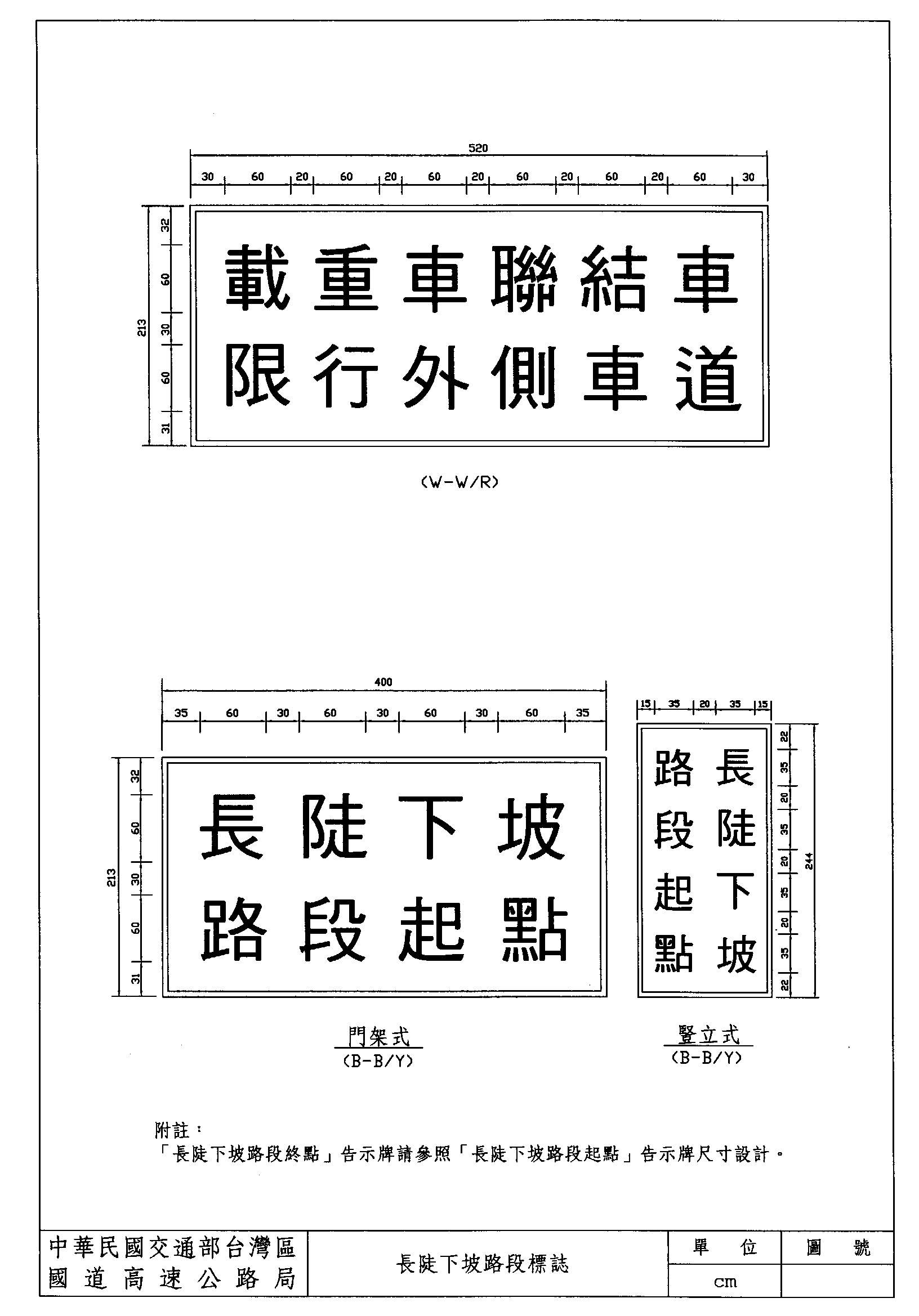

15.長陡下坡管制路段相關標誌

93.02.11

11-1
2
1
2
92.2.25
管字第 0910004307號

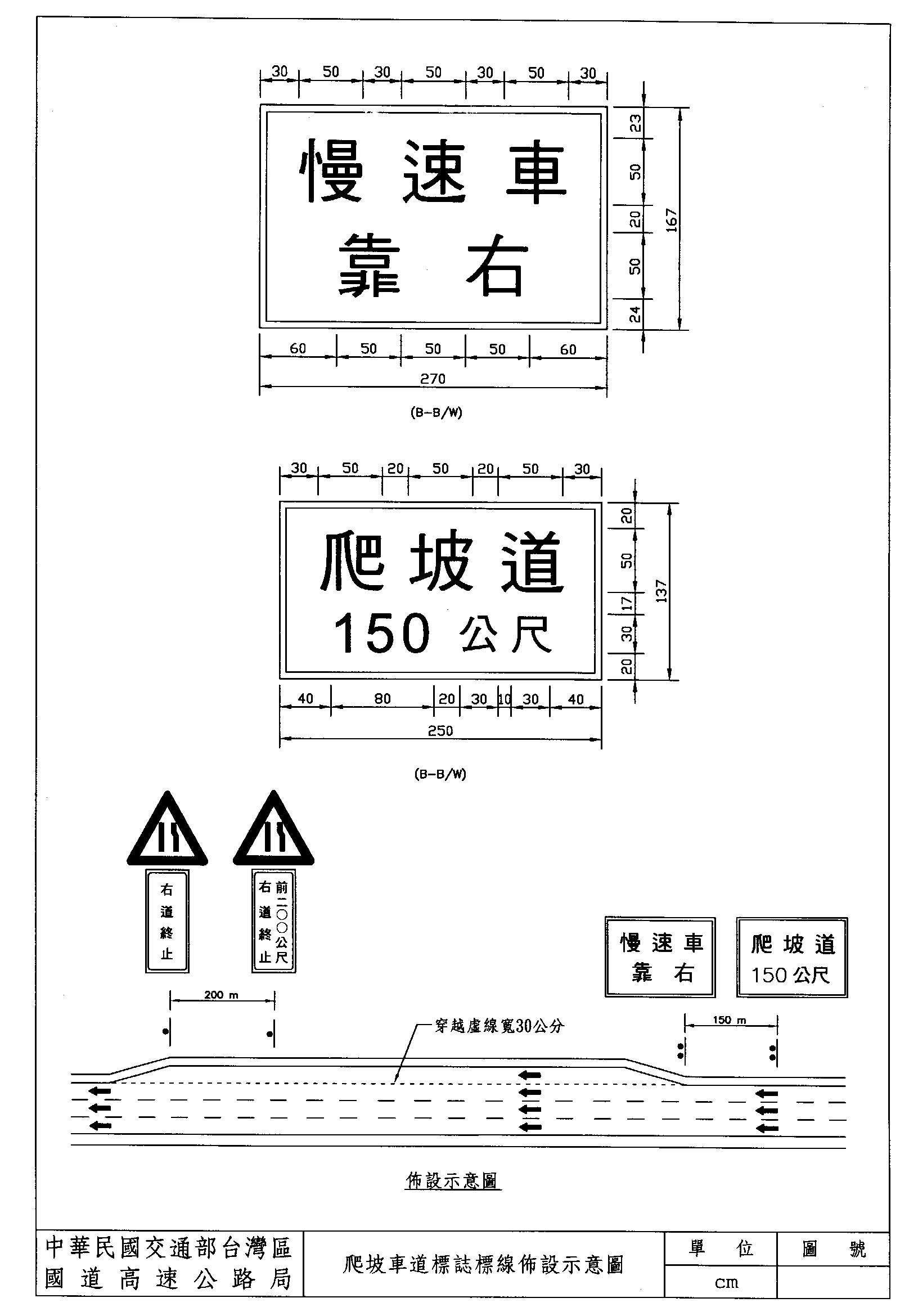

16.爬坡車道標誌標線佈設示意圖

93.02.11

1 1
17.服務區標誌圖案詳圖

93.11.08

1 1
18.服務區預告及進口方向標誌

93.11.08

1 1

89.5.15
服務區及休息站統一為服務區
管89字第 08655號

97.7.29
服務區指示標誌標準圖
管字第0976004656號

19.休息站預告及進口方向標誌

94.03.23

1 1

94.3.14
停車場更名為休息站
管字第0940005013號

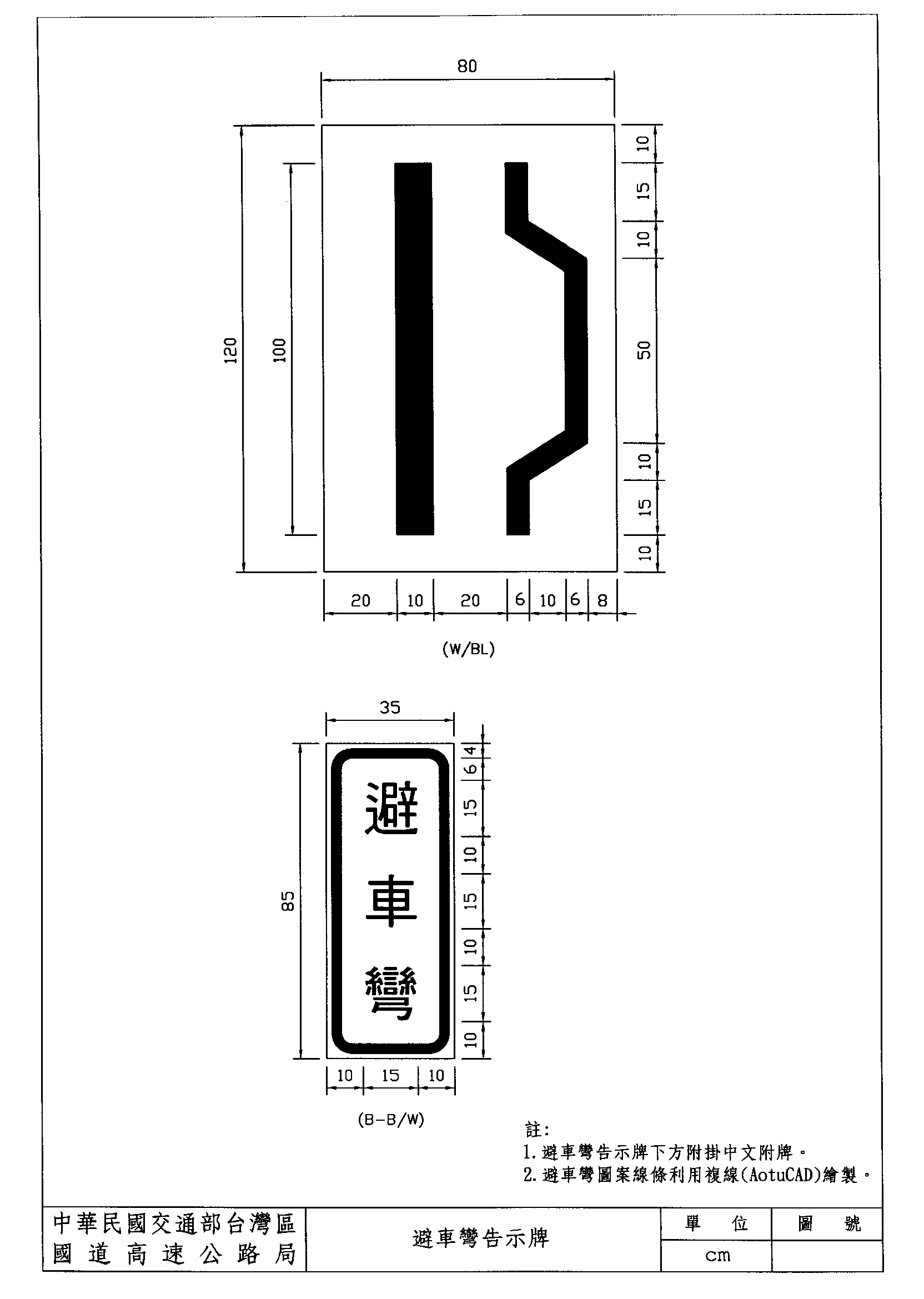

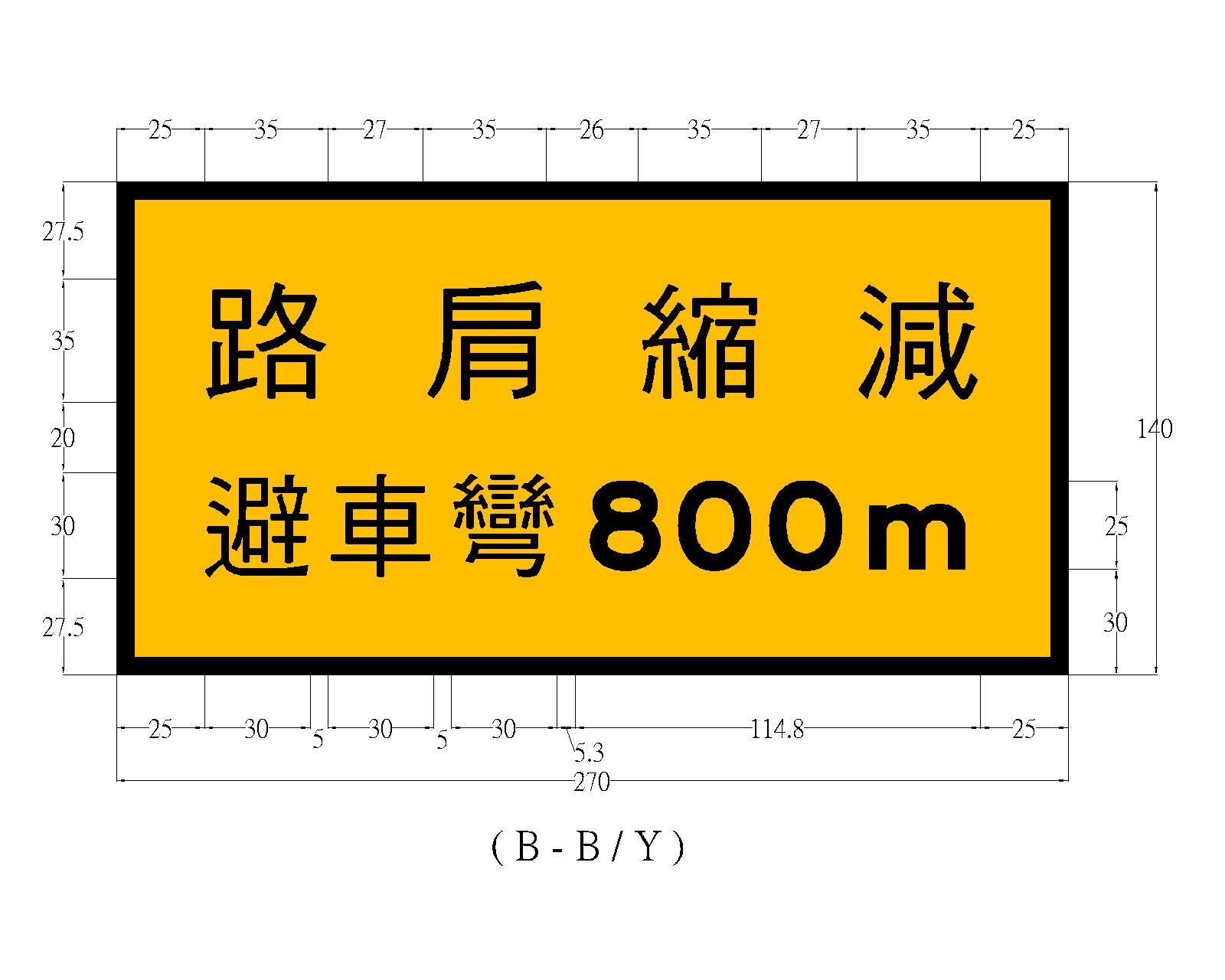

20.避車彎告示牌及路肩縮減警告性質告示牌

93.11.09

12 1

99.10.14管字第0996008280號

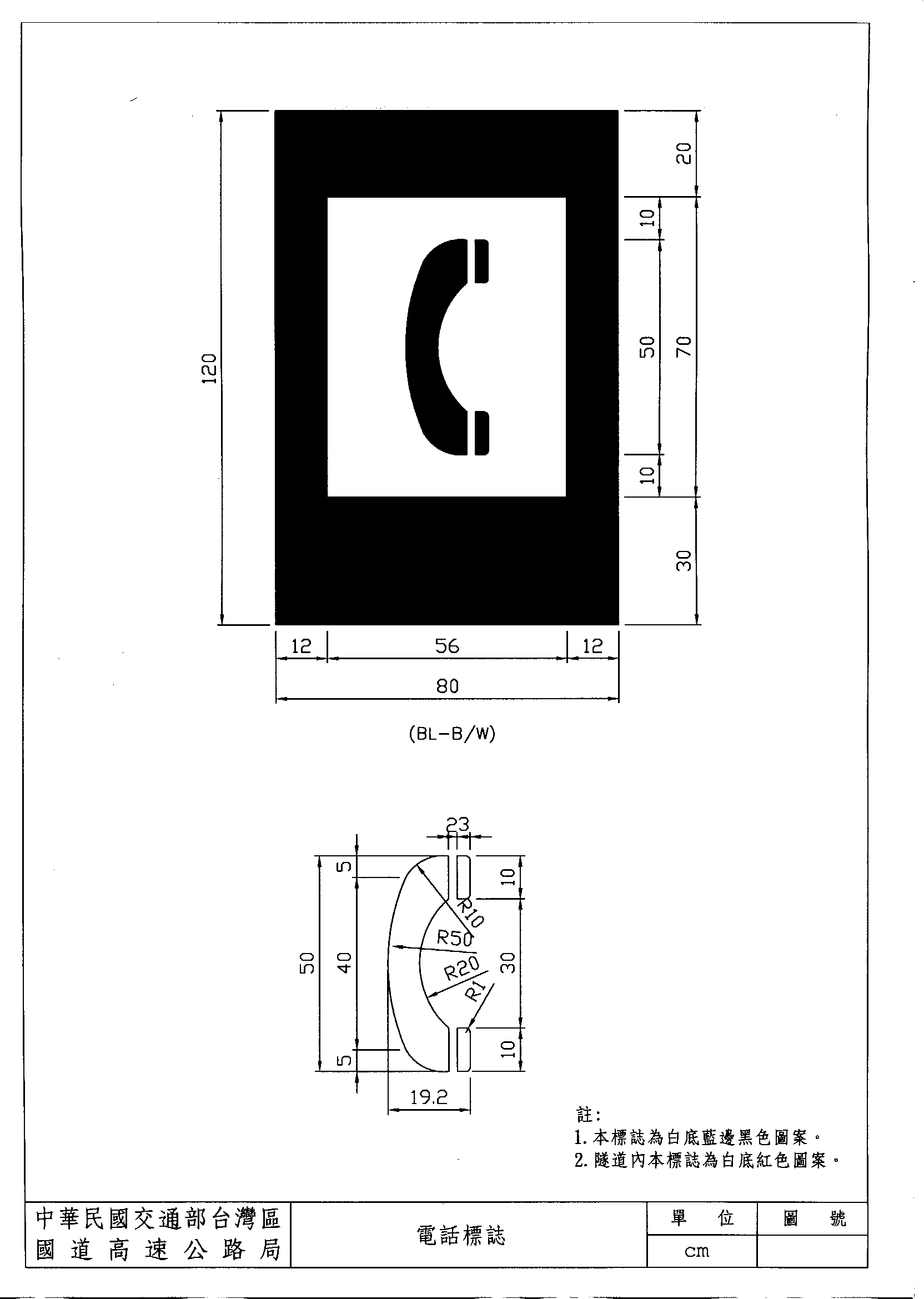

21.電話標誌

93.11.10

1 1

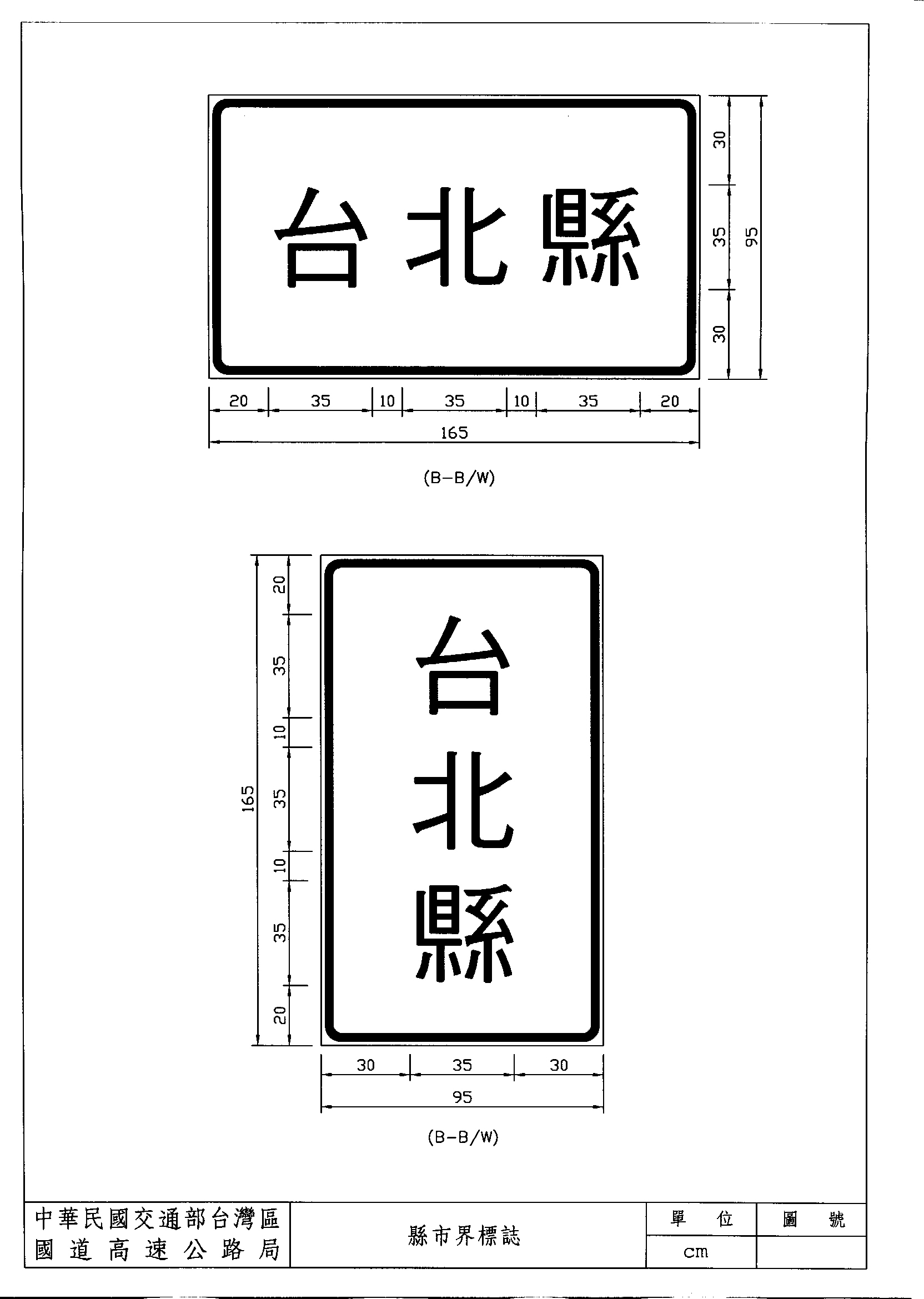

22.縣市界標誌

93.11.10

1 1
23.收費站車型指示牌

93.12.31

--- ---

93.4.2
管字第 0930008733號
計程收費後已不適用

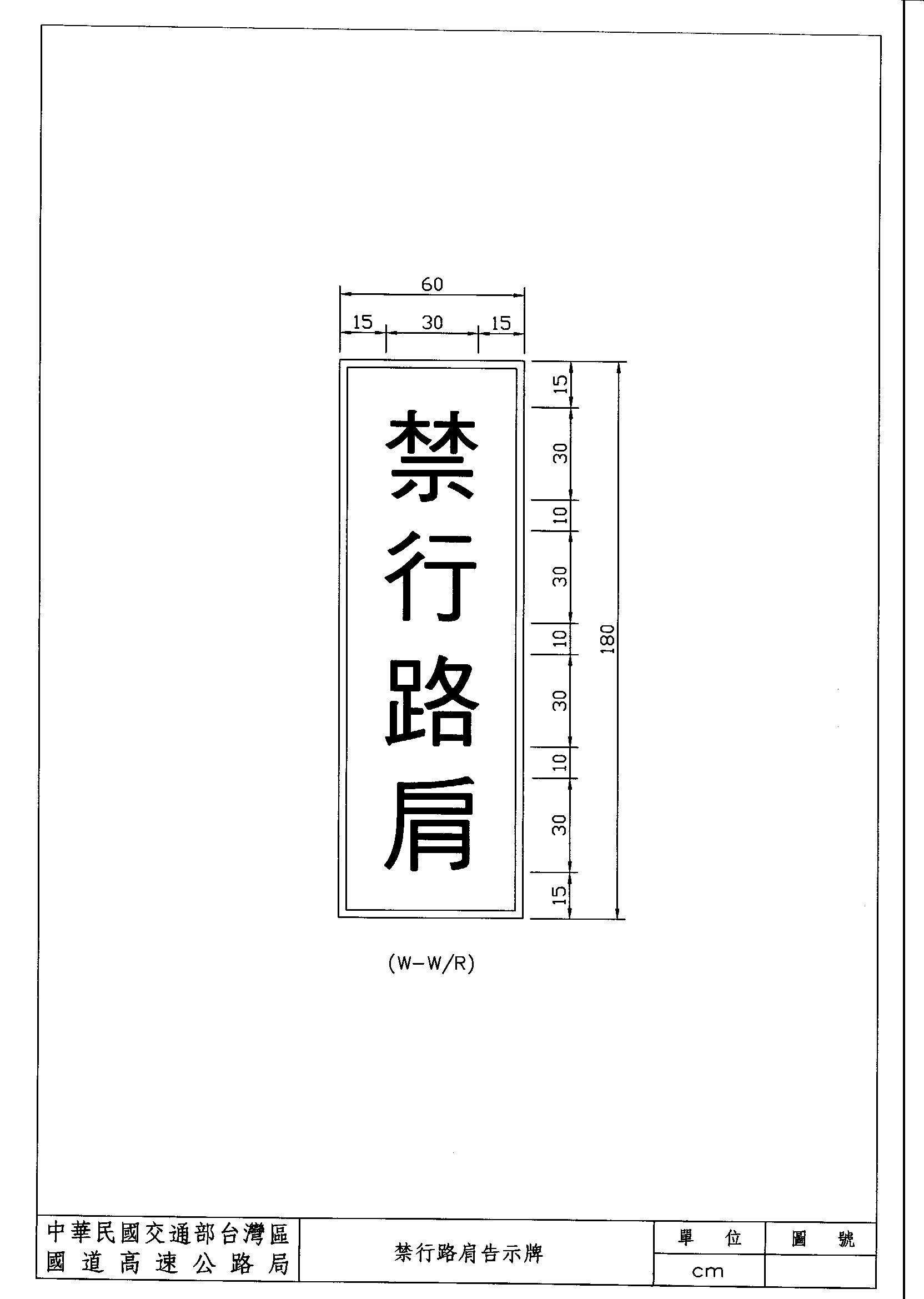

24.開放(禁行)路肩相關告示牌

103.2.12

 123
 45

1

94.8.1
管字第 0940019161號103.2.18管字第1036001517號

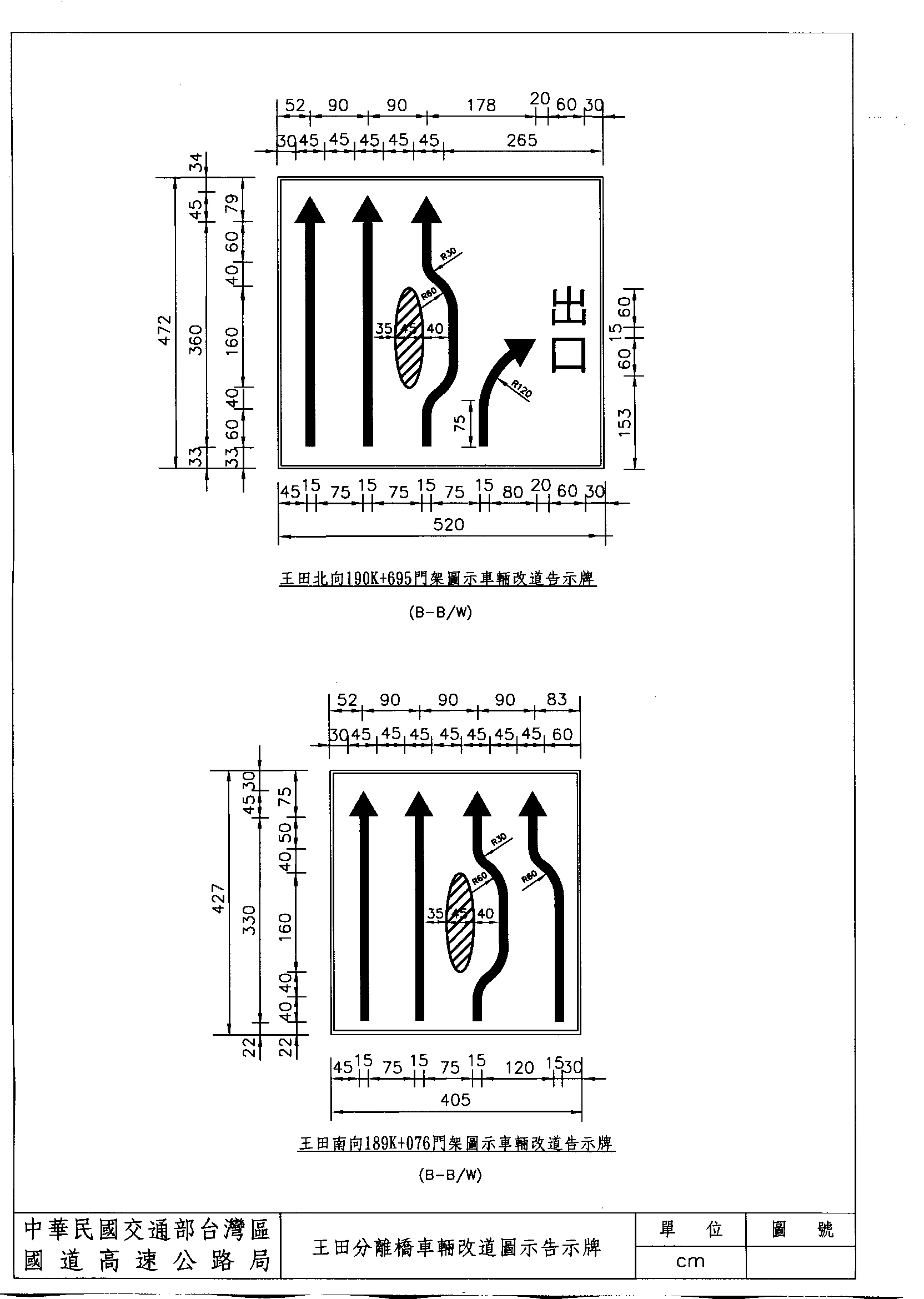

 25.王田分離橋車輛改道圖示告示牌

 94.08.31

 1  1 89.10.19
管89字第 21740號

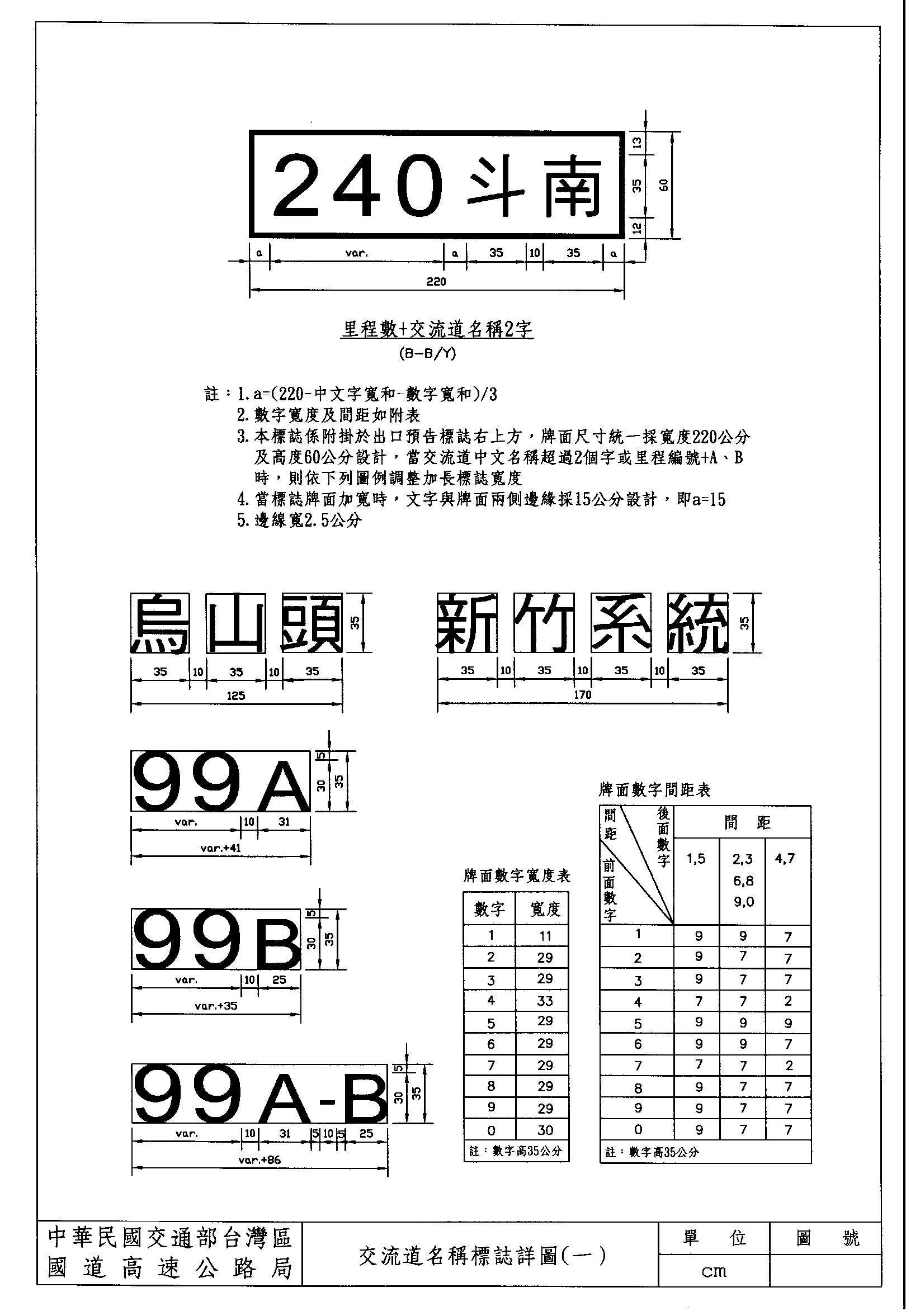

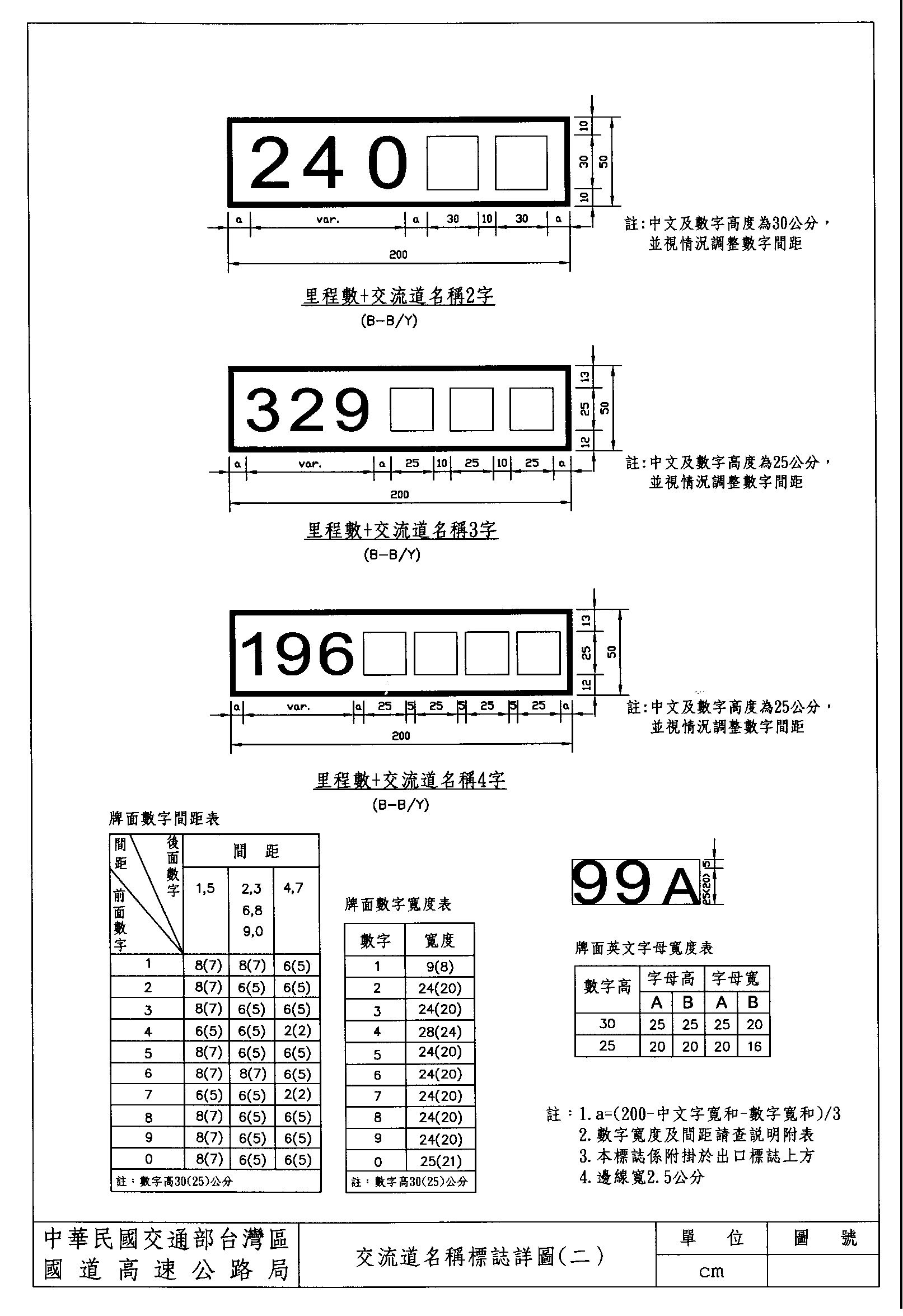

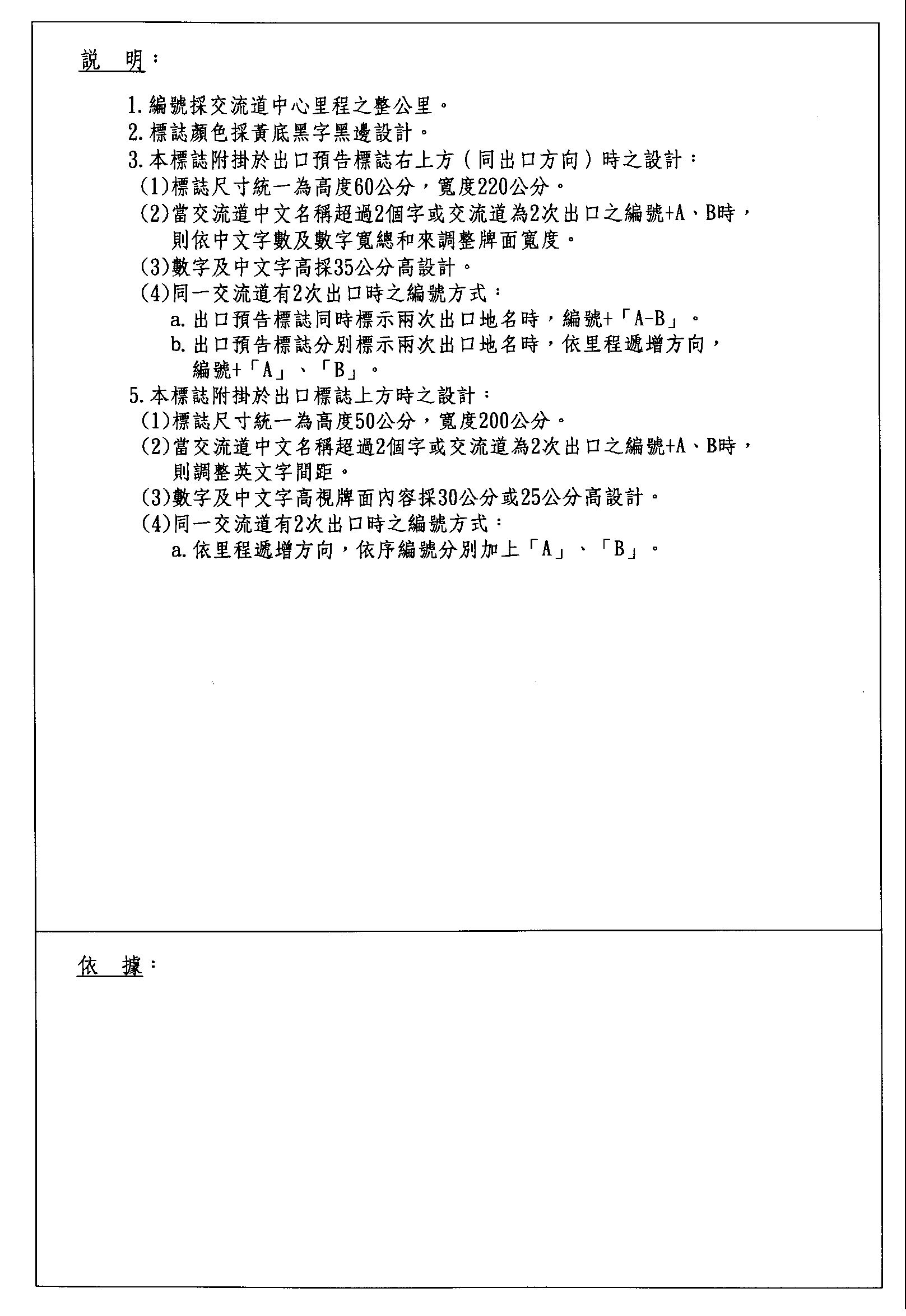

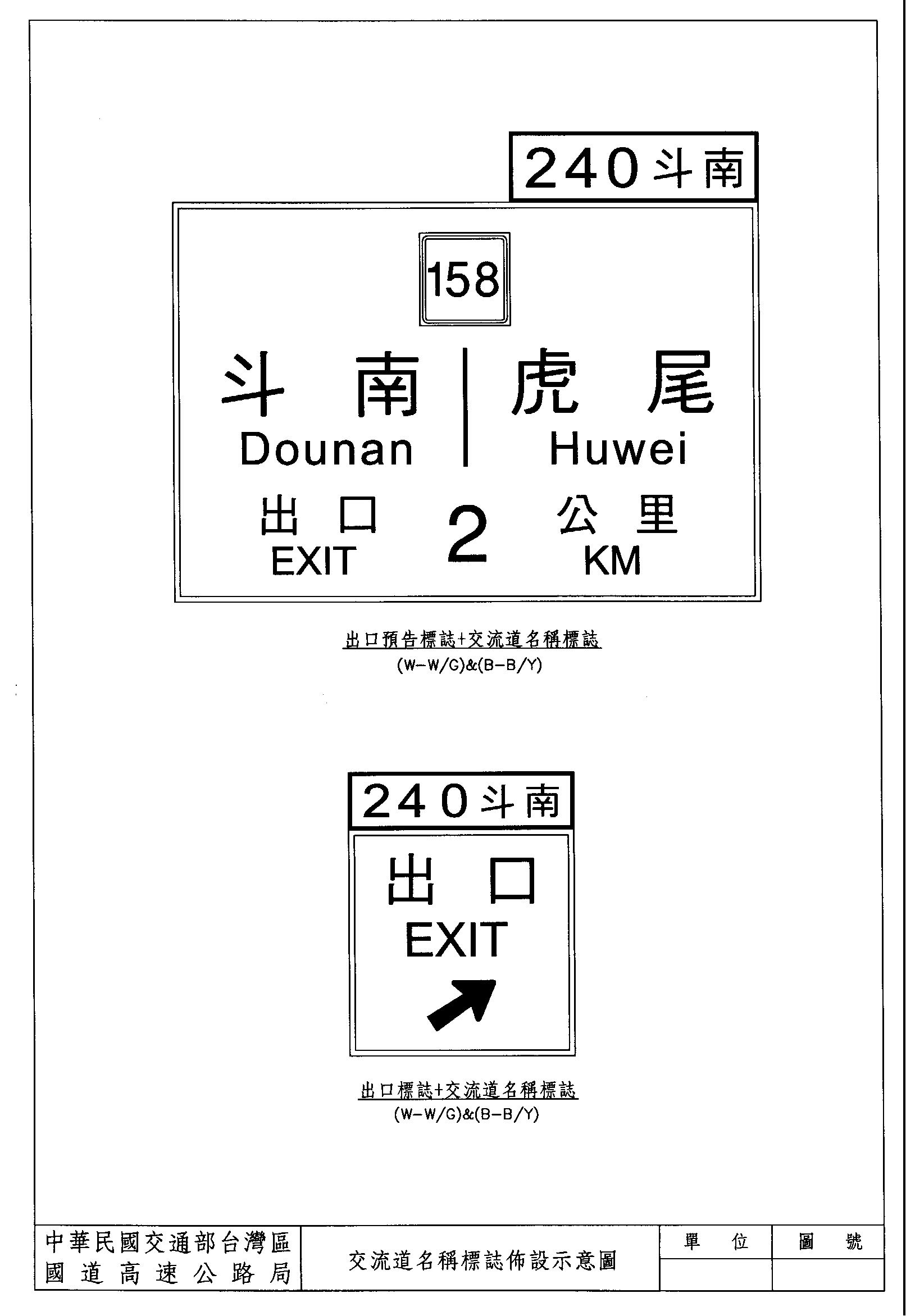

 26.交流道 「里程數+名稱」標誌

 94.11.02

 11-123 123

94.10.11
管字第 0940025633號
94.10.28.修改標準圖抽換附件
管字第 0940028331號

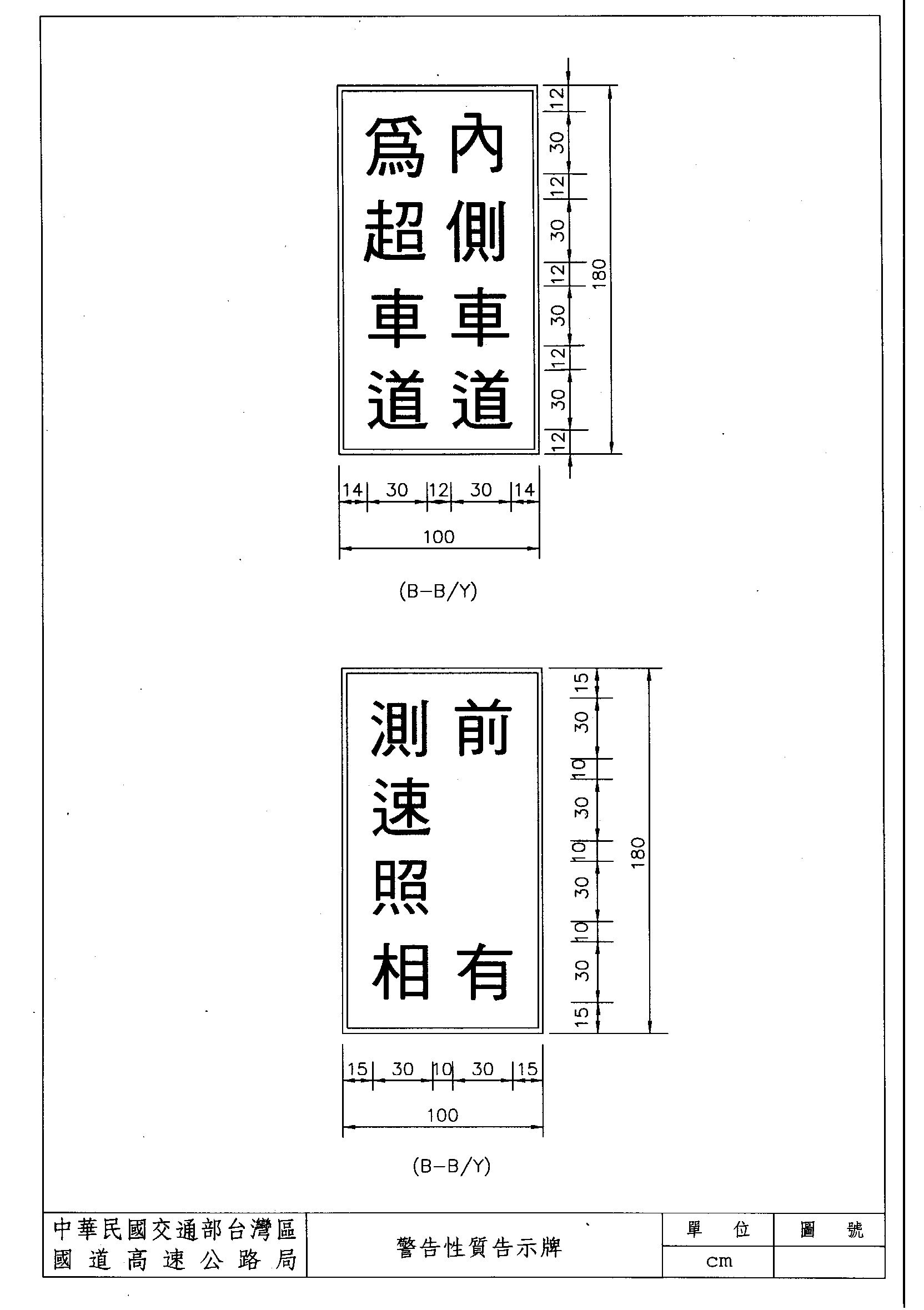

27.警告性質告示牌
      (內側車道為超車道、前有測速照相)

95.04.04

1 1

95.3.28.增設內側車道為超車道標誌
管字第 09500050501號

 28.收費站區速限調整

 95.04.04

 ---  ---

95.2.28.收費站ETC車道速限調整
新聞稿
95.3.6.收費站暫停收費過站速限管制
管字第 0950007032號

 29.刪除請繫安全帶標誌

 95.05.04

 ---  ---

91.6.28
管字第 0910015091號

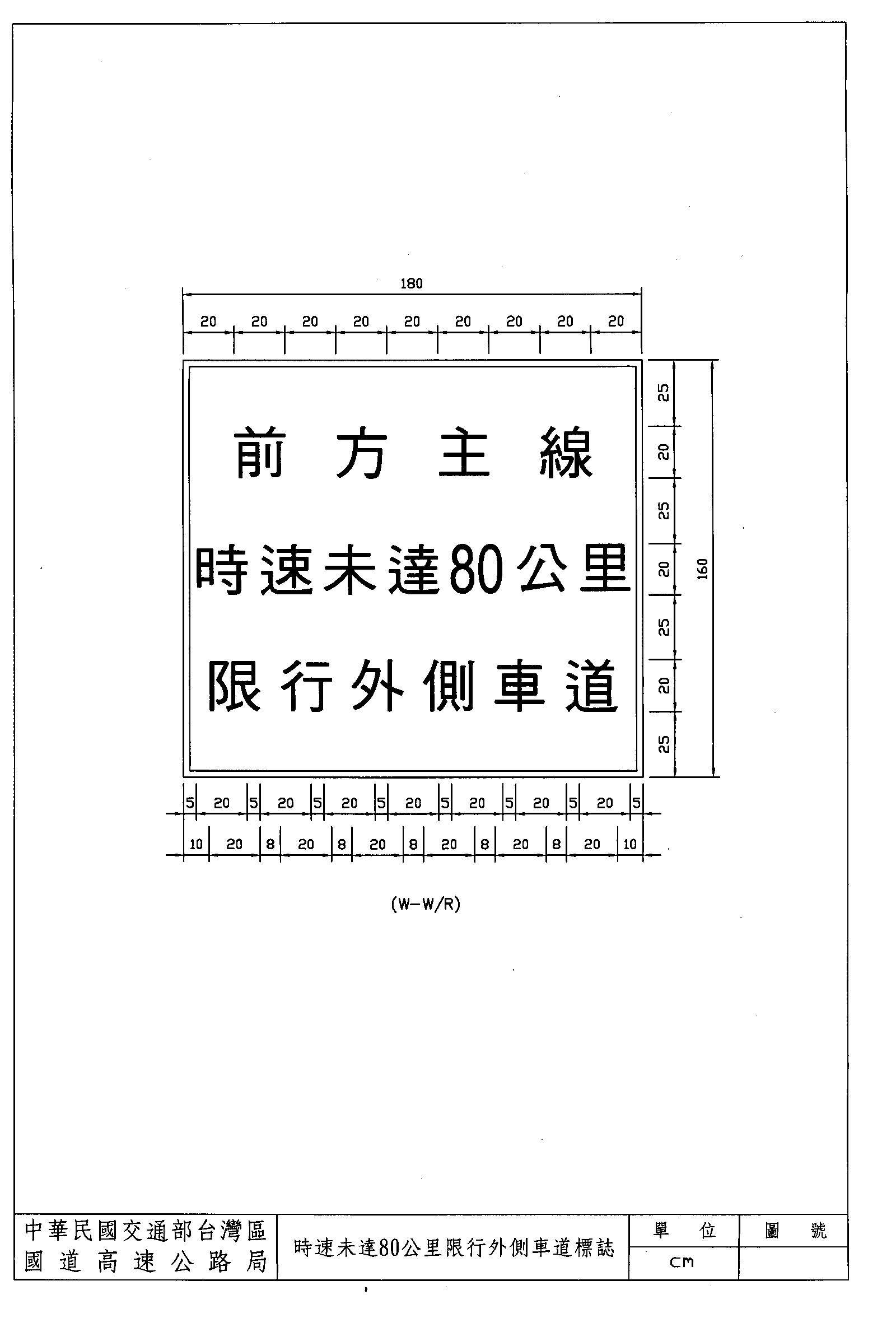

 30.前方主線時速未達80公里
       限行外側車道標誌

 95.09.26

 1  1

95.6.8
管字第 0950013972號

 31.南下靠右北上靠左標誌

 95.11.29

 ---  ---

88.8.23
管88字第 17756號

 32.大型車改駛便道拆除等標誌淨化

 95.11.29

 ---  ---

88.8.12
管88字第 16885號

 33.國三南深路出口圖形化標誌

 95.11.29

 1(pdf檔)  1

95.11.29
管字第 0950035302號

 34.同一交流道有2次出口圖形化標誌

 95.11.29

 1(pdf檔)  123
4
5

95.11.20
管字第 0950034131號
95.11.24 標誌內容更新抽換附件
管字第 0950034799號

 35.國道間系統交流道間接通達出口圖形化標誌

 95.11.29

 1(pdf檔)  1

 95.11.29
管字第 0950035298號

 36.路況廣播標誌  100.4.28 1(pdf檔)  1
 37.路況通報查詢/1968專線標誌 102.11.14 1 1

102.10.30管字第1026008912號

 38.運輸場站標誌  101.4.5 1 1
 39.整公里/百公尺里程牌、CMS/RGS里程標誌 102.8.1

1234567891011121314

12345678910111213、14

102.5.1 管字第1026003262號
40.「緩升坡路段請依限加速」告示牌 103.4.22 1 1 103.4.22管字第1036003746號
41.文字型間接通達出口預告標誌 103.6.5 1 1 103.6.5管字第1036005085
五、施工相關設施

1.國一員林高雄段拓寬工程施工交維之車道配置原則

 93.11.29  ---  ---

91.2.7
技字第 0910003310號

2.臨時標誌

97.01.11

123456 1234567

99.10.25

管字第0996008631號

3.暫行路肩

97.01.11

12 12

96.12.21
管字第0966008996號

4.圖示告示牌

97.01.11

12 1234

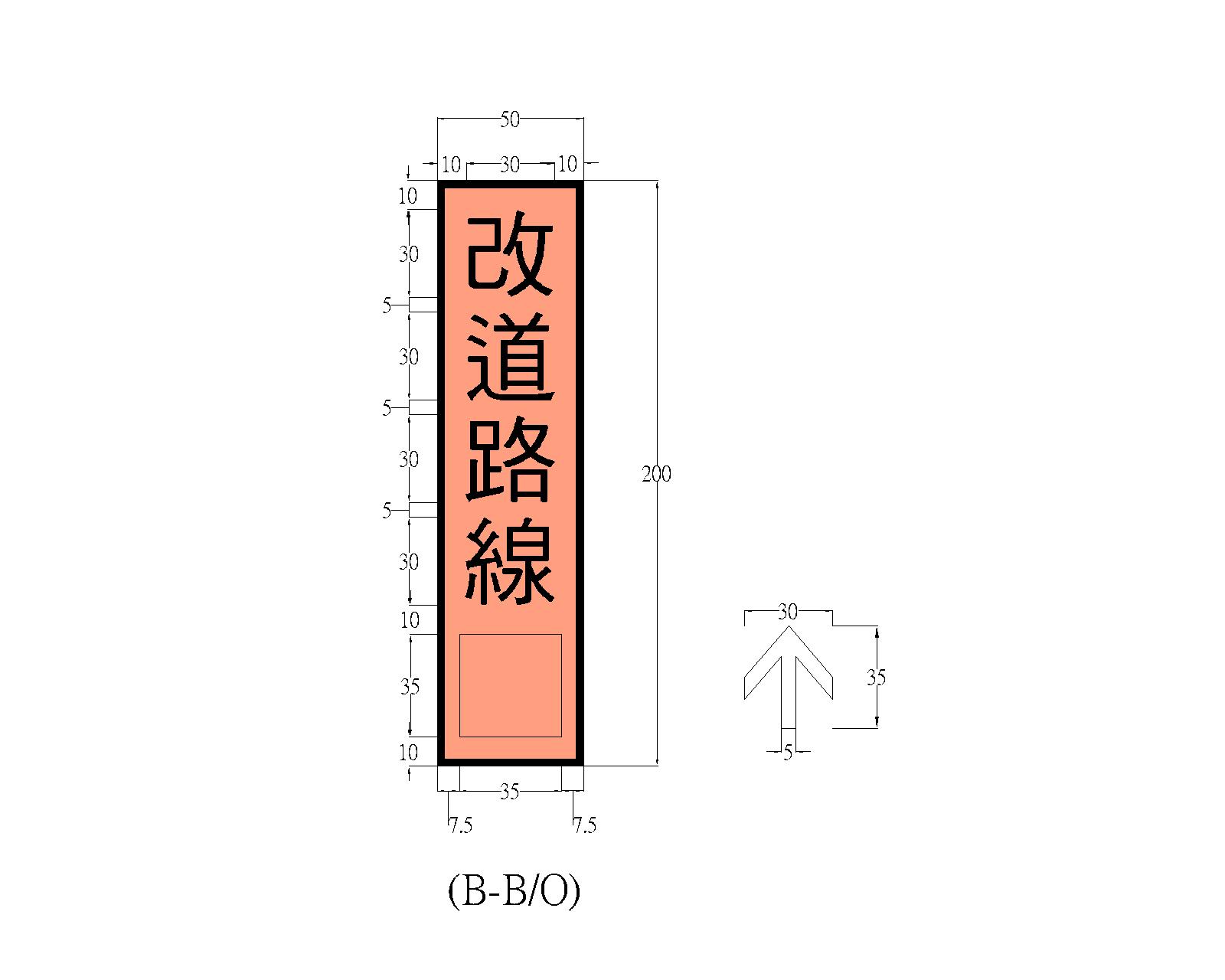

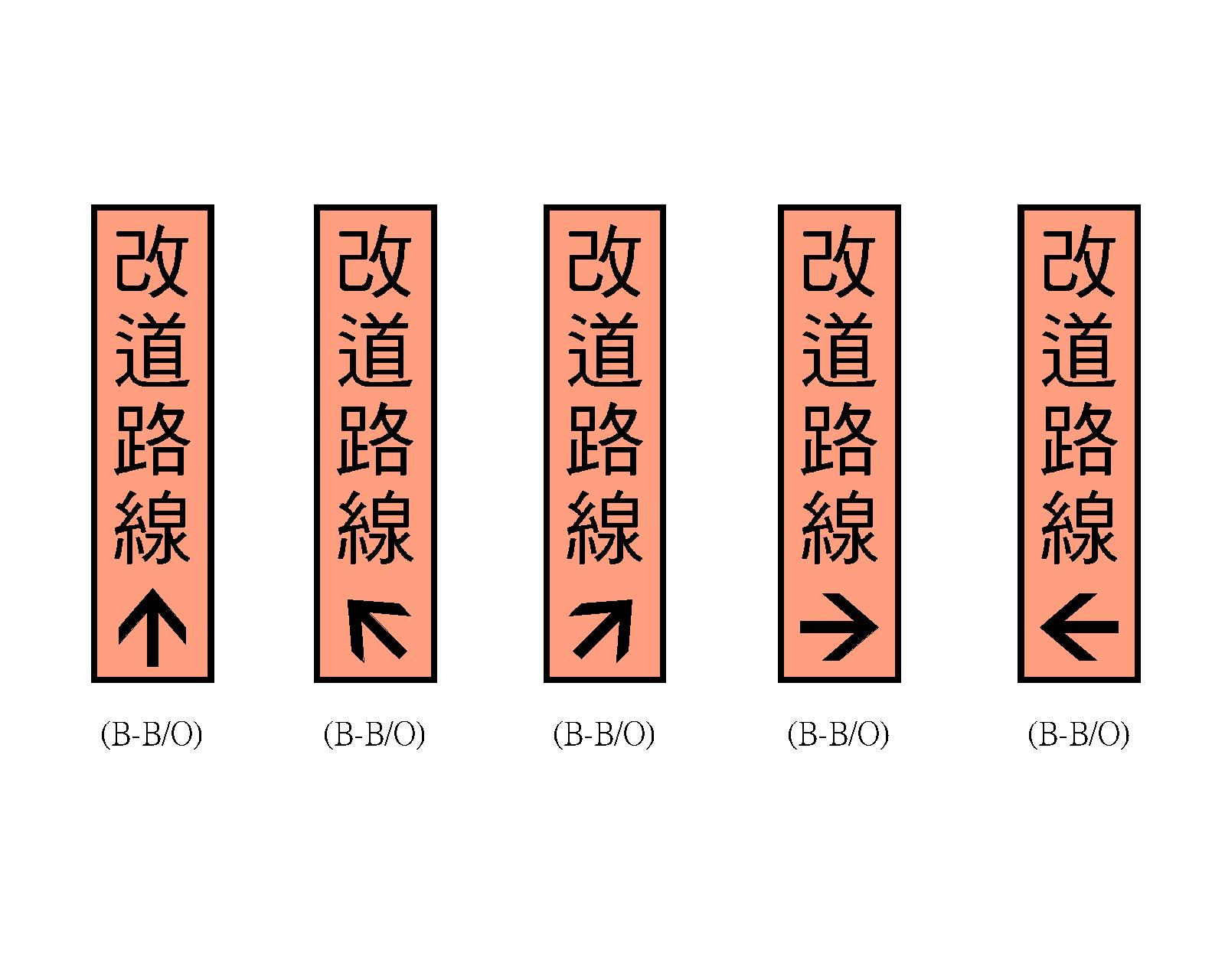

5.改道路線標誌  99.06.24 11-1(jpg檔)/11-1(pdf檔) 1

 99.6.9管字第0996004615號

6.有改道問題請撥1968 102.5.15 1 1
7.路面維護小心駕駛 103.3.13 1 1
六、假期疏運臨時牌面
假期疏運臨時牌面

97.01.11

123456789101112 123456789101112
 七、服務區
身心障礙停車位與停車場規劃

97.01.11

123 12

97.07.29
管字第0976004514號

 八、收費站
 護墩安全警示

 97.01.11

--- --- 計程收費後已不適用

  貳、標線部分

標線
 項目  更新日期 JPG圖檔  CAD圖檔   備註

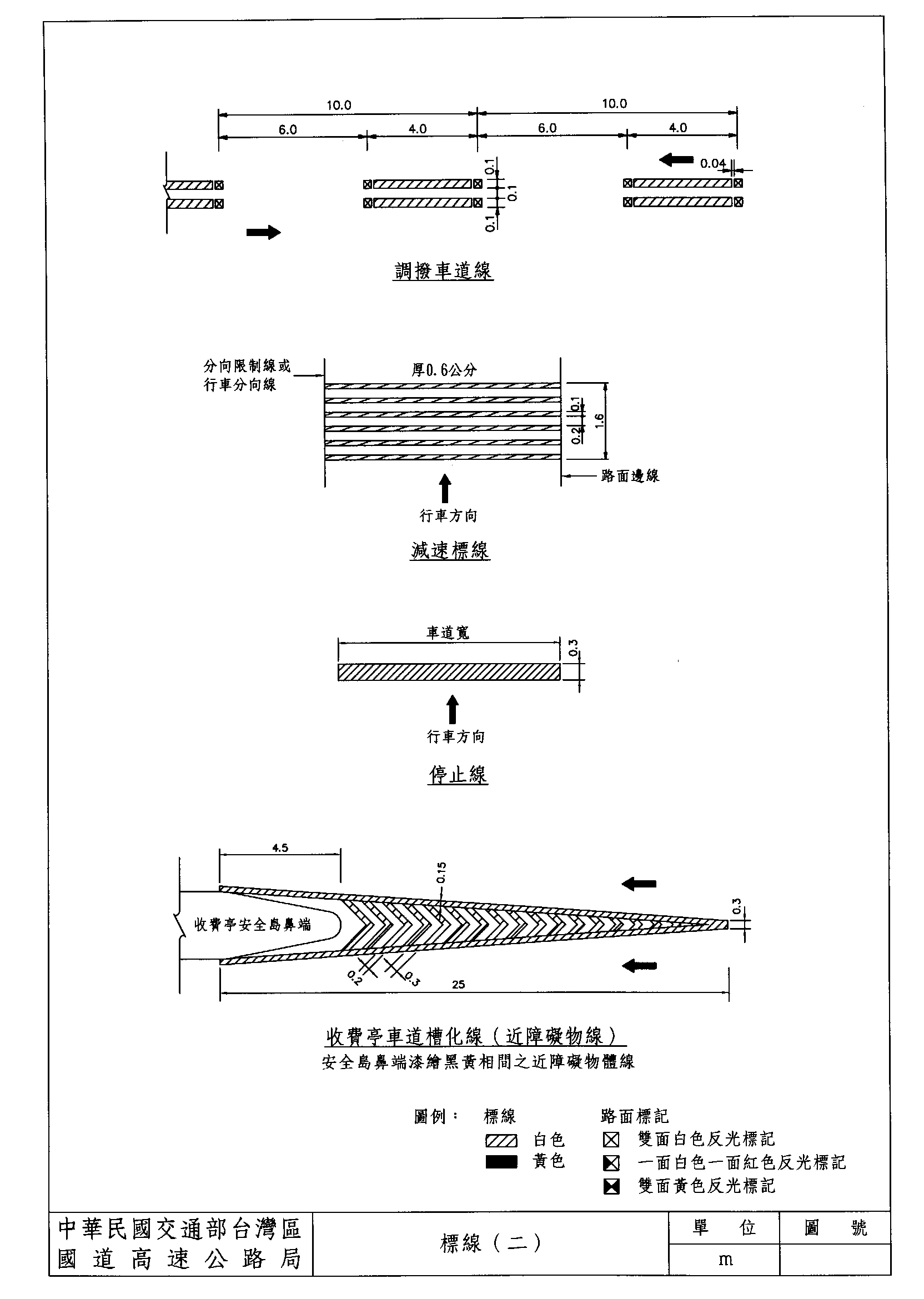

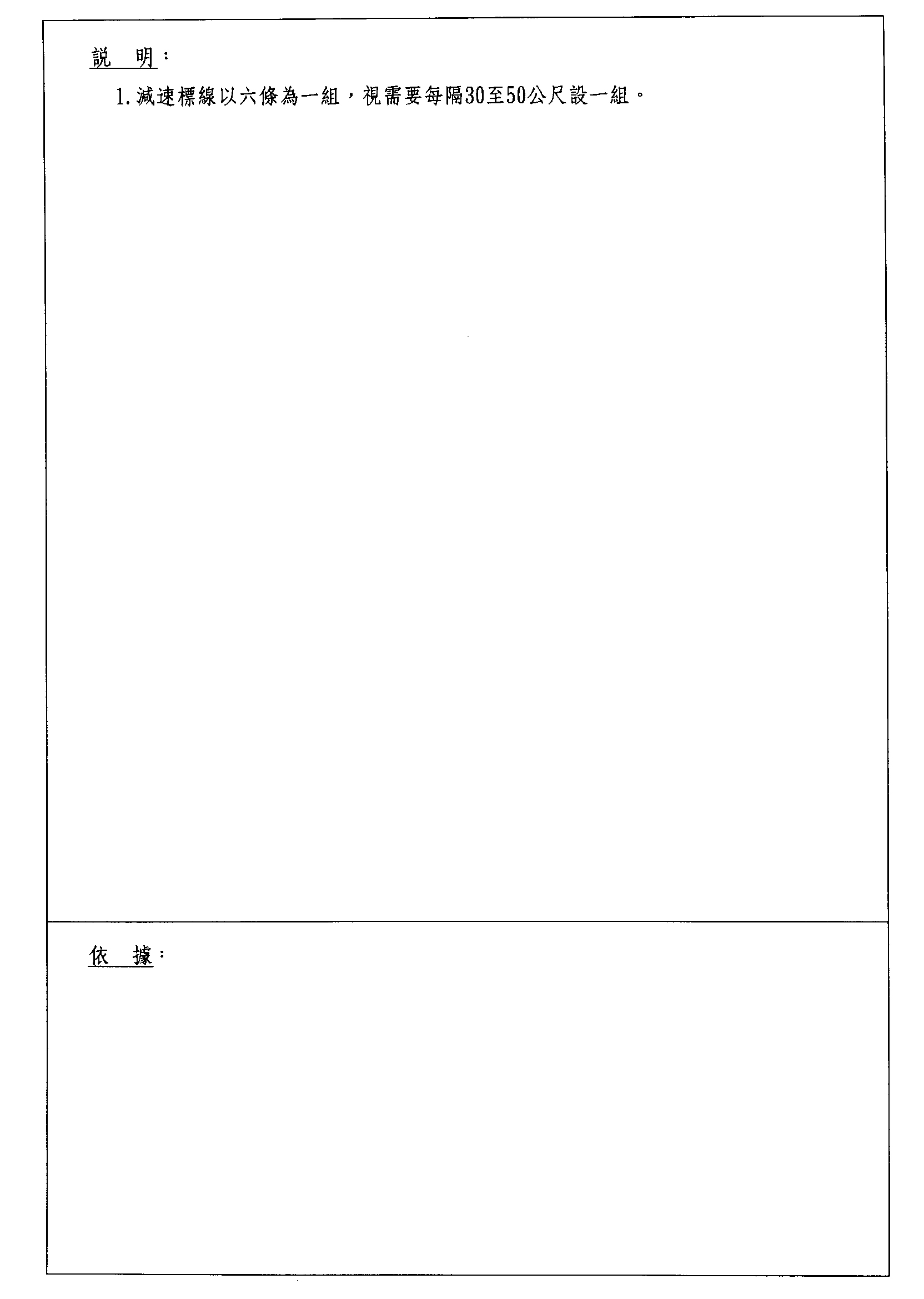

 1.標線  103.5.16  1
 22-1
 1
 2

92.4.17
匝道路面邊線更改為白實線
管字第0920009190號

99.11.24
收費站前廢除減速標線
管字第0996009740號

 2.路面反光標記  102.11.28  1  1

102.11.28
管字第1026009895號

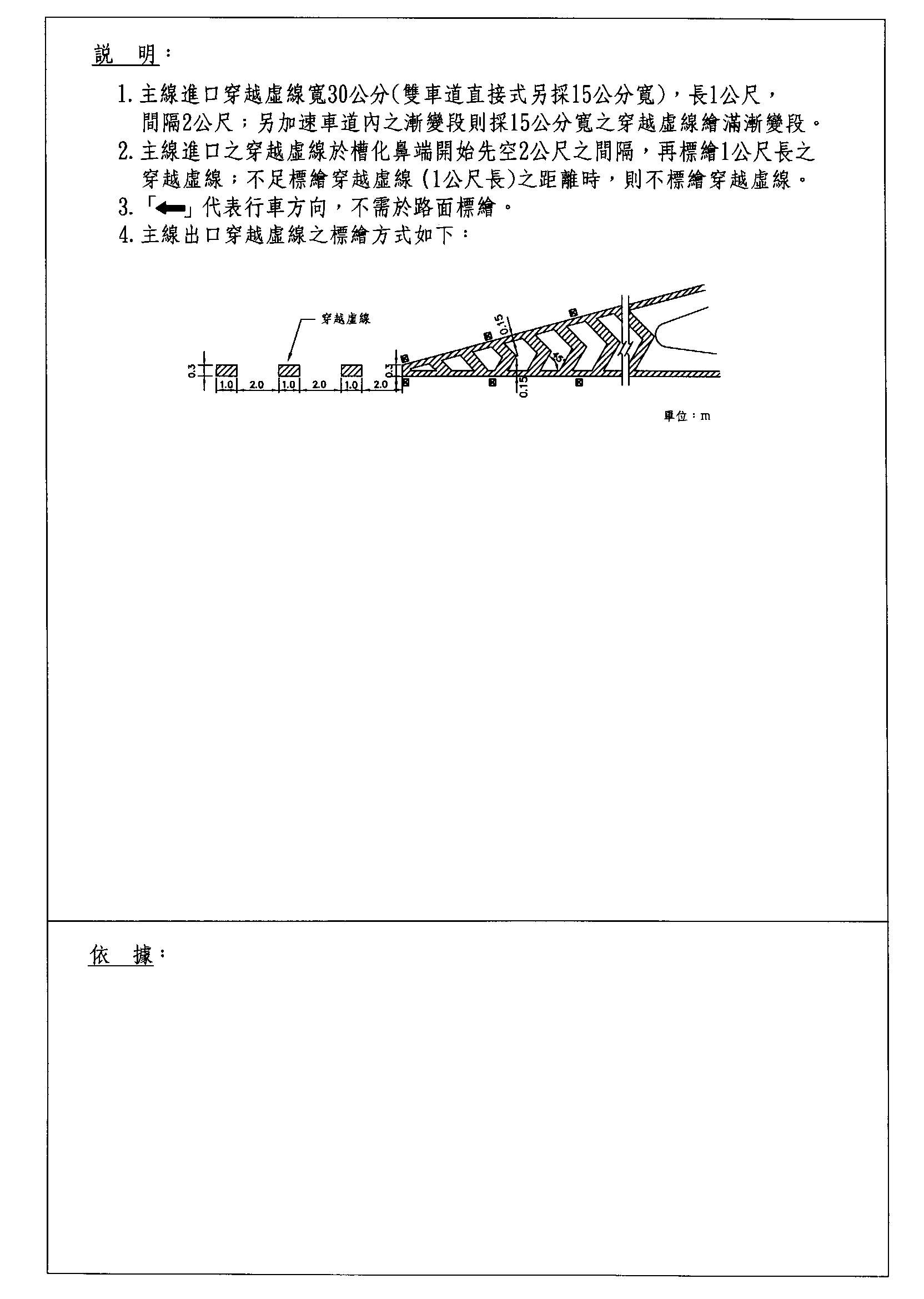

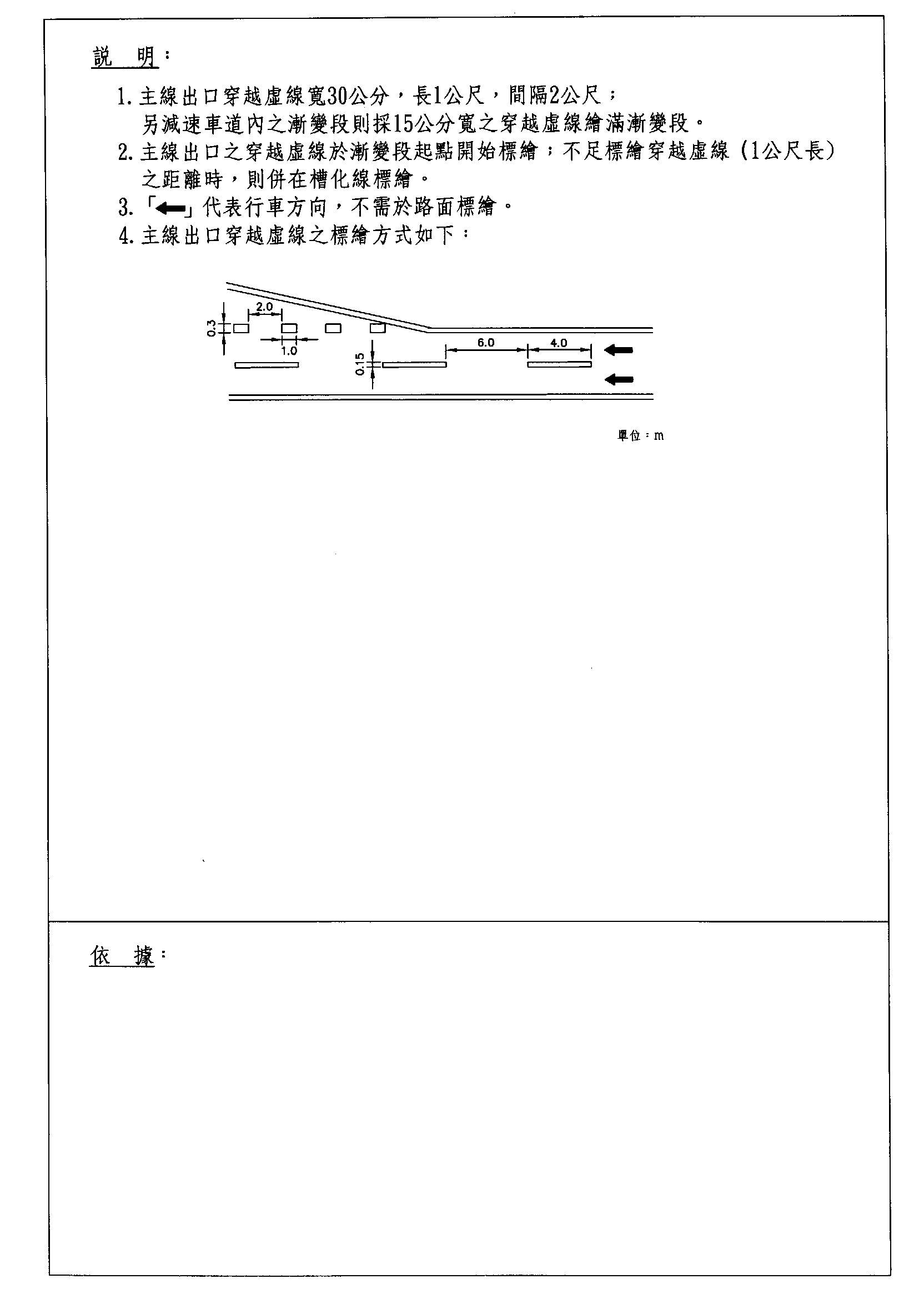

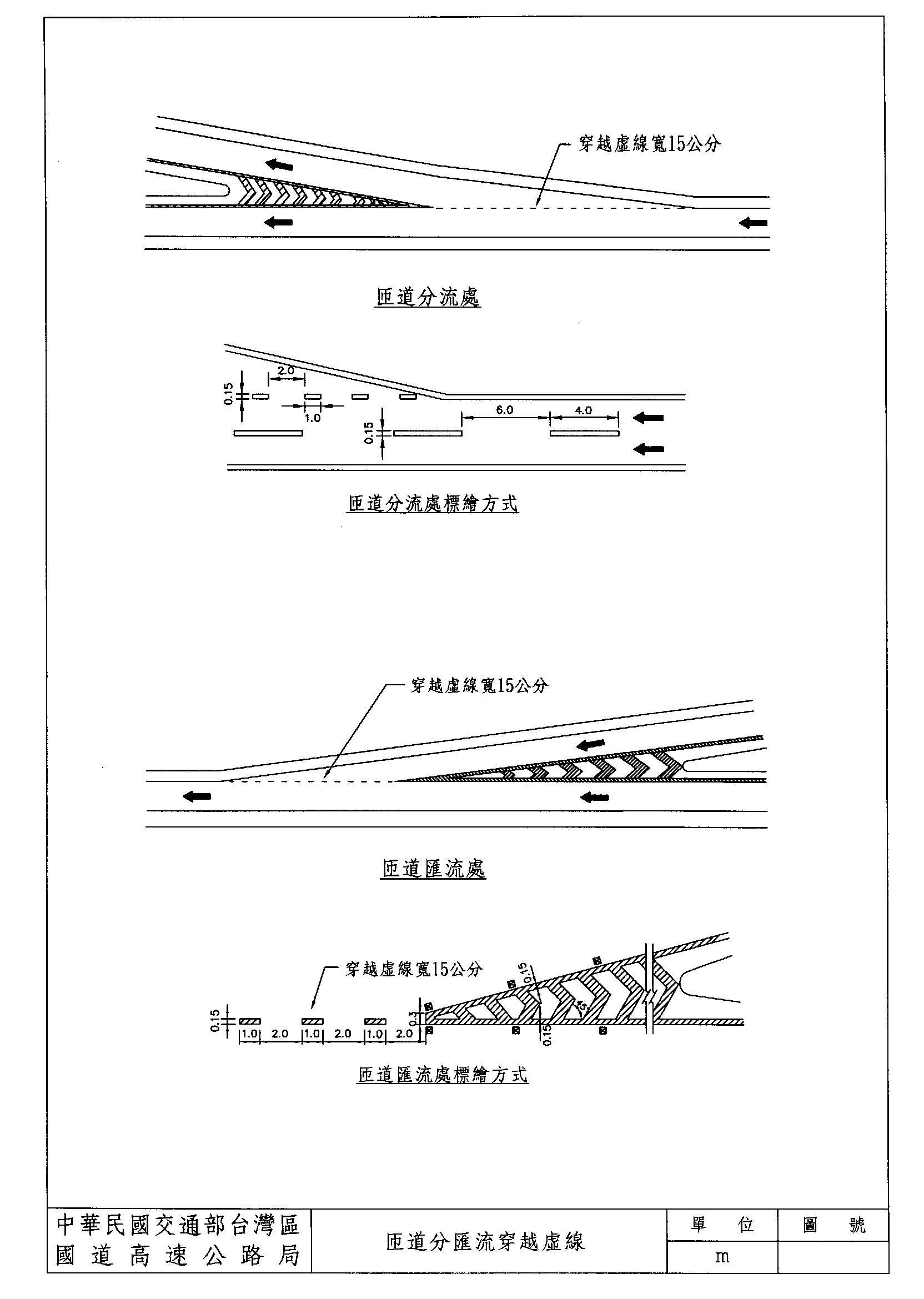

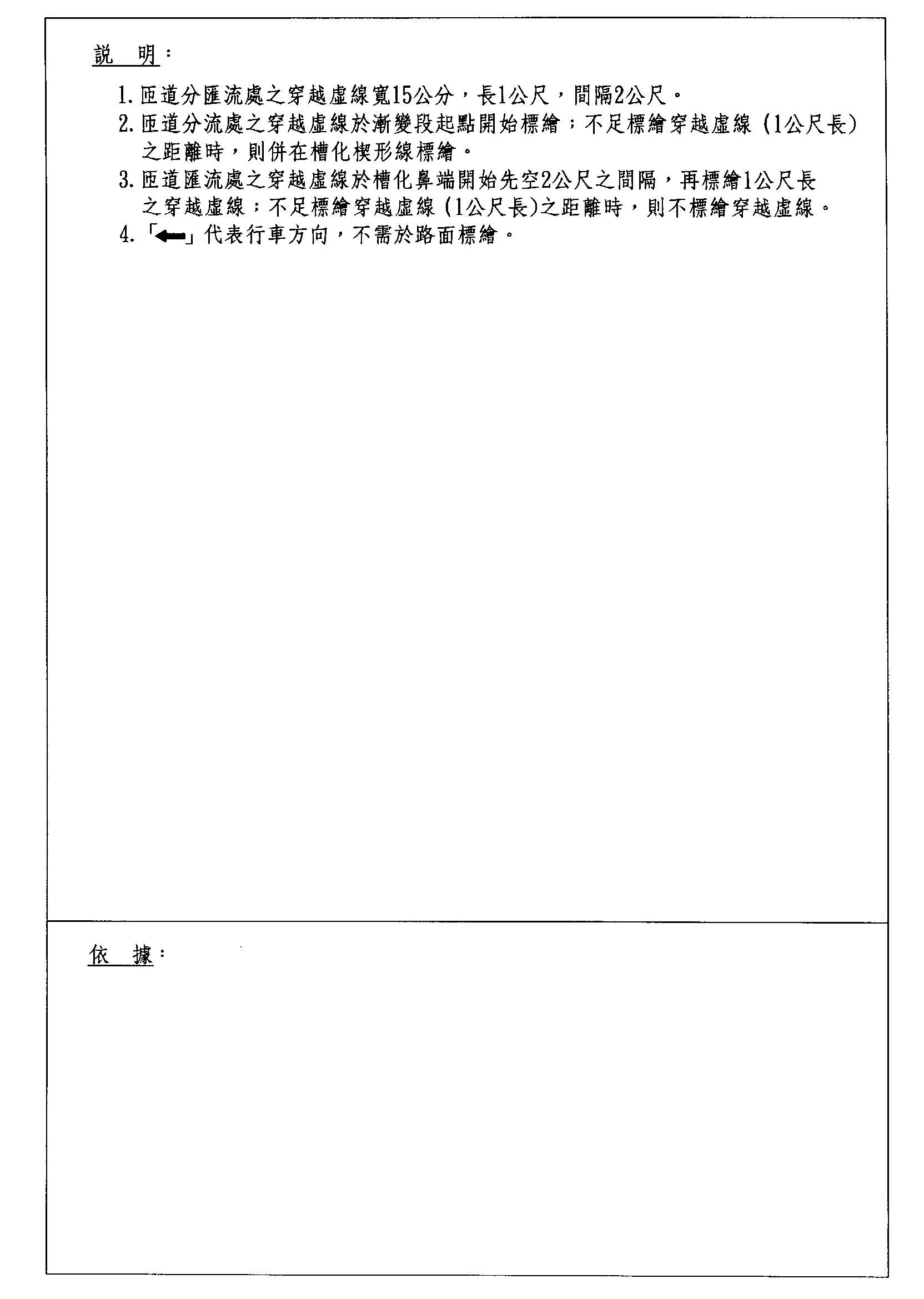

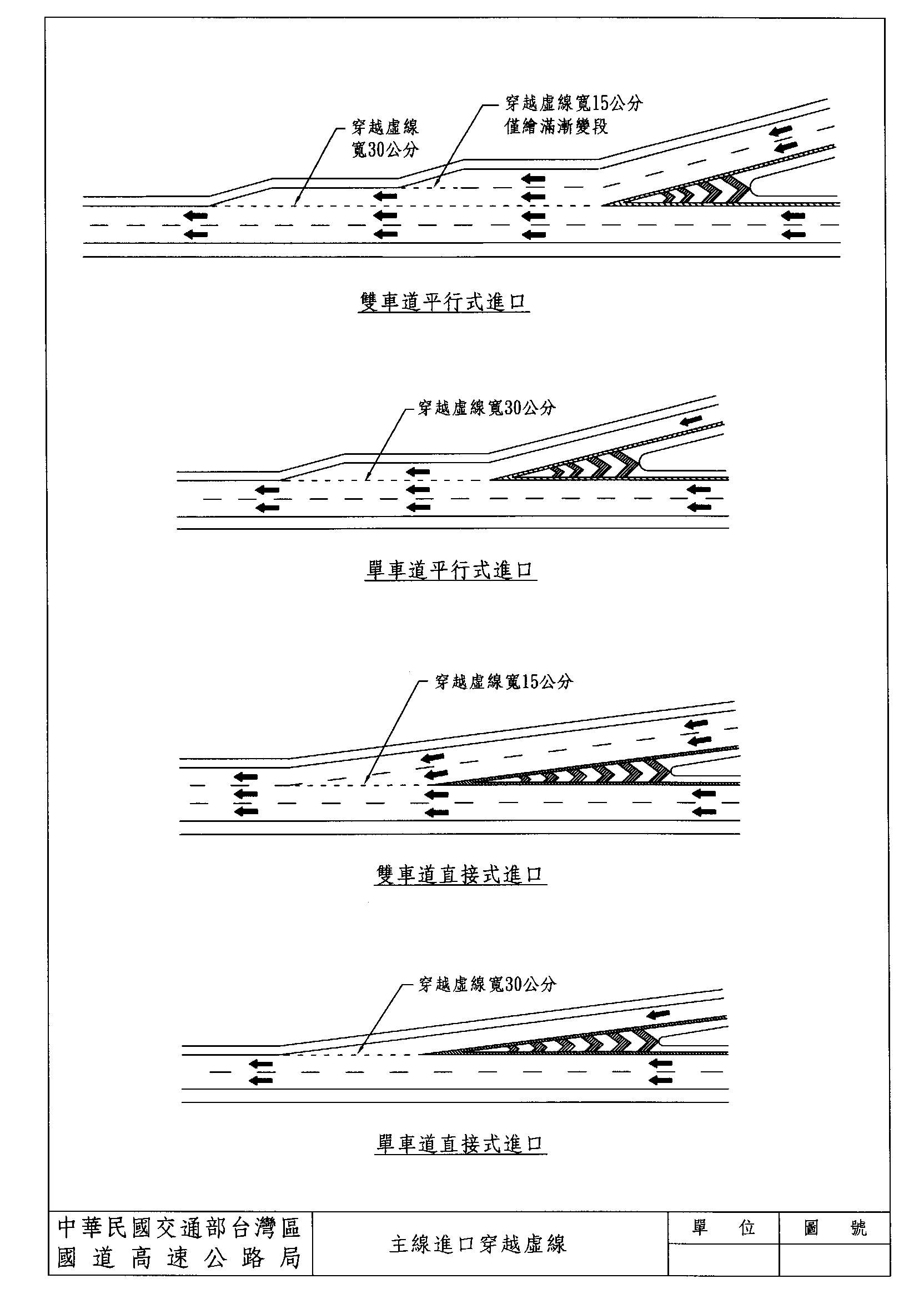

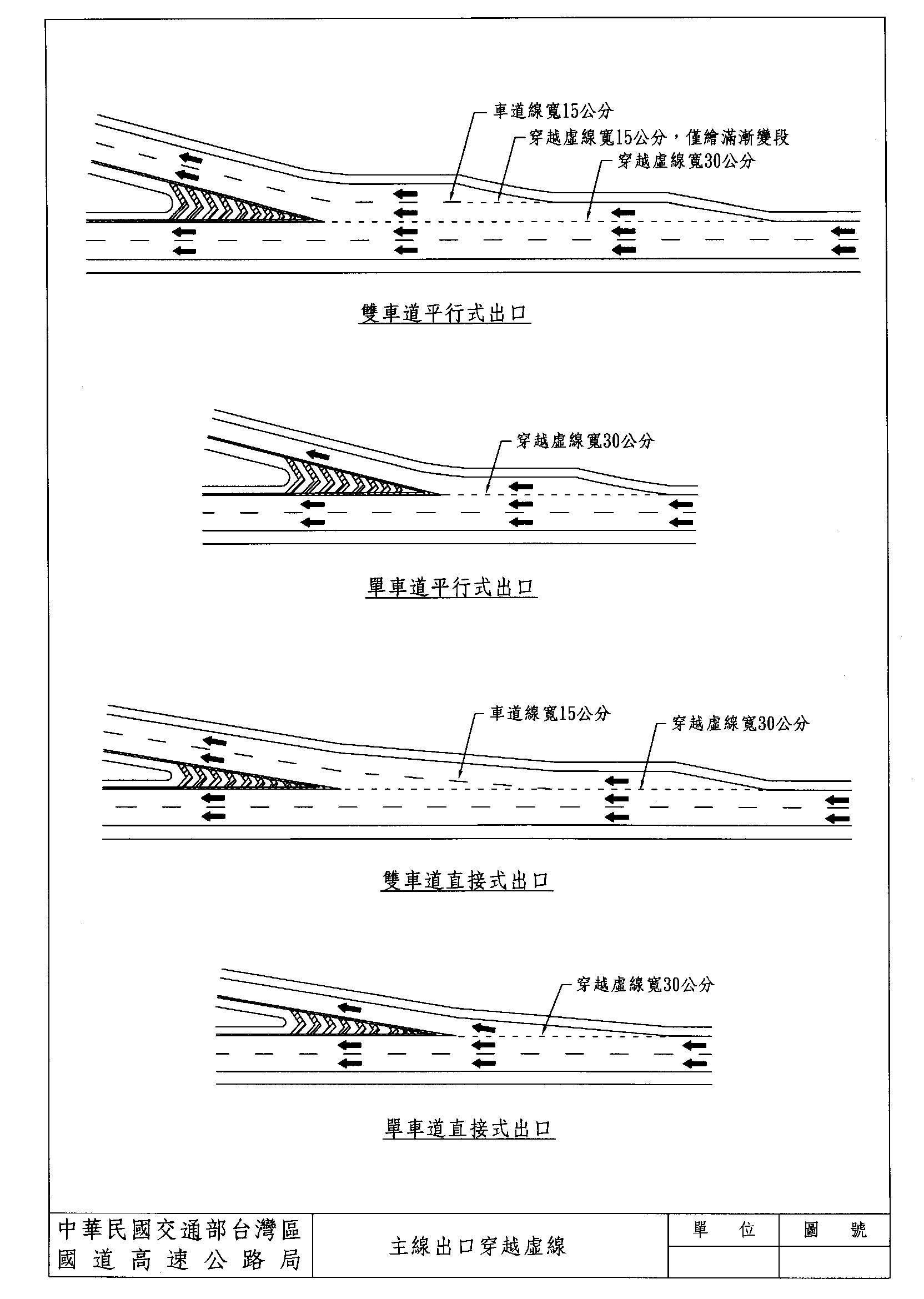

 3.穿越虛線  93.5.11  11-1
 22-1
 33-1
 1
 2
 3

89.9.8
管89 字第18647號

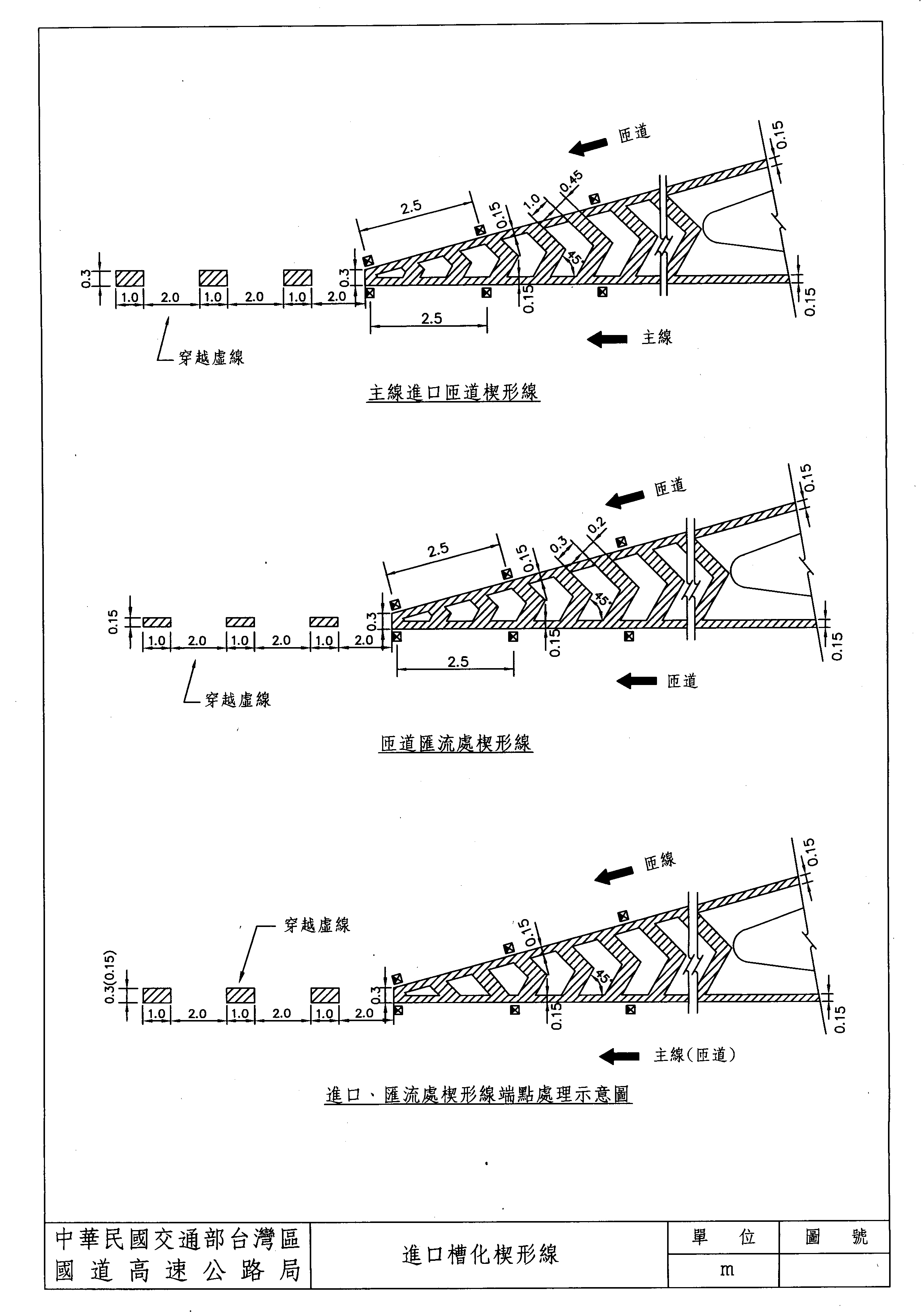

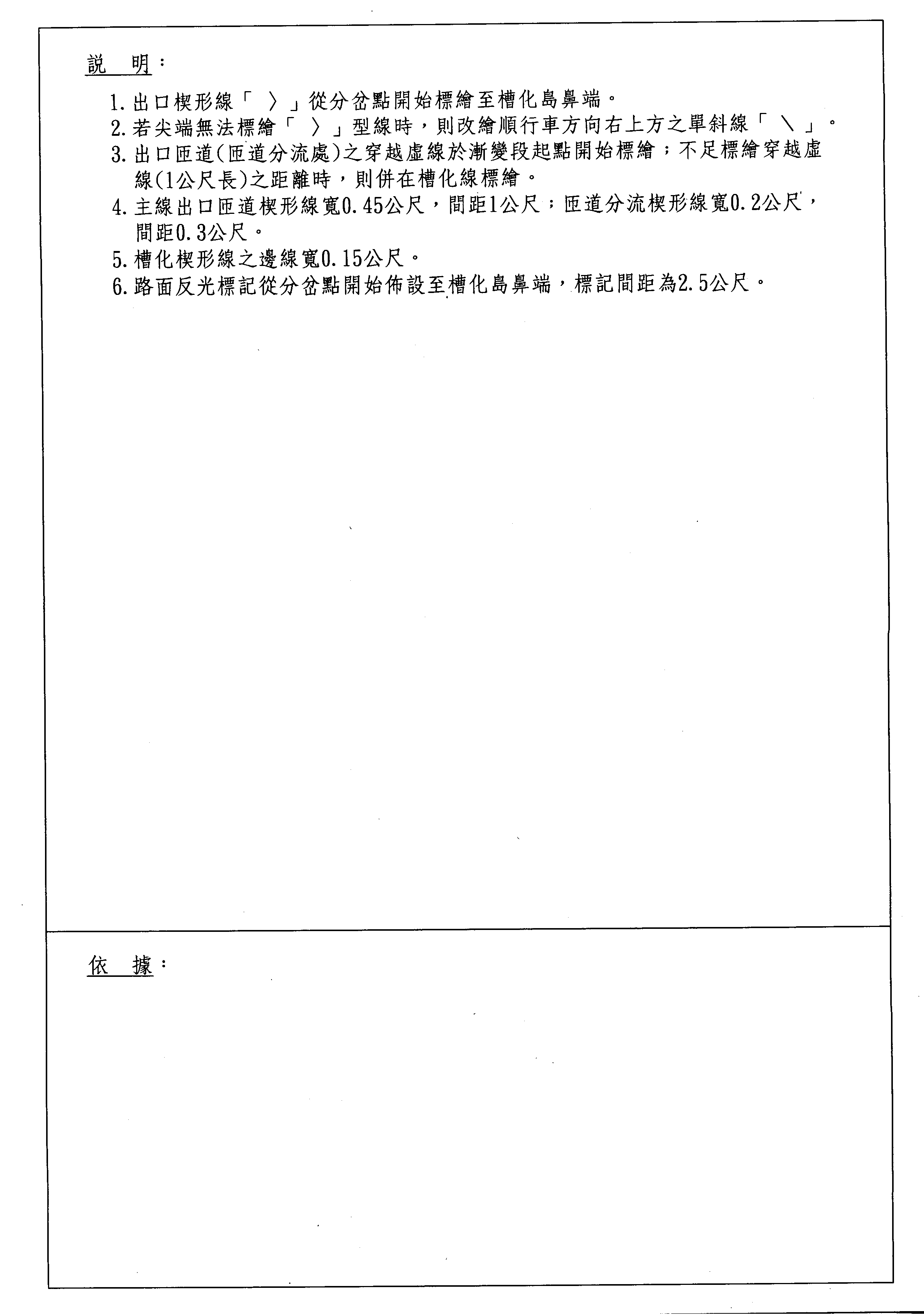

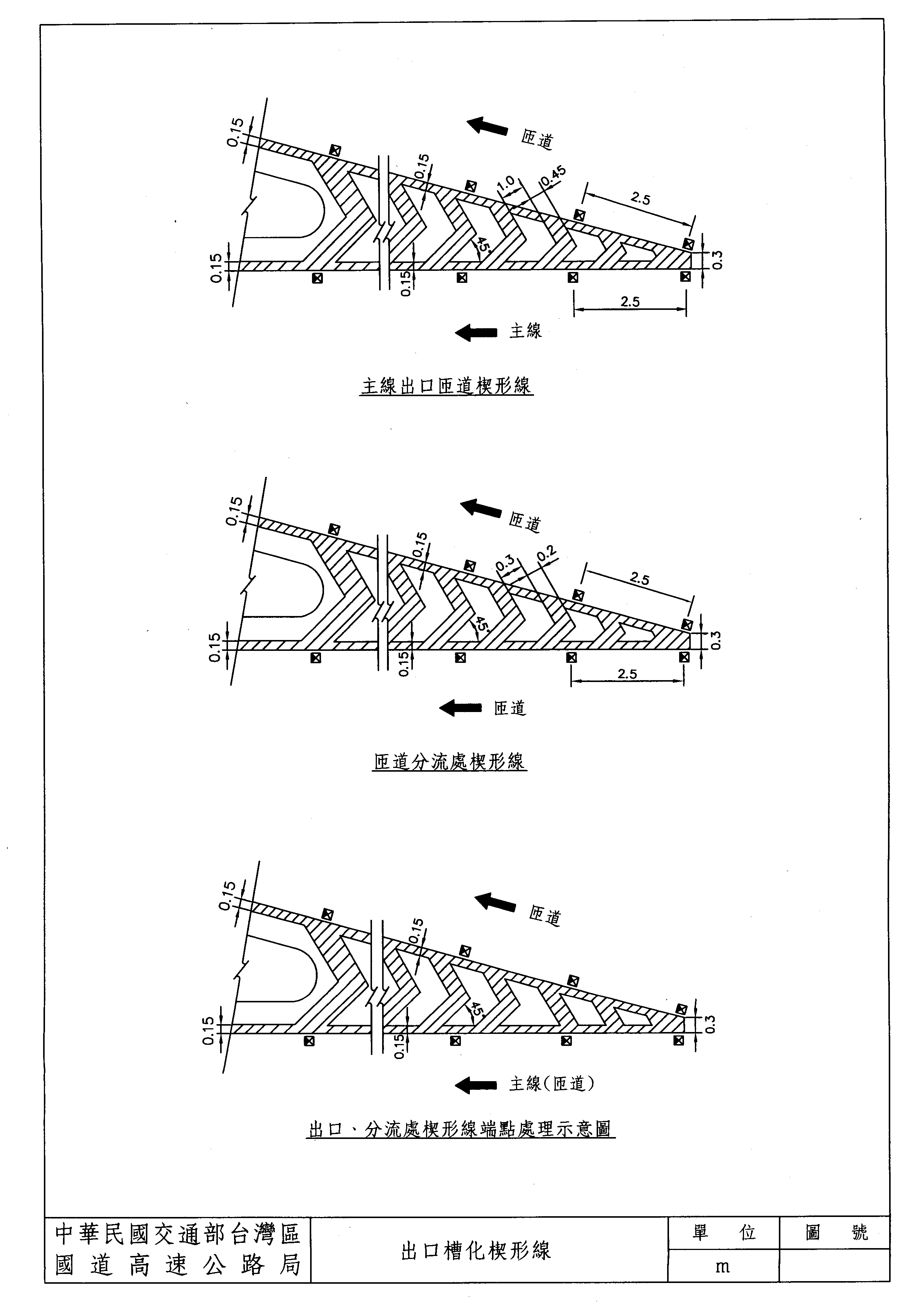

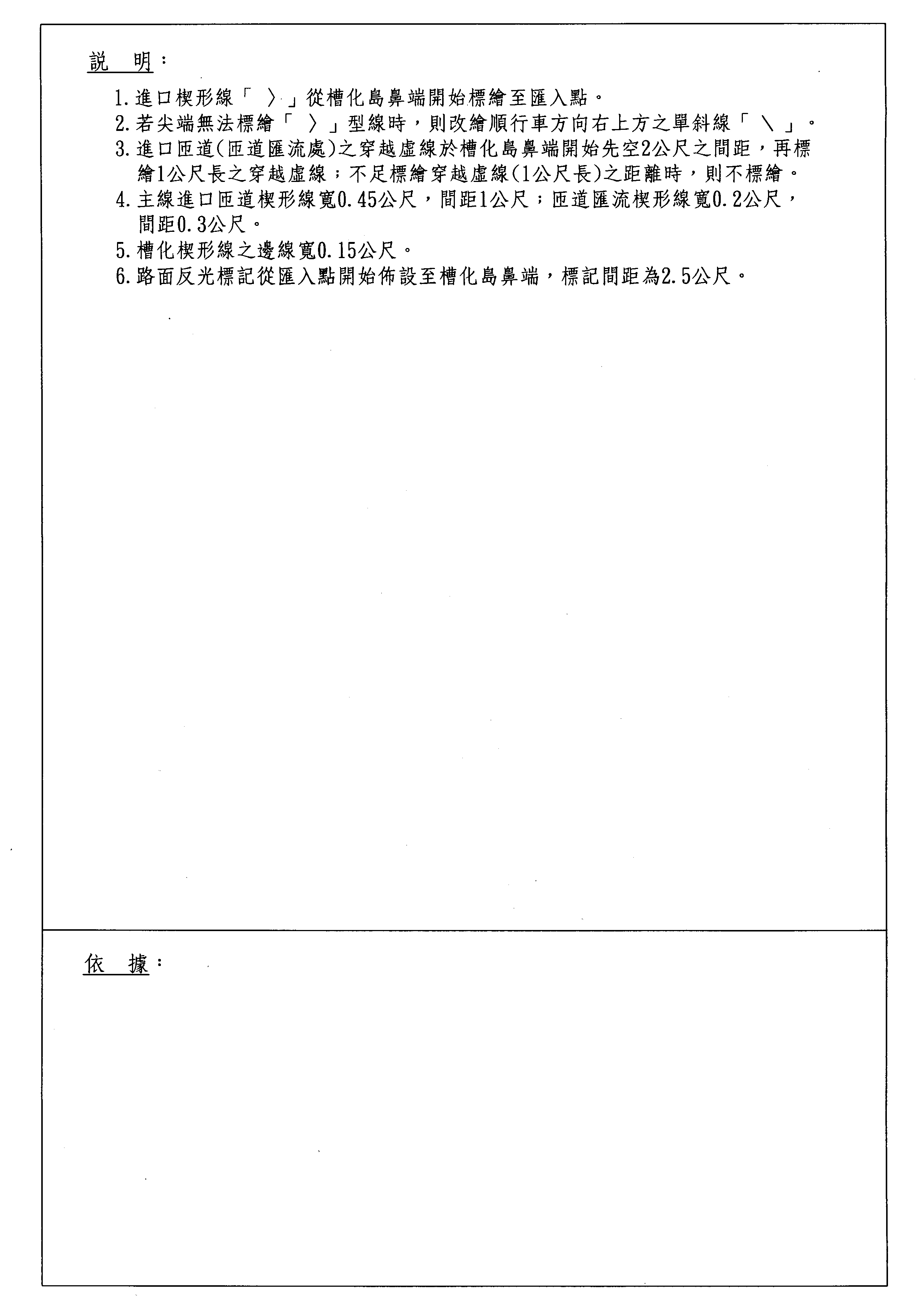

 4.槽化楔形線  95.9.25  11-1
 22-1
 1
 2

89.9.8
管89 字第18647號
95.1.4 槽化區路面反光標記間距調整
管 字第0950000329號

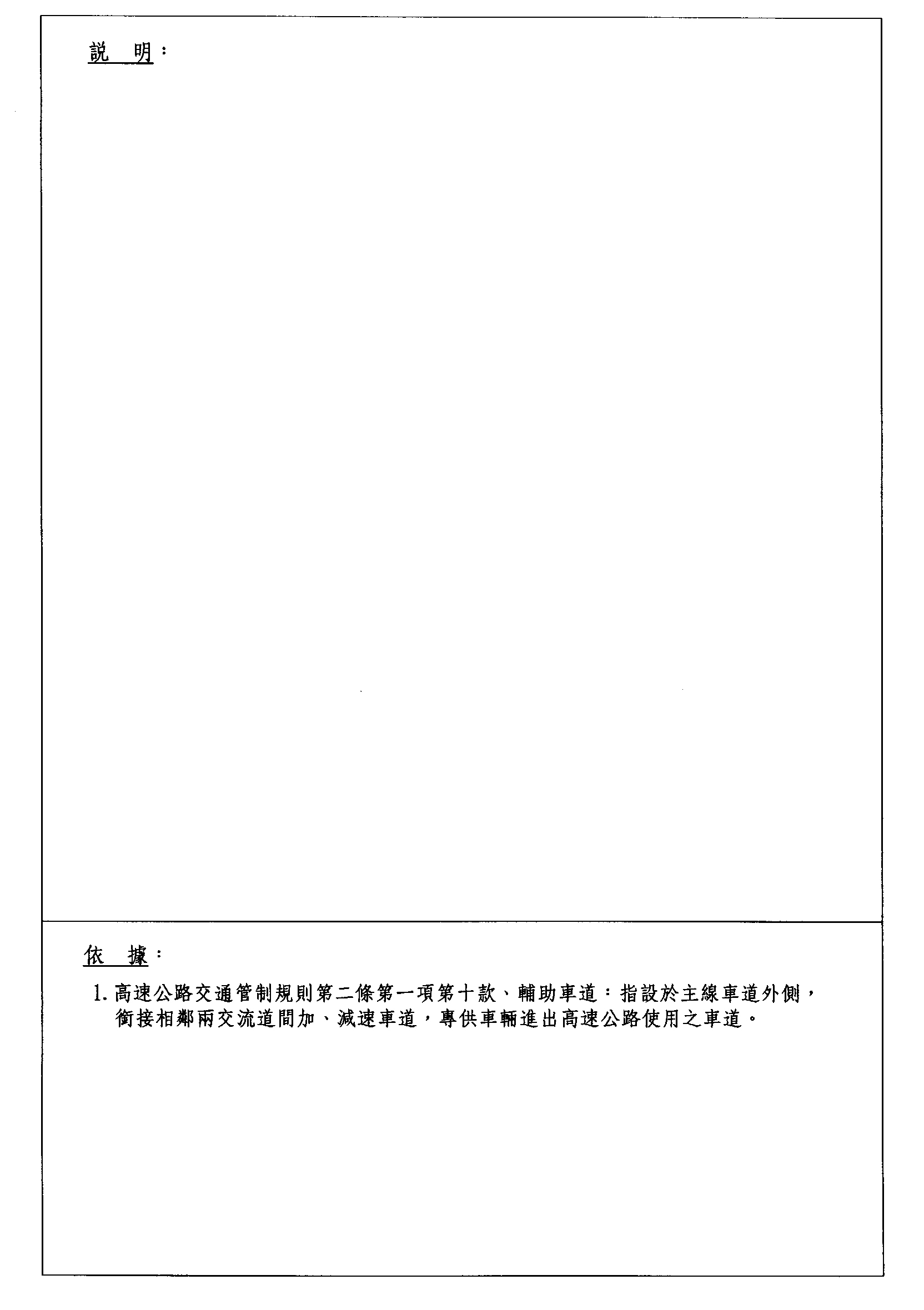

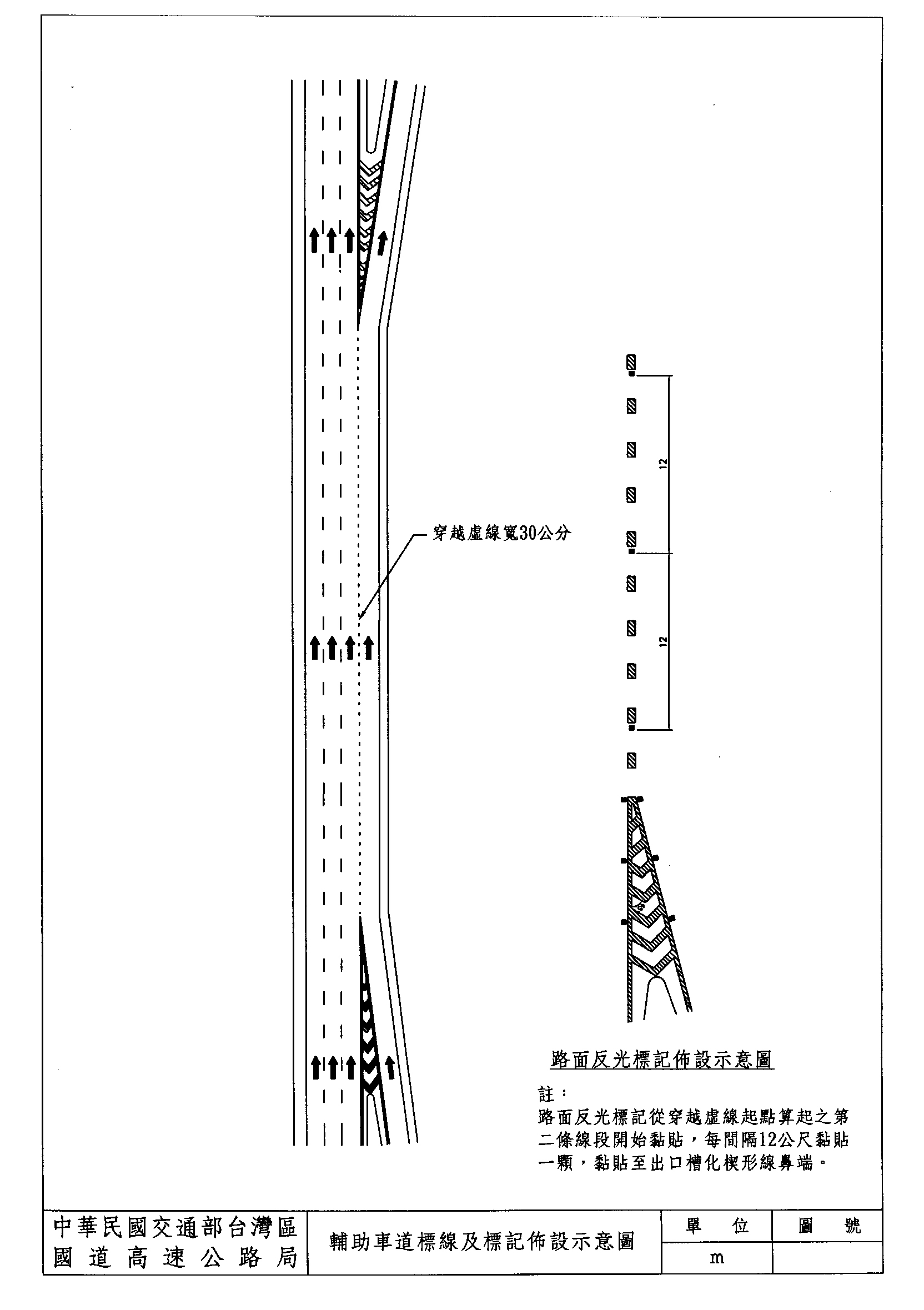

 5.輔助車道標線及標記示意圖  94.4.1  11-1  1

94.3.30
管 字第0940007804號

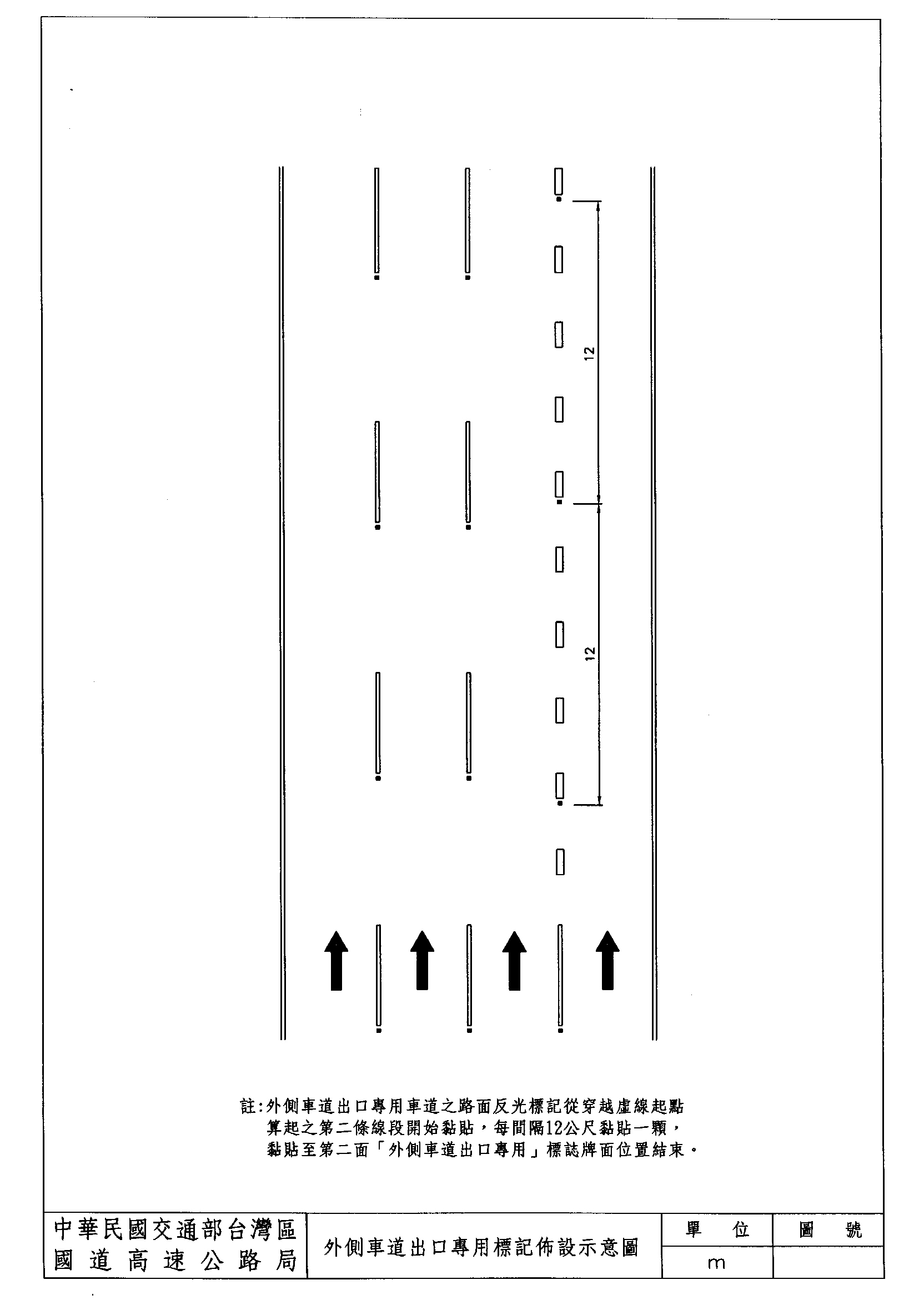

 6.外側車道出口專用車道標記示意圖  94.4.1  11-1  1

94.3.30
管 字第0940007804號

參、護欄部分

護欄
 項目  更新日期 JPG圖檔   CAD圖檔  備註

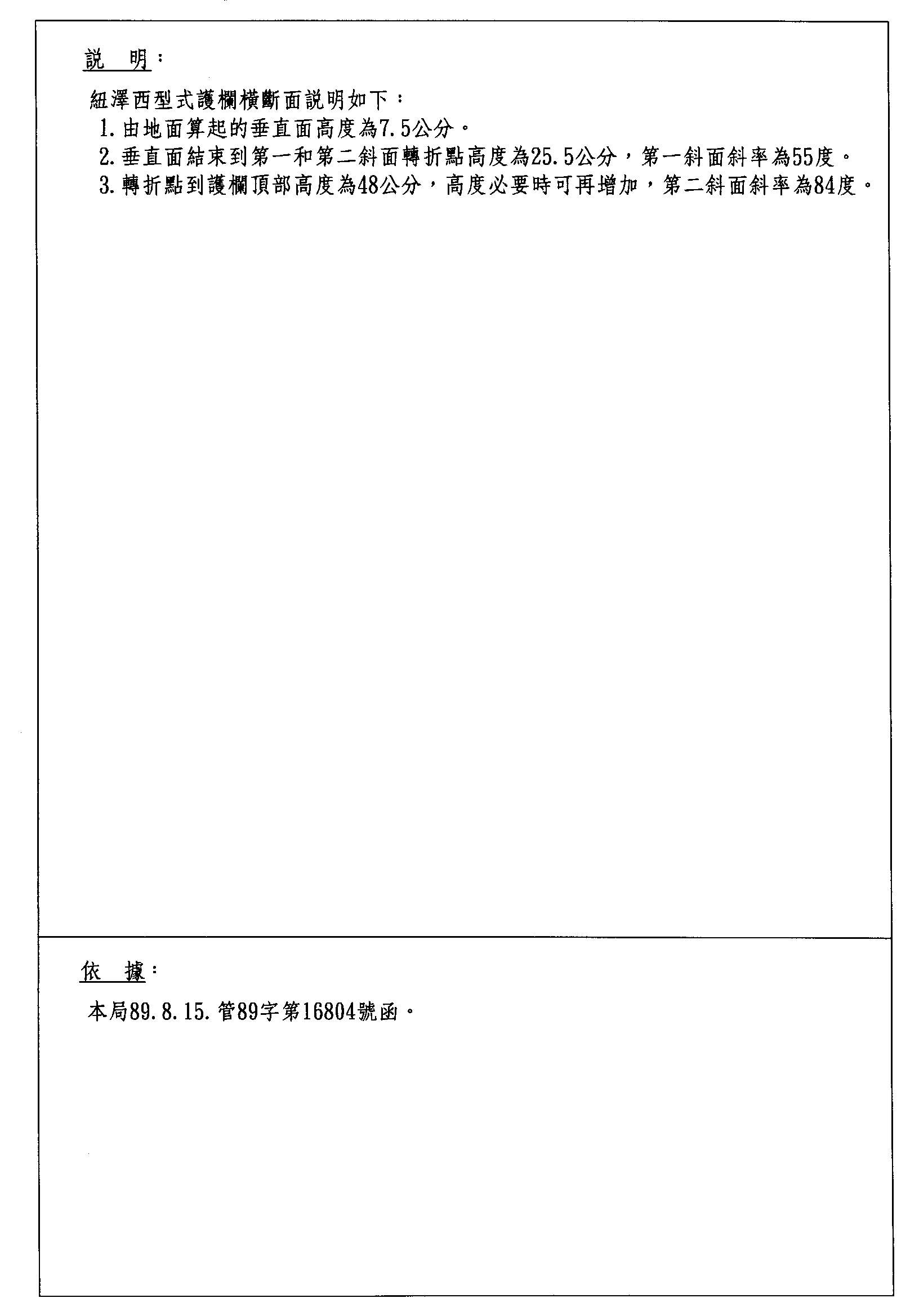

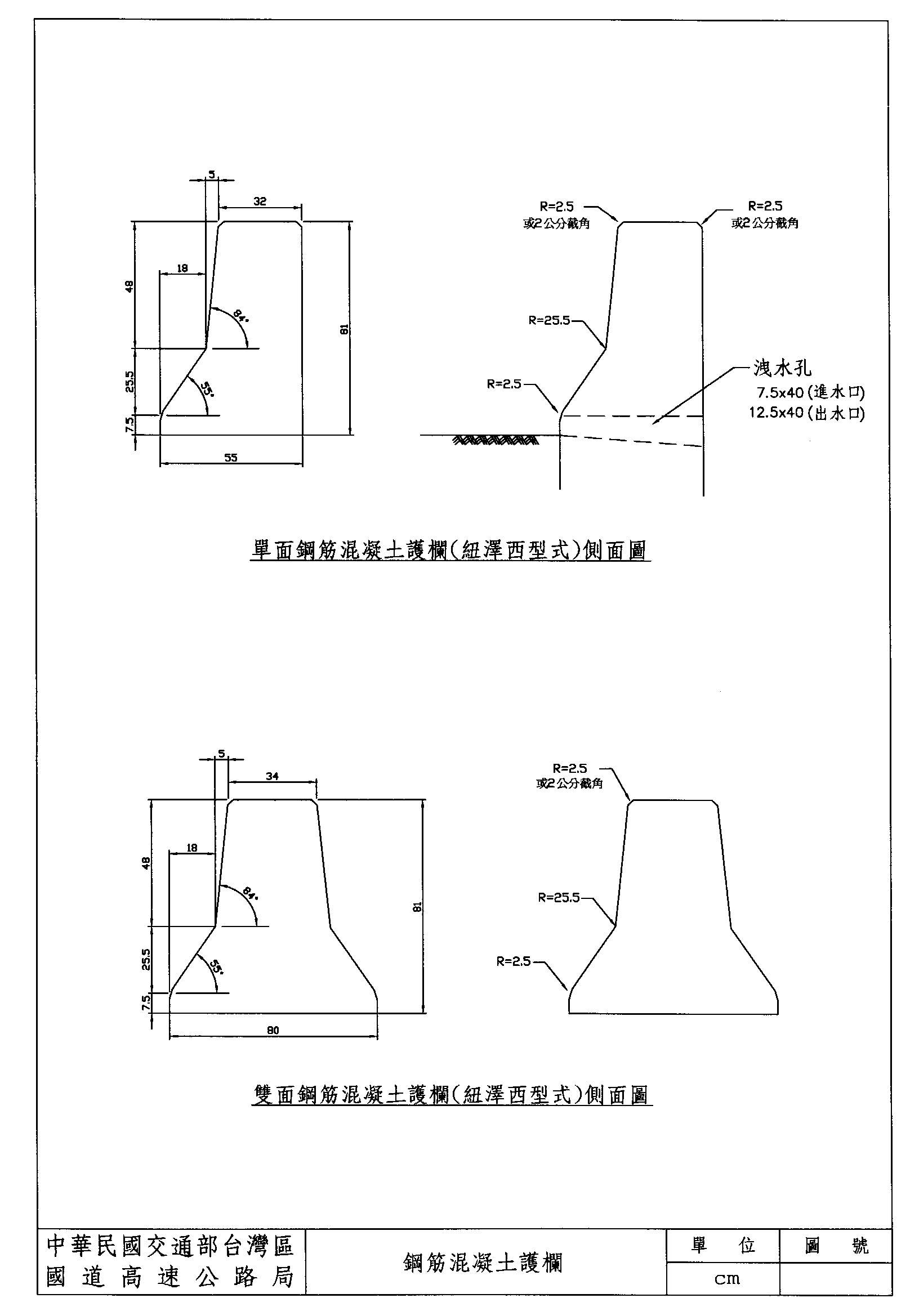

 1.鋼筋混凝土護欄 93.2.11  11-1  1

 89.8.15
 管89 字第16804號

 2.收費站中央分隔帶混凝土護欄標線及防眩板 97.2.12 ---  ---

 97.2.12
 管字第0976000885號
計程收費後已不適用

※「國道高速公路交通工程標準圖」:88年3月版

國道高速公路交通工程標準圖
 項目   CAD圖檔

PDF圖檔

備註
 國道高速公路交通工程標準圖 exer00r01r02r03r04r05r06

PDF

CAD壓縮圖檔請將全部檔案下載後執行.exe檔,即可自動解壓縮。


附註:

  1. 本標準圖未臻完善及疏漏之處,尚請各位專家先進不吝賜教。
  2. 開啟93年版之CAD圖檔時,請先行下載「圖框」及「說明」框。
  3. 聯絡處:交通管理組 02-29096141轉2312,e-mail:keng@freeway.gov.tw


    上架日期    :96-10-13
    資料提供單位  :交通管理組
    本頁最後更新日期:103-06-12
